起源の場所:
中国
ブランド名:
JINGNING
証明:
CE，ISO
モデル番号:
RLJS
ドキュメント:
連絡 ください

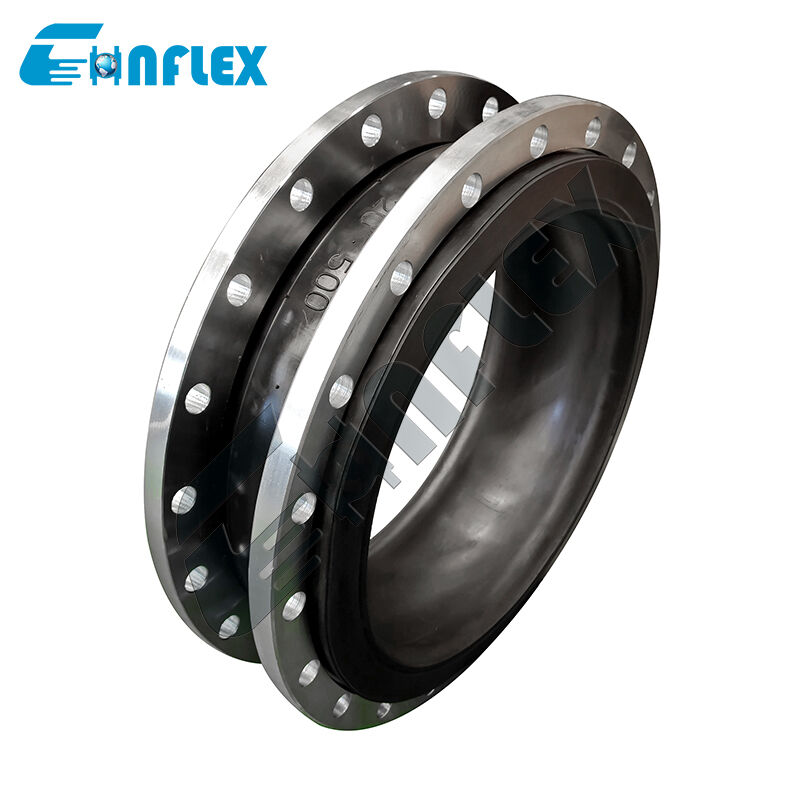

多標準圧力評価 (PN16 / ANSI 150) 柔軟な関節: 爆発耐性フルーアポリマー配列パイプライン補償器
グローバル産業用パイプの 相互互換性のある化学シールド
について多標準圧力評価 (PN16 / ANSI 150) 柔軟な関節グローバル化工・石油化学・重工プロセスネットワークにシームレスな統合のために設計された 二重認証の重用パイプライン補償機です国際的なエンジニアリングプロジェクトと施設のアップグレードは,ヨーロッパメトリック (PN16 / 16バー) とアメリカ標準 (ANSIクラス150 / 150ポンドこの先進的な柔軟な関節は,この課題を解決します.フロアポリマー (PTFE) コーナー.
高密度のPTFE内膜は 完全な非反応性化学隔離を 提供し, 表面の複合ゴム殻を 泡,腫れ,攻撃性のある酸から化学分解多層合成コード繊維で強化され 鋼鉄ワイヤリングが組み込まれています爆発耐性のあるホイスは,連続圧力のサイクル下で高い安全性範囲を提供します.多軸熱増を吸収し 破壊的なポンプの振動を抑制し フランジ変換の頭痛を排除することでこの普遍的な補償器は,ゼロリーク安全とグローバル流体転送システムにおける高い運用柔軟性を保証します..
性能特性
複数の標準のフレンズ互換性:両方に対応する二重ドリルフレンズ設計PN16 (EN 1092-1)そしてANSIクラス150 (ASME B16.5)国境を越えた機器の統合を簡素化し,スペアパーツの在庫を削減します
化学シールド:純粋なフルオポリマー (PTFE) の内層は,濃縮されたミネラル酸,激しいアルカリ,反応性溶媒,揮発性炭化水素に対して完全に惰性であり,完全な液体隔離を保証します.
爆発耐性複合体体:高強度な合成タイヤコード層と 内部鋼鉄鉄筋強化で 絶妙な破裂耐性と 継続的な16バーの作業圧下で 構造の安定性を保証します
全方向運動の緩和:設計された単球のアーチプロファイルは,動的パイピングストレスをスムーズに処理し,同時軸圧縮,軸膨張,横切断,角偏差を吸収します.
整合式 フラワーフルフェイスシール:PTFE内膜は喉を通り抜けて 複数標準の支架フレンズの表面を覆いフレンズ面の腐食や関節の浸透を防止する爆破防止の化学性ガシケート表面.
製品仕様
| サイズ | 長さ | 動作中の許容される移動 | ||||
| mm | インチ | mm | 軸圧縮 mm | 軸の拡張 mm |
横向きの動き mm |
角偏り mm |
| 25 | 1 | 130/152 年 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 年 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 年 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 年 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 年 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 年 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 年 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 について | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 について | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
注: 介質が油,酸性またはアルカリ性物質で,作業温度に特別な要求がある場合は,手紙または図を送信してそれをカスタマイズすることができます.注文時に指定してください. |
製品詳細
生産流程
|
1原材料 最上級CR/EPDM/NBR ゴム原材料 リサイクルゴムがない |
2プラスチケーション そして混ぜる ナイロンでより良く折りたたむための特殊製剤 |
3紙の包み クーパーで覆われた鋼鉄ワイヤの強化は,引き離すのを防ぐ |
|
4 vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising 自動 vulkanisation マシンは, vulkanisation 時間と圧力を確保 |
5検査中です |
6梱包 |
適用する
ゴム拡張共同規格建設,化学工業,造船,自来水,ガス,化学管,石油管,食品管,エアコン管など様々な分野で広く使用されています排水処理.
私たちのサービス
1.24時間オンライン
2無料サンプル提供
3. パーソナライゼーションをサポート
4図面を提示する
5複数の決済方式から選択する
6工場検査 (材料,仕様,量,圧力,パッケージ)
7. 長い保証期間
8輸送に適した包装
顧客
証明書
よくある質問
国際加工施設では,ヨーロッパから輸入された設備 (PN16規格に従って) は,しばしばアメリカ標準 (ANSIクラス150) に設計されたパイプに接続されます. The multi-standard flange hole configuration allows maintenance teams and EPC contractors to mount the exact same expansion joint onto either standard without using expensive custom adapters or modifying pipe flanges.
EPDMやNBRのような無面ゴム化合物は 攻撃的な工業用化学物質や有機溶媒にさらされると 劣化し 膨らみ 柔らかくなります連続的なPTFE内層は,貫通できない化学的障壁として機能します処理液体は不活性なフロープラスティックにのみ接触し,外側のエラストメア体体は機械的な衝撃と振動吸収の任務を遂行するために保護されています.
隔離されたガスケットは必要ありません.内部PTFE内膜は喉を通り抜けて,多標準の支架フレンズの封印面全体に広がります.このターンされたPTFE表面は,その独自の完全なカバーとして機能します耐化学密着剤で 密着剤が切断され 密着剤が切断され 密着剤が切断され
複合装置は,連続作業圧力を最大16バー (232 PSI / 1.6 MPa)高級エラストメリックバックアップによって制御され,連続作業プロセスの温度指定は115°C熱化学合成と転送ラインの圧倒的多数を収容.
制御ユニット (タイ/リミット棒) は,固定されていないパイプシステムや高圧の厳しいサービスアプリケーションに強く推奨されます.制限棒は,突然の圧力上昇または水ハンマーイベント中に,その設計された動きの限界を超えて過剰に拡張する柔軟なバローを物理的に抑制管の関節の分離を防止する
