起源の場所:
中国
ブランド名:
JINGNING
証明:
CE，ISO
モデル番号:
RLJS
ドキュメント:
連絡 ください

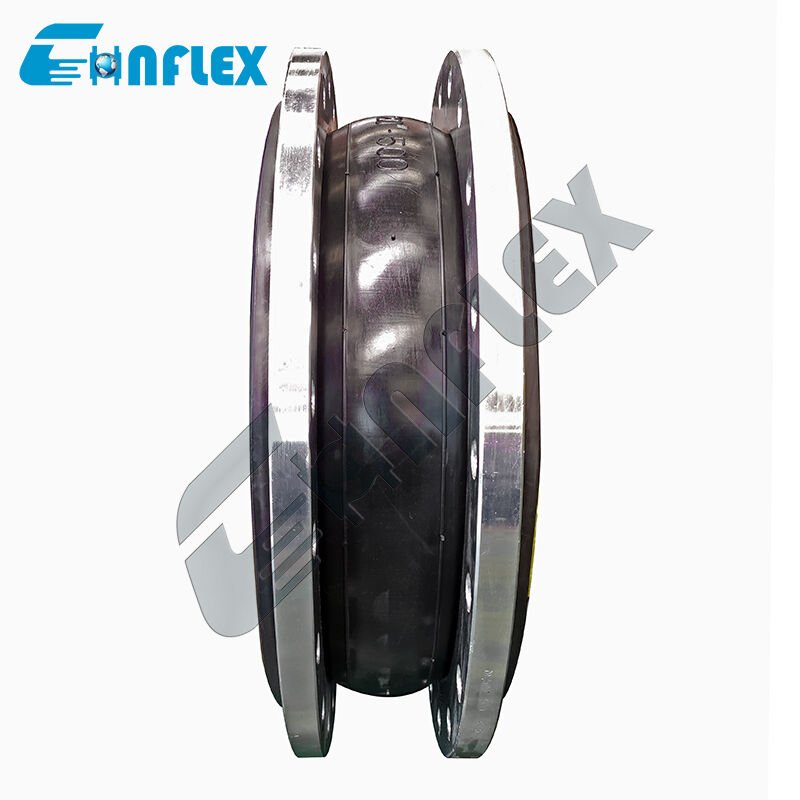

300級 圧力評価 強化ゴム拡張関節 超耐久性 熱成長補償器 精製工場用
高圧精製ラインの重用熱圧ストレス解消
についてクラス300 圧力評価 強化ゴム拡張関節超耐久性があり 重荷のパイプライン成長補償機で 石油精製工場,石油化学施設,高圧化学施設の 極端な労働条件のために 設計されていますASME 300 級 の 標準 に 従い て 動作 する の は,標準 の 商用 結合 を 遥かに 超え て いる 構造 的 な 整合性 を 要求 する熱膨張サイクル,高労働圧,水力ショック,重圧圧縮機と転送ポンプからの恒常的な機械的振動に直面しています.
超厚くて多層のエラストメリックボディで組み込まれている高強度合成コード層と固い内部鉄鋼の拘束リングで強化されていますこの拡張関節は,バロン化や変形なしに,クラス300の動作封筒まで高圧収縮を維持します厚い,精密加工されたASME B16.5 300級炭素鋼またはステンレス鋼の支架フレンズで装備され,柔軟な複雑な多軸管の動きを吸収する振動抑制橋重要なターボ機械のノズルの疲労を防止し,高ストレス精製施設の長期間のゼロリークセキュリティを保証します.
性能特性
ASME 300級構造格付け:ASME B16.5 300級 圧力温度制限内で動作する 重壁強化層で精密設計され,連続的に高圧条件下での信頼性の高い圧力収束.
重用多重複合体強化:高耐久性のある合成コード層と組み込まれた高強度鋼鉄ワイヤ/リング強化で,放射線膨張,構造変形,圧力突発破裂を防ぐ.
高容量熱増減剤:設計された柔軟なアーチ構成は 柔軟に大きな熱成長シフトを吸収し 同時に軸圧縮,軸拡張,横切削を補償します角型管の不整列.
特殊な振動と衝撃抑制:厚いエラストメリックマトリックスが 効果的な運動エネルギー吸収器として機能し 重い機械の振動,モーターの鳴き声,突然の液圧パルスを 源から隔離します
精製工場級の化学物・メディア耐性:高級合成エラストメリック化合物 (水化NBR,ネオプレン,EPDM,または特殊なインナーなど) で作られ,炭化水素誘導物,プロセスオイル,蒸気,攻撃的な精製液.
製品仕様
| サイズ | 長さ | 動作中の許容される移動 | ||||
| mm | インチ | mm | 軸圧縮 mm | 軸の拡張 mm |
横向きの動き mm |
角偏り mm |
| 25 | 1 | 130/152 年 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 年 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 年 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 年 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 年 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 年 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 年 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 について | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 について | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
注: 介質が油,酸性またはアルカリ性物質で,作業温度に特別な要求がある場合は,手紙または図を送信してそれをカスタマイズすることができます.注文時に指定してください. |
製品詳細
生産流程
|
1原材料 最上級CR/EPDM/NBR ゴム原材料 リサイクルゴムがない |
2プラスチケーション そして混ぜる ナイロンでより良く折りたたむための特殊製剤 |
3紙の包み クーパーで覆われた鋼鉄ワイヤの強化は,引き離すのを防ぐ |
|
4 vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising 自動 vulkanisation マシンは, vulkanisation 時間と圧力を確保 |
5検査中です |
6梱包 |
適用する
ゴム拡張共同規格建設,化学工業,造船,自来水,ガス,化学管,石油管,食品管,エアコン管など様々な分野で広く使用されています排水処理.
私たちのサービス
1.24時間オンライン
2無料サンプル提供
3. パーソナライゼーションをサポート
4図面を提示する
5複数の決済方式から選択する
6工場検査 (材料,仕様,量,圧力,パッケージ)
7. 長い保証期間
8輸送に適した包装
顧客
証明書
よくある質問
ASME 300 級の評価は,最大労働圧力プロフィール740 PSI (5.1 MPa)周囲の温度では,ASME B16.5規格で定めるフレンズ材料のグレードと温度減量因数によって異なります.
300 級の作業圧力下では,パイプライン内での圧力推力力は極めて高い.制御ユニット (タイ棒) は,拡張関節フレンズに固定された構造的安全ストップとして機能します.柔軟なゴムアーチが圧力の上昇や熱サイクル中に設計上限を超えて拡張したり圧縮したりするのを防ぎます.合同装置と固定されていないパイプ装置の両方を保護する.
高圧精製工場のパイプラインは,熱いプロセス流体にさらされると著しく膨張し,巨大な機械的な負荷を生成します.この力は軸の不整列を引き起こすこの 300 級の柔軟な関節は,機械に届く前に,これらの熱力や機械的振動を吸収します.
酸性水や 攻撃性のある酸や 揮発性有機溶媒を含む 重度の精製施設での内部チューブは, vulkanisation の間には,重用処女型 PTFE レイナーと統合できます.これは,完全な化学的抵抗性のためのPTFEと高圧柔軟性のための強化ゴムのための二重防御バリアを作り出します.
そうです 付属した重用支架フレンズは ASME/ANSI B16.5 300級 ボルトの円寸,穴の直径,厚さの仕様に合致するように 精密にドリルされています標準的な高圧産業用パイプシステムへのシームレスなボルトオン統合を保証する.
