起源の場所:
中国
ブランド名:
JINGNING
証明:
CE，ISO
モデル番号:
RLJS
ドキュメント:
連絡 ください
二重圧力評価 (PN10/PN16) 柔らかいゴム関節:ポンプ吸管の振動隔離器のコップラー
高圧産業用ラインの爆発防止化学封鎖装置

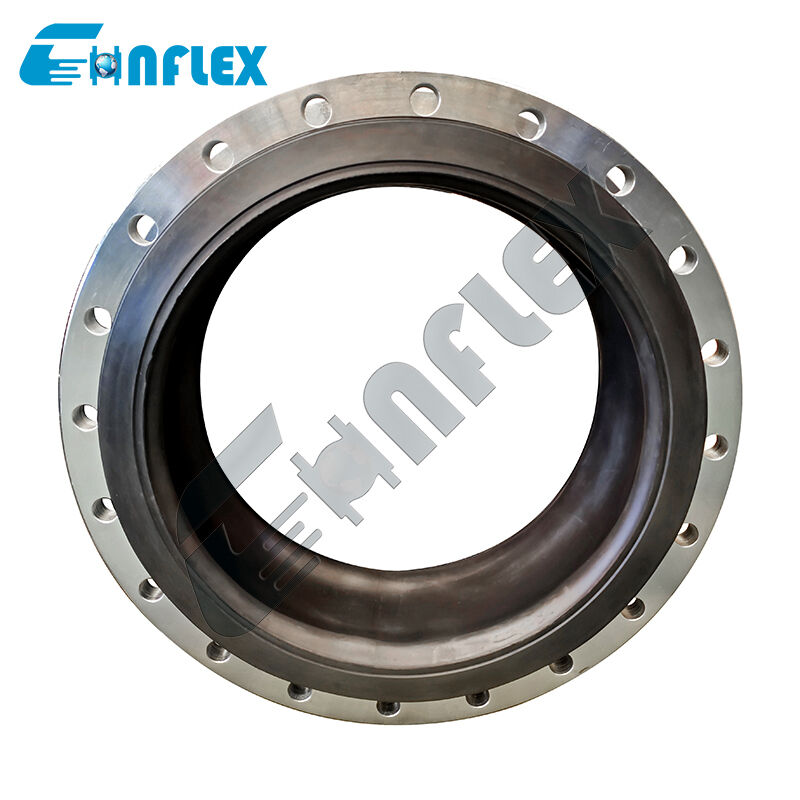

について高圧評価PTFEで覆われた膨張ベロー腐食媒質と爆発性大気が交わる極端な産業用作業のために設計された高度な,高純度パイプコンポーネント揮発性溶媒,高圧反応液は,人員と周辺のインフラを保護するために絶対的なゼロリークセキュリティを必要とします.
超密集でシームレスなPTFE (ポリテトラフッロエチレン) の内膜プレッシャー・ボンドで重量耐用で多層強化されたエラストーマー・ハウジングに.純粋なPTFEコーナーが攻撃性のある酸や揮発性化合物に対する頑丈な化学的障壁を提供します.防静的接地装置は,電磁電荷の蓄積を防止し,爆発環境における火花の危険性を排除します.圧力の上昇のために設計された重用鋼のフレンズで装備され,この拡張関節は多軸熱増加を補償し,ポンプの振動を抑制します.継続的な高ストレス条件下で信頼性の高い圧力収束を提供します.
性能特性
認証された高圧指定値:多層の高強度織物層と統合された鋼鉄ワイヤリングで強化され,構造の歪みやインナー障害なく高圧収縮能力を保証します.
防爆・防静的設計静的電荷を分散させ 危険な火花を防ぎます
絶対的な化学免疫プレミアムグレードのPTFEレイナーはほぼ普遍的な耐腐蝕性を提供し,外部のゴムボディを濃縮酸,強いアルカリ,攻撃的な有機溶媒から隔離します.
振動と機械的な衝撃抑制:エラストメリック外側のマトリックスが 高周波の機械的振動,モーターの鳴き声, 重い産業用ポンプや機械からの圧力波を吸収します
整合式 フラワーフルフェイスシール:連続型PTFEレイナーは穴を通り抜けて,フレンズの表面をフラッシュし,関節の漏れや液体の浸透を防ぐ統合された化学物防護ガシケットとして機能します.
製品仕様
| サイズ | 長さ | 動作中の許容される移動 | ||||
| mm | インチ | mm | 軸圧縮 mm | 軸の拡張 mm |
横向きの動き mm |
角偏り mm |
| 25 | 1 | 130/152 年 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 年 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 年 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 年 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 年 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 年 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 年 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 について | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 について | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
注: 介質が油,酸性またはアルカリ性物質で,作業温度に特別な要求がある場合は,手紙または図を送信してそれをカスタマイズすることができます.注文時に指定してください. |
製品詳細
生産流程
|
1原材料 最上級CR/EPDM/NBR ゴム原材料 リサイクルゴムがない |
2プラスチケーション そして混ぜる ナイロンでより良く折りたたむための特殊製剤 |
3紙の包み クーパーで覆われた鋼鉄ワイヤの強化は,引き離すのを防ぐ |
|
4 vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising 自動 vulkanisation マシンは, vulkanisation 時間と圧力を確保 |
5検査中です |
6梱包 |
適用する
ゴム拡張共同規格建設,化学工業,造船,自来水,ガス,化学管,石油管,食品管,エアコン管など様々な分野で広く使用されています排水処理.
私たちのサービス
1.24時間オンライン
2無料サンプル提供
3. パーソナライゼーションをサポート
4図面を提示する
5複数の決済方式から選択する
6工場検査 (材料,仕様,量,圧力,パッケージ)
7. 長い保証期間
8輸送に適した包装
顧客
証明書
よくある質問
爆発性大気や揮発性流体線では 高速流体流が静電を蓄積しますこの拡張接頭には,電磁電荷を安全に接地する導電性接地帯や統合された抗静的レイナーなどの反静的機能が組み込まれています.危険地帯の環境における火花のリスクを排除する.
高圧能力は内部構造強化によって達成される.外部のゴムシェルは,高強度な合成コード布の追加の層と組み込まれた高耐性鋼鉄ワイヤリングで構築されています.半径膨張や高圧下での軸裂けに耐えるようにする.
いや 内部のPTFEレイナーは 喉を通り抜けて 鋼筋支架の フレンズの全面を外へ広げますこの逆向きのPTFE襟は,その独自の全顔化学ガスケットとして機能します,ペアリングパイプフレンズに圧縮されたときに直ちに漏れ防止シールを作成します.
高圧真空組み合わせには 特殊強化が必要です パイプラインが急激に負圧や真空をPTFE コーナーが内側に収縮するのを防ぐために,製造中に内部真空サポートリングを指定する必要があります..
純PTFE内膜は ほぼ普遍的な化学的惰性を持っています. 濃縮硫酸,塩化水素酸,窒素酸,ナトリウムヒドロキシード,揮発性有機溶媒,溶解しない激しい酸化剤腫れ,または劣化
