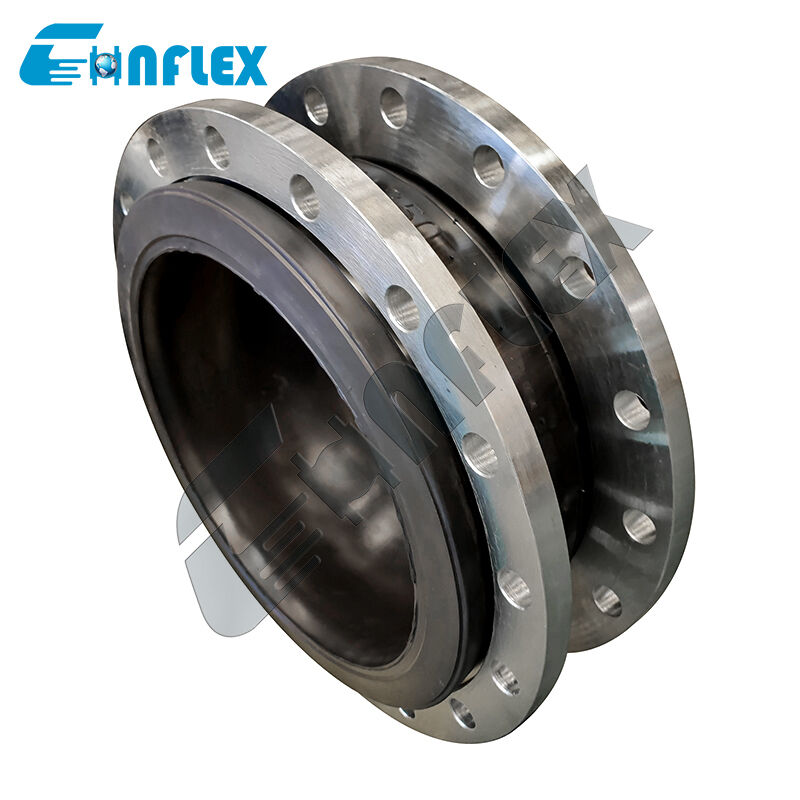

ANSI 150 クラス 圧力評価 柔軟なパイプコネクタ: 高圧管の重用強化バローズカップラー
高圧管管の応用のためのアメリカ標準の作業馬です
についてANSI 150 クラス 圧力評価 柔軟なパイプ接続器ASME/ANSI B16.5クラス150規格に設計された工業用パイプシステムの厳格な要求に応えるように設計された重用,エンジニアリングされたバローカップラーです.高圧管網は,電力を生産する管網のようなものです.石油化学加工, HVAC,および工業用流体輸送は,しばしば極端な熱膨張,構造振動,および機械的な不整合に苦しんでいます.
この重用柔軟なコネクタには 多層の強化弾性マトリックスがあり 高強度な合成繊維コード層で vulkanisedされています特殊な圧力の保持と動的疲労耐性を備える精密に穴を開けられた ANSI 150級の炭素鋼または不?? 鋼の支架フレンズで装備され, ポンプの振動を隔離し,パイプ壁のストレスを軽減する, 頑丈で柔軟な橋として機能します連続150級作業圧力プロファイルの下では,漏れのない安全性を維持する.
性能特性
全面 ANSI 150 クラス準拠:ASME/ANSI B16.5 150級管道システムにシームレスに組み込めるように設計され,テストされ,最大225 PSI動作温度によって変化します.
重用多重複合体強化:高耐久性のある繊維コードと 内部鋼鉄ワイヤリングの層を組み込み 膨張や構造変形や高圧線での圧力上昇を防ぐために 構築されています
優れた振動と音響衰弱:エラストメリックバローマトリックスでは,高出力ポンプ,圧縮機,冷却機によって発生する固体による機械的振動と音響を吸収します.
高容量輸送の救済:多方向柔軟性により,同期軸圧縮,軸拡張,横切削,設備の安定化や熱増によって引き起こされる角差を円滑に補償する.
耐久性のある耐腐食性殻:天候,オゾン,磨損耐性のある外蓋の化合物で作られ,室内機器室と外部の厳しい暴露の両方で長い使用寿命を確保します.
製品仕様
| サイズ | 長さ | 動作中の許容される移動 | ||||
| mm | インチ | mm | 軸圧縮 mm | 軸の拡張 mm |
横向きの動き mm |
角偏り mm |
| 25 | 1 | 130/152 年 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 年 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 年 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 年 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 年 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 年 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 年 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 について | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 について | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
注: 介質が油,酸性またはアルカリ性物質で,作業温度に特別な要求がある場合は,手紙または図を送信してそれをカスタマイズすることができます.注文時に指定してください. |
製品詳細
生産流程
|
1原材料 最上級CR/EPDM/NBR ゴム原材料 リサイクルゴムがない |
2プラスチケーション そして混ぜる ナイロンでより良く折りたたむための特殊製剤 |
3紙の包み クーパーで覆われた鋼鉄ワイヤの強化は,引き離すのを防ぐ |
|
4 vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising 自動 vulkanisation マシンは, vulkanisation 時間と圧力を確保 |
5検査中です |
6梱包 |
適用する
ゴム拡張共同規格建設,化学工業,造船,自来水,ガス,化学管,石油管,食品管,エアコン管など様々な分野で広く使用されています排水処理.
私たちのサービス
1.24時間オンライン
2無料サンプル提供
3. パーソナライゼーションをサポート
4図面を提示する
5複数の決済方式から選択する
6工場検査 (材料,仕様,量,圧力,パッケージ)
7. 長い保証期間
8輸送に適した包装
顧客
証明書
よくある質問
ANSIクラス150の格付けは, nominal working pressure に対応する.150〜225 PSI(約10〜15.5bar) の環境温度での使用で,標準ASME B16.5クラス150のパイプフレンズの気圧温度値に一致する.
高ストレスのパイプネットワークでは,硬い接続は,機器の振動と熱増加を直接パイプアンカー,ポンプノズル,バルブ体に転送し,疲労裂けと漏れを引き起こす.この 柔軟 な 接続器 は ストレス 緩和 の 緩衝 器 と し て 機能 する重要な機械に損傷を与える前に 吸収します
そうです.付属したバックフレンズは,標準 ANSI 150級のボルトの円寸,穴の直径,穴の数を備えています.5つの交尾フレンズストロング・インスタレーション
このコネクタを固定されていないパイプラインや150級圧力の上限近くで動作するポンプの近くに設置する際には,制御ユニット (制限棒) を強く推奨する.帯状棒は,過剰な拡張と圧縮を制限します突発的な圧力の急上昇時に,風船が設計上限を超えないようにします.
ええ.あなたのプロセス流体 (例えば,生水,オイル,化学物質,またはスラム) に依存して,内管はEPDM,NBR (ナトリル),ネオプレン,攻撃的な化学処理のためのPTFEレイナー.
