起源の場所:
中国
ブランド名:
JINGNING
証明:
CE，ISO
モデル番号:
RLJS
ドキュメント:
連絡 ください

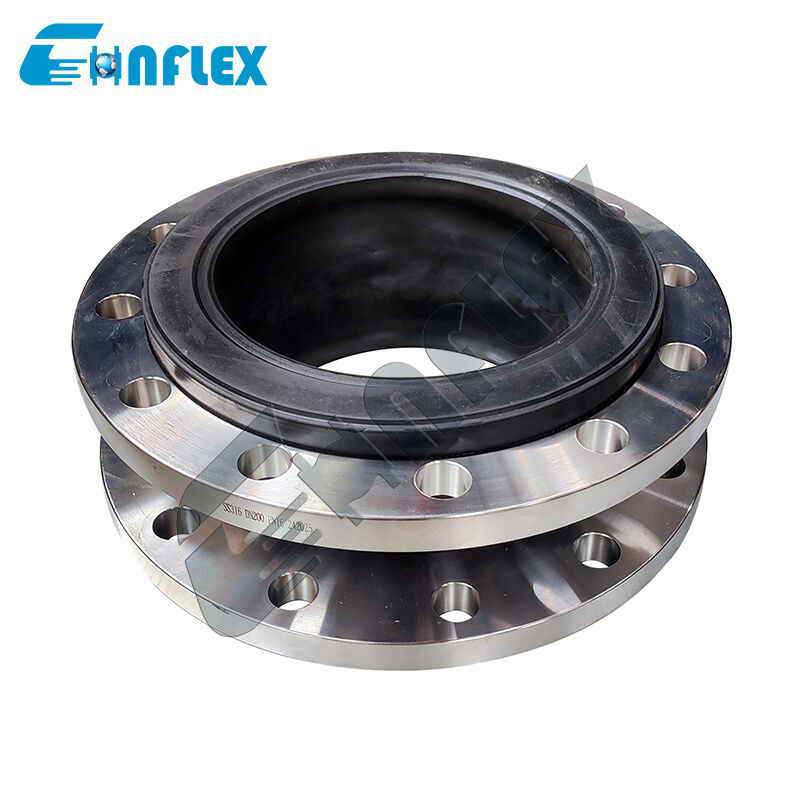

PN16 圧力評価ゴム拡張関節: 化学管道用高圧PTFE用フランジ付きフレンズ
高圧化学バリア 要求の高い産業用ライン
についてPN16 定位圧力ゴム拡張関節工学的に設計された高画質のパイプラインソリューションです16bar (1.6MPa)化学物流ネットワーク,水処理施設,PN16 連続圧力の条件で動作する製薬工場は,熱力ストレスに対する堅牢な保護を必要とする圧力が上昇し,関節の漏れ.この重荷拡張風は,高密度の電池を組み合わせることで完全な信頼性を達成します.PTFE (ポリテトラフッロエチレン) の内膜超耐久性があり 多層の火化ゴムマトリックスで
全覆いPTFE内膜は 浸透不可能な無活性液体壁を作り出し 腐食性酸,攻撃性溶媒,酸化物質から 弾性体外体を保護します鉄製の重用フレンズで支えられているこのPN16級柔軟なコネクタは 強い動的機械ショックを吸収し 高周波の機械の振動を抑制します高圧化学管管システムにおける長期的運用安全と漏れゼロの安全を確保する.
性能特性
認証されたPN16作業圧:高耐久性のある合成布と鋼鉄ワイヤの層で精密強化され,16バー腫れ,変形,破裂なく構造を整え
全スペクトル化学惰性内部の純PTFE内膜は,濃縮されたミネラル酸,激しいアルカリ,反応性溶媒,腐食性化学物質を含む攻撃的なメディアに対して完全な隔離を提供します.
振動と水力ショック隔離:弾性複合体体は 強力な運動エネルギー抑制剤として機能し 高圧化学ポンプからの機械パルス,モーターの鳴き声,突然の圧力のピークを吸収します
多軸移動補償:シングル球状のバロー構造は,動的システム運動に順調に屈服し,同時に軸圧縮,軸拡張,横向偏差,角偏差に対応する.
全面を封印する顔PTFE内面は喉を通り抜けて広がり,裏側フレンズの表面を完全に覆う.接続点に腐食性浸透を防止する統合された化学密封器を構成する.
製品仕様
| サイズ | 長さ | 動作中の許容される移動 | ||||
| mm | インチ | mm | 軸圧縮 mm | 軸の拡張 mm |
横向きの動き mm |
角偏り mm |
| 25 | 1 | 130/152 年 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 年 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 年 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 年 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 年 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 年 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 年 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 について | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 について | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
注: 介質が油,酸性またはアルカリ性物質で,作業温度に特別な要求がある場合は,手紙または図を送信してそれをカスタマイズすることができます.注文時に指定してください. |
製品詳細
生産流程
|
1原材料 最上級CR/EPDM/NBR ゴム原材料 リサイクルゴムがない |
2プラスチケーション そして混ぜる ナイロンでより良く折りたたむための特殊製剤 |
3紙の包み クーパーで覆われた鋼鉄ワイヤの強化は,引き離すのを防ぐ |
|
4 vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising vulkanising 自動 vulkanisation マシンは, vulkanisation 時間と圧力を確保 |
5検査中です |
6梱包 |
適用する
ゴム拡張共同規格建設,化学工業,造船,自来水,ガス,化学管,石油管,食品管,エアコン管など様々な分野で広く使用されています排水処理.
私たちのサービス
1.24時間オンライン
2無料サンプル提供
3. パーソナライゼーションをサポート
4図面を提示する
5複数の決済方式から選択する
6工場検査 (材料,仕様,量,圧力,パッケージ)
7. 長い保証期間
8輸送に適した包装
顧客
証明書
よくある質問
"PN16"は,定数圧力を表す.16バー(約232PSIまたは1.6MPa) の環境温度でこれは,拡張関節は構造的にテストされ,構造的な疲労を経験することなく,最大16バーの作業圧下で継続的に動作するように評価されていることを意味します外殻の破裂など
標準ゴム化合物 (EPDMやNBRなど) は,高圧下で強い産業用化学物質にさらされると急速に劣化し,腫れ,または裂けることがあります.PTFE内膜は,浸透不可能な,化学媒質が構造ゴム体に触れるのを防ぐ非反応性シールド圧力の収束と柔軟なダムリング特性を安全に保持できるようにします.
追加のガスケットは必要ありません.内部PTFE内膜は,穴を通り抜けて完全に伸び,金属の支架フレンズの全高層面を外側へとフラッシュします.この逆向きのPTFE襟は,その独自の全顔化学ガスケットとして機能します配合パイプフレンズに対して均等にトルクされたとき,漏れ防止シールを作成します.
ポンプの排放線は 通常高圧と強い水力振動を経験します柔軟な振動隔離器として動作し,連続16バーの放出圧を容易に処理する.
はい,制御ユニット (限界棒) は,特にパイプシステムがアンカーされていない場合,PN16လိုင်းのような高圧アプリケーションに強く推奨されます.制御装置は,予期せぬ圧力上昇や熱変化の際に,最大許容範囲を超えて余剰拡張を防止する管路のアンカーと関節そのものを保護します
問い合わせを直接私たちに送ってください.
