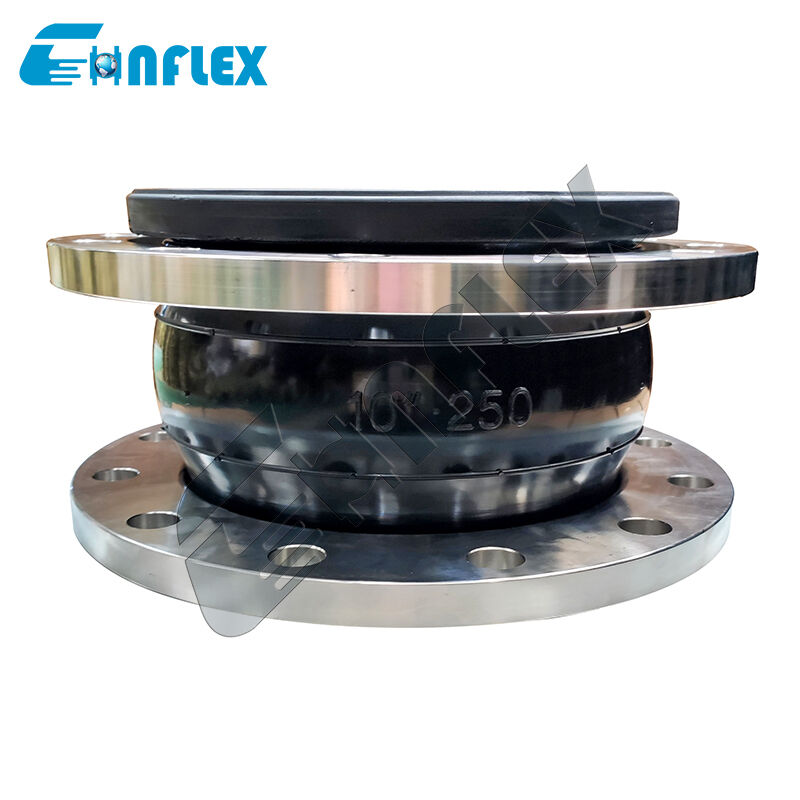

PTFE ライニング熱膨張ベローズ: 過酷なサービス配管用の耐久性のあるフッ素樹脂流体絶縁フレキシブル ジョイント
のPTFEライニング熱膨張ベローズは、厳しい使用条件下で極端な熱膨張を管理し、攻撃的な化学流体を隔離するためにカスタム設計された、プレミアムで完全性の高い配管コンポーネントです。高温の加工ラインでは、堅固な配管ネットワークは、継続的な膨張と収縮のサイクルによって引き起こされる深刻な機械的ストレス、亀裂、アンカーの破損に対して脆弱です。この頑丈なフレキシブル ジョイントは、高密度の接合部を融合することで、この重大なエンジニアリングの脆弱性に対処します。PTFE（四フッ化エチレン）インナーライニング堅牢な多層構造エラストマーベローズ内に直接組み込まれています。
未使用のフルオロポリマーライナーは、完全に非反応性で透過性のない流体隔離バリアとして機能し、外部構造ハウジングを内部の化学浸食、局所的な酸化、膨れから保護します。ボルトの圧力を均一に分散する厚い精密機械加工スチール フランジで支えられたこの耐久性のあるサーマル ベローズは、多軸パイプの変位を難なく吸収すると同時に、産業用ポンプからの破壊的な高周波振動を減衰し、過酷なサービス インフラストラクチャ全体にわたって最大限の安全性、漏れゼロのセキュリティ、および運用寿命の延長を保証します。
性能特性
厳重なサービス流体の隔離:高品質のフッ素ポリマーライナーは、完全かつほぼ普遍的な化学的隔離を提供し、濃鉱酸、強力なアルカリ、反応性有機溶剤などの攻撃的なプロセス媒体から外側構造ゴムを保護します。
大容量の熱膨張緩和:設計された単一球ベローズ構成は、極端な動的な配管シフトにもスムーズに対応し、同時発生する軸方向の圧縮、軸方向の伸び、横方向のせん断、および激しい熱サイクルによって引き起こされる角度のずれを容易に吸収します。
プレミアムな音響および振動ダンピング:高減衰エラストマーの外側ハウジングは、高効率の運動エネルギーシンクとして機能し、固体伝播ノイズ、機械的なガタつき、ポンプやコンプレッサーからの高周波油圧脈動を発生源から吸収します。
焦げ付き防止、固結防止ボア:PTFE ライナーの超滑らかで低摩擦の内面は、流体摩擦損失を最小限に抑え、生物学的スケールに積極的に抵抗し、化学結晶化や沈殿物がアーチ内壁に付着するのを防ぎます。
統合されたフレア全面シーリング:内部の PTFE ライナーはスロートを完全に貫通し、金属製の裏当てフランジの全面にわたって外側にカールしており、接合界面で湿気や腐食性ガスを完全に遮断する内蔵の防爆ガスケット表面として機能します。
製品仕様
| サイズ | 長さ | 動作中の許容動作範囲 | ||||
| mm | インチ | mm | 軸圧縮 mm | 軸方向の伸び mm |
横方向の動き mm |
たわみ角 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
注：媒体が油、酸性またはアルカリ性物質で、使用温度に特別な要件がある場合は、手紙または図面を送ってカスタマイズすることができます。ご注文時にご指定ください |
製品詳細
生産の流れ
|
1.原材料 トップレベルのCR/EPDM/NBR ゴム原料、 再生ゴム不使用 |
2.可塑化 そして混ぜる ナイロンとの曲げを改善し、強度を高め、シールするための特別な配合 |
3.ワークブランクのラッピング 銅メッキ鋼線補強により抜けを防止 |
|
4.加硫 自動加硫機により加硫時間と圧力を確保 |
5.検査 |
6. 包装 |
応用
ゴム伸縮継手規格建設、化学工業、造船、水道、ガス、化学パイプライン、石油パイプライン、食品パイプライン、空調パイプライン、下水処理などのさまざまな分野で広く使用されています。
当社のサービス
1.24時間オンライン
2.無料サンプルの提供
3.カスタマイズをサポート
4.図面の提供
5.複数の支払いスタイルから選択可能
6.工場検査（材質、仕様、数量、圧力、梱包）
7.長い保証期間
8.輸送に適した梱包
当社のお客様
証明書
よくある質問
過酷なサービスとは、高温、高圧、頻繁な熱サイクル、および腐食性または揮発性の高いプロセス流体の過酷な組み合わせにさらされる配管環境を指します。標準的なライニングのないゴム製ジョイントや硬質合金ループは、これらの複合応力の下で急速に破損しますが、この PTFE でライニングされた複合ジョイントは、これらの条件に安全に耐えるために必要な総合的な耐薬品性と機械的柔軟性の最適なバランスを提供します。
人工フッ素樹脂は本来、標準的な合成ゴムコンパウンドよりも剛性が高いため、PTFE でライニングされたベローズは、まったく同じ寸法のライニングのないゴム製ジョイントと比較して、わずかに高い剛性を示し、最大動作許容量が適度に減少します。しかし、当社の高度な圧力加硫プロセスにより、ライナーがベローズの構成を完全に反映し、化学物質の完全な安全性を維持しながら、優れた多軸補償を維持できるようになります。
多くの化学ネットワークやプロセスネットワークでは、輸送される媒体は、EPDM、NBR、天然ゴムなどの標準的なエラストマーとはまったく互換性がなく、接触するとすぐに膨張、硬化、または溶解します。 「流体隔離」とは、連続した厚肉の PTFE ライナーが絶対的な物理的バリアとして機能し、流れる化学薬品が不活性なフッ素樹脂にのみ接触することを保証し、外部構造のゴムが完全に保護された状態で機械的減衰機能を発揮することを意味します。
