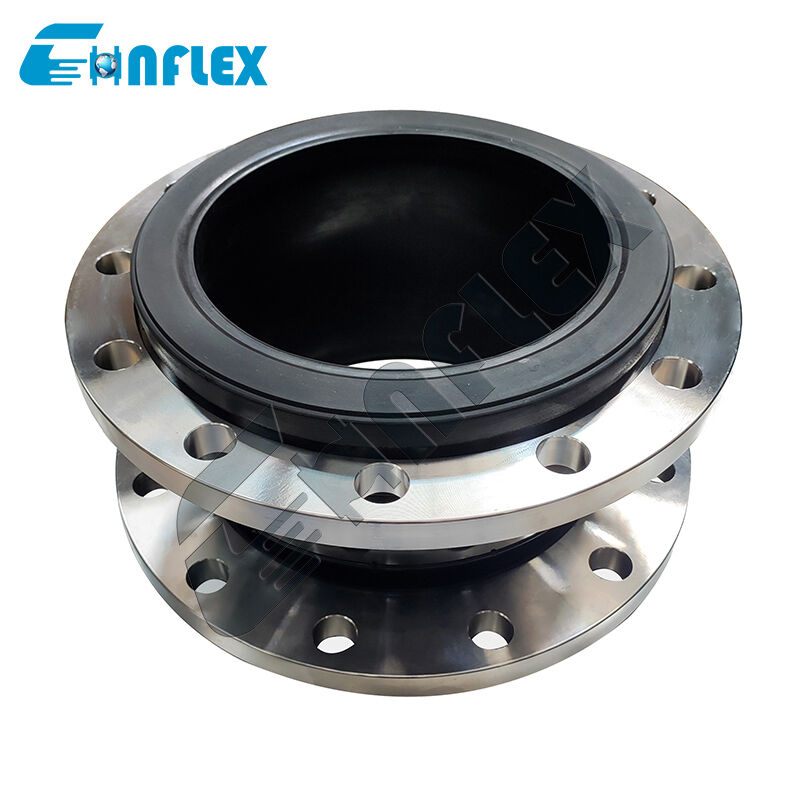

高真空定格 PTFE ライニング拡張ベローズ: 負圧システム用強化フッ素ポリマーゴムコネクタ
の高真空定格 PTFE ライニング拡張ベローズは、激しい化学腐食と激しい負圧という 2 つの課題を克服するために特別に設計された、構造的に強化されたプレミアムなパイプライン コネクタです。工業用真空システム、化学薬品抽出プロセス、およびポンプ吸引ラインでは、標準的なライニング伸縮継手は重大な故障モードに直面しています。負圧によって内部ライニングが内側に潰され、壊滅的な流れの遮断やライナーの破れにつながります。この頑丈なコネクタは、高度な耐薬品性のコネクタを組み合わせることでこの問題を解決します。PTFE（ポリテトラフルオロエチレン）ライナー多層エラストマーマトリックス内に直接埋め込まれた統合された内部構造強化機構を備えています。
バージン PTFE ライニングは、濃酸、強アルカリ、揮発性有機溶剤に対して絶対的な化学的不活性を提供し、外側構造のゴムシェルを化学的攻撃から保護します。この高真空定格コネクタは、厚みのある精密機械加工された金属製の裏当てフランジで支えられており、機械の破壊的な振動を安全に減衰し、全方向の熱シフトに対応し、完全な真空条件下でも完璧な円筒形のプロファイルを維持し、最大限のプロセス安全性と崩壊ゼロの信頼性を保証します。
性能特性
真空崩壊防止:内部に固定された構造補強システム (一体型真空リングなど) を使用して特別に設計されており、強い負圧やポンプ吸引力による PTFE ライニングの収縮や剥離を防ぎます。
普遍的な化学防御:高密度フッ素ポリマーのインナーライナーは、濃硝酸、硫酸、塩酸などの最も攻撃的な工業媒体にさらされても、完全に不活性で非反応性を保ちます。
多軸応力補償:柔軟な単一球ベローズ構成は、動的なパイプラインの動きにスムーズに追従し、同時発生する軸方向の圧縮、伸長、横方向のせん断、角度のある配管の位置ずれを簡単に吸収します。
プレミアム振動減衰:耐久性の高いエラストマー製の外装ハウジングは、高効率の防振装置として機能し、固体伝播ノイズや真空ポンプやコンプレッサーからの高周波油圧脈動を吸収します。
統合されたフレア面シーリング:内部 PTFE ライナーはスロートを完全に貫通し、フランジのシール面全体にわたって外側に広がり、接続界面での漏れを完全に防止する内蔵の防爆ガスケット表面を形成します。
製品仕様
| サイズ | 長さ | 動作中の許容動作範囲 | ||||
| mm | インチ | mm | 軸圧縮 mm | 軸方向の伸び mm |
横方向の動き mm |
たわみ角 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
注：媒体が油、酸性またはアルカリ性物質で、使用温度に特別な要件がある場合は、手紙または図面を送ってカスタマイズすることができます。ご注文時にご指定ください |
製品詳細
生産の流れ
|
1.原材料 トップレベルのCR/EPDM/NBR ゴム原料、 再生ゴム不使用 |
2.可塑化 そして混ぜる ナイロンとの曲げを改善し、強度を高め、シールするための特別な配合 |
3.ワークブランクのラッピング 銅メッキ鋼線補強により抜けを防止 |
|
4.加硫 自動加硫機により加硫時間と圧力を確保 |
5.検査 |
6. 包装 |
応用
ゴム伸縮継手規格建設、化学工業、造船、水道、ガス、化学パイプライン、石油パイプライン、食品パイプライン、空調パイプライン、下水処理などのさまざまな分野で広く使用されています。
当社のサービス
1.24時間オンライン
2.無料サンプルの提供
3.カスタマイズをサポート
4.図面の提供
5.複数の支払いスタイルから選択可能
6.工場検査（材質、仕様、数量、圧力、梱包）
7.長い保証期間
8.輸送に適した梱包
当社のお客様
証明書
よくある質問
標準的なライニングジョイントでは、内部のプラスチックライナーはゴム本体に接着されているか、緩く取り付けられているだけです。真空（負圧）が発生すると、吸引力によってライナーがゴム壁から内側に引っ張られ、ライナーが潰れてパイプの流れが妨げられます。当社の高真空定格ベローズは、加硫プロセス中に統合された内部構造サポート リングを使用して設計されており、PTFE ライナーが構造ベローズ シェルに対してしっかりとロックされるため、崩れることはありません。
当社の頑丈な強化ユニットは、完全な真空条件 (最大$-0.1text{ MPa}$または$29.9テキスト{inHg}$) 標準的なプラスチックが自然に軟化して変形しやすくなる高温の動作温度でも安全に使用できます。
いいえ。真空補強リングは、正確なモデル構成に応じて、PTFE ライニング プロファイルの背後または面一に正確に統合されます。これにより、内部ボアが滑らかに保たれ、流体の摩擦損失が最小限に抑えられ、最適な体積流速が維持され、化学物質の沈殿物がアーチ内で固まるのが防止されます。
問い合わせを直接私たちに送ってください.
