起源の場所:
中国
ブランド名:
JINGNING
証明:
CE，ISO
モデル番号:
RLJS
ドキュメント:
連絡 ください

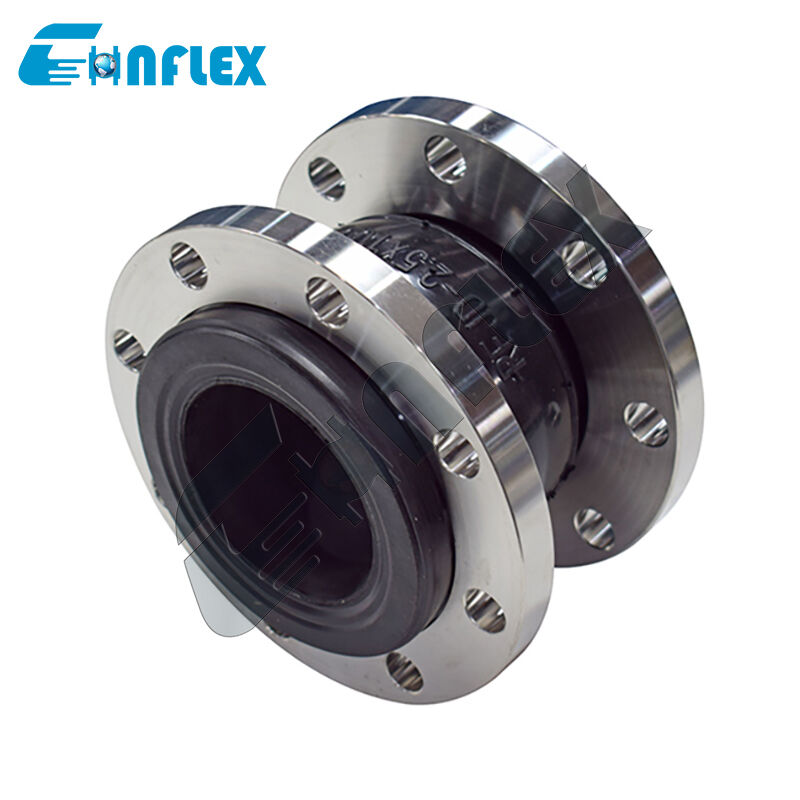

プレミアム PTFE 裏地付きフレキシブル ベローズ カプラー: 危険媒体用の耐候性フッ素樹脂注入拡張継手
製品説明
のプレミアム PTFE 裏地付きフレキシブル ベローズ カプラーは、要求の厳しい屋外環境において、危険、有毒、揮発性の媒体を安全に管理することを目的として構築された、高セキュリティのエンジニアリング コンポーネントです。危険な液体を輸送する場合、パイプラインのインフラストラクチャは内部の化学的劣化に耐えるだけでなく、外部環境の風化にも耐える必要があります。この先進的な伸縮継手は、プレミアムを利用して要求に応えます。PTFE（四フッ化エチレン）インナーライナー耐候性、耐候性のエラストマー外装シェル内でシームレスに接着されています。
内部のフッ素ポリマーバリアが有害な化学物質を隔離し、微量漏洩や環境汚染を防ぎ、頑丈な外側カバーは強烈な紫外線 (UV) 放射、大気中のオゾン、極端な温度変動を防ぐように設計されています。この柔軟なベローズ カプラーは、頑丈な背面フランジでサポートされており、機械の破壊的な振動を効果的に減衰し、多軸の熱膨張を吸収します。これにより、最も厳しい動作条件および環境条件下でも、システム全体の完全性と絶対的な安心感が保証されます。
性能特性
危険なメディアの封じ込め:高密度の非多孔質 PTFE ライニングは、安全で化学的に不活性なバリアとして機能し、危険、揮発性、または有毒な工業用液体の浸透や漏れを完全に防ぎます。
全天候型の外部防御:外側のエラストマー層は、日光、紫外線、沿岸の塩気、冬の凍てつく気温に継続的にさらされることによって引き起こされる亀裂、乾燥腐敗、脆化に耐える特殊な耐候性コンパウンドを備えています。
高効率の防振:耐久性の高い弾性ベローズ設計は、優れた運動エネルギー ダンパーとして機能し、化学移送ポンプからの機械的脈動や高周波振動を吸収してパイプラインの疲労を防ぎます。
全方向性の動きによる軽減:厳しいシステム応力に対応するように設計されており、同時の軸方向の圧縮、軸方向の伸び、横方向のせん断、および熱膨張や地盤の沈下によって生じる角度のずれをスムーズに補正します。
一体型フレアフェイスガスケット:内部 PTFE ライナーはボアを通って延び、フランジのシール面全体にわたって外側に広がり、接続点での漏れ防止シールを保証する内蔵の完全カバー化学ガスケットを形成します。
製品仕様
| サイズ | 長さ | 動作中の許容動作範囲 | ||||
| mm | インチ | mm | 軸圧縮 mm | 軸方向の伸び mm |
横方向の動き mm |
たわみ角 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
注：媒体が油、酸性またはアルカリ性物質で、使用温度に特別な要件がある場合は、手紙または図面を送ってカスタマイズすることができます。ご注文時にご指定ください |
製品詳細
生産の流れ
|
1.原材料 トップレベルのCR/EPDM/NBR ゴム原料、 再生ゴム不使用 |
2.可塑化 そして混ぜる ナイロンとの曲げを改善し、強度を高め、シールするための特別な配合 |
3.ワークブランクのラッピング 銅メッキ鋼線補強により抜けを防止 |
|
4.加硫 自動加硫機により加硫時間と圧力を確保 |
5.検査 |
6. 包装 |
応用
ゴム伸縮継手規格建設、化学工業、造船、水道、ガス、化学パイプライン、石油パイプライン、食品パイプライン、空調パイプライン、下水処理などのさまざまな分野で広く使用されています。
当社のサービス
1.24時間オンライン
2.無料サンプルの提供
3.カスタマイズをサポート
4.図面の提供
5.複数の支払いスタイルから選択可能
6.工場検査（材質、仕様、数量、圧力、梱包）
7.長い保証期間
8.輸送に適した梱包
当社のお客様
証明書
よくある質問
危険な媒体には、漏れや浸透に対するゼロトレランスのエンジニアリングが必要です。このカプラーは、微細な空隙を排除する超高純度の高密度 PTFE ライナーを利用することでこれを実現します。これにより、危険な化学物質の蒸気や液体がライナーを通って構造用ゴム本体に移動することが防止され、有毒物質、酸性物質、または揮発性物質の絶対的な封じ込めが保証されます。
標準的な工業用ゴム部品は、屋外の太陽光やオゾンにさらされると急速に劣化し、硬化し、亀裂が生じる可能性があります。この高級カプラーの外側シェルには、特殊なオゾン防止剤と UV ブロッカーが配合されています。これにより、外部の保護シールドを必要とせずに、何十年にもわたる季節変化のサイクルにわたってベローズが柔軟で完全に機能し続けることが保証されます。
別途ガスケットは必要ありません。内部 PTFE ライニングは、フランジの盛り上がった面を完全に包み込むフレア状の反転面を備えた設計になっています。この連続的なフッ素ポリマー表面は、独自の高品質の全面化学ガスケットとして機能し、相手パイプにボルトで固定すると、即座に信頼性の高いシールを形成します。
