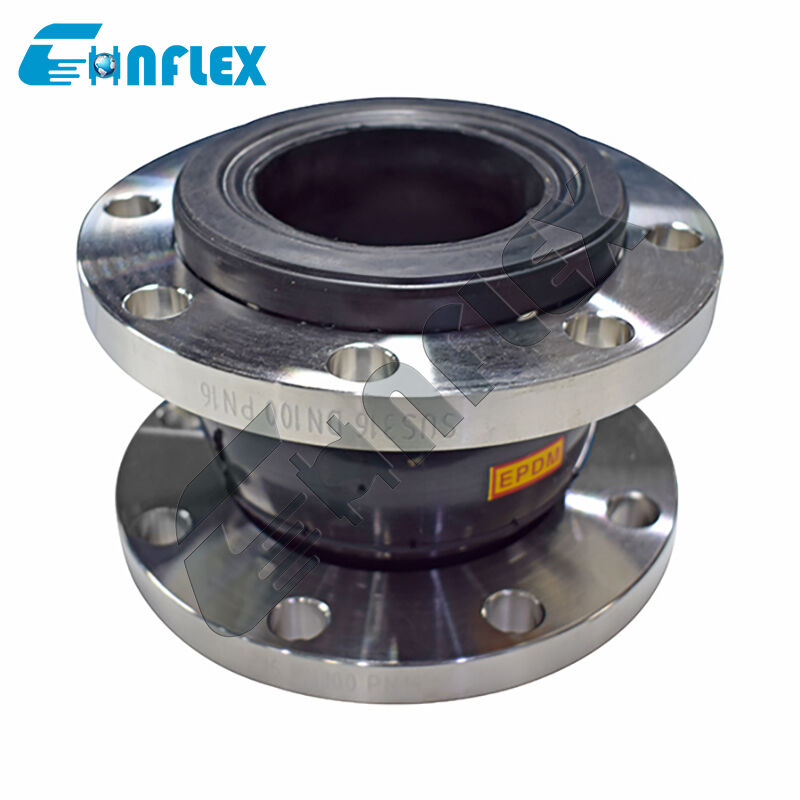

重工業用ポリテトラフルオロエチレン複合ゴムジョイント：耐摩耗性PTFEライニングパイプライン振動ダンパー
製品説明
の重工業用ポリテトラフルオロエチレン複合ゴムジョイントは、絶対的に最も過酷な産業環境向けに設計された、頑丈な二重防御パイプライン コンポーネントです。鉱業、化学処理、廃水処理などの重工業部門では、腐食性と物理的に摩耗性の高い媒体がパイプラインで頻繁に輸送されます。この複合ジョイントは、厚く高密度の接合部を融合することで、この二重の脅威の課題を解決します。PTFE（ポリテトラフルオロエチレン）ライナー超強靭な多層構造のゴムマトリックス内にシームレスに組み込まれています。
内側の PTFE ライニングは、濃酸や溶剤に対して完全に不活性を保つ不浸透性の化学シールドとして機能します。また、その設計された高分子密度により、浮遊固体、砂、研磨剤スラリーに対して優れた耐摩耗性を実現します。このパイプライン振動ダンパーは、頑丈な高弾性ゴムの外装に包まれ、堅牢なスチール フランジで裏打ちされており、高効率の運動エネルギー シンクとして機能します。破壊的な機械の衝撃を中和し、ポンプの脈動を吸収し、多軸の熱変位に対応して重工業インフラを壊滅的な疲労から保護します。
性能特性
二重の耐腐食性と耐摩耗性:厚いプレミアムグレードのポリテトラフルオロエチレンのライニングは、ほぼ普遍的な化学防御を提供すると同時に、研磨性の工業用粒子による継続的な研磨作用に耐える低摩擦で耐摩耗性の表面を提供します。
耐久性の高い構造マトリックス:10 層の高強度合成繊維またはマルチストランド鋼線プライで内部を強化し、激しい重工業サイクル下でも最大限の寸法安定性と圧力封じ込めを保証します。
優れた振動と衝撃絶縁:高減衰複合ゴムハウジングは、高周波振動と油圧衝撃波を発生源から積極的に吸収し、下流の計装、バルブ、パイプアンカーを保護します。
焦げ付き防止、固結防止ボア:超滑らかで低摩擦の内面は、化学結晶化、粘着性の堆積物、採掘スラリーが内側アーチに付着したり詰まったりするのを防ぎ、最適な流体速度を維持します。
統合されたフレア面シーリング:内部 PTFE ライナーはスロートを完全に貫通し、回転金属フランジの全面にわたって外側にカールし、接続界面での漏れを完全に防ぐ一体化された耐薬品性ガスケット表面を形成します。
製品仕様
| サイズ | 長さ | 動作中の許容動作範囲 | ||||
| mm | インチ | mm | 軸圧縮 mm | 軸方向の伸び mm |
横方向の動き mm |
たわみ角 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
注：媒体が油、酸性またはアルカリ性物質で、使用温度に特別な要件がある場合は、手紙または図面を送ってカスタマイズすることができます。ご注文時にご指定ください |
製品詳細
生産の流れ
|
1.原材料 トップレベルのCR/EPDM/NBR ゴム原料、 再生ゴム不使用 |
2.可塑化 そして混ぜる ナイロンとの曲げを改善し、強度を高め、シールするための特別な配合 |
3.ワークブランクのラッピング 銅メッキ鋼線補強により抜けを防止 |
|
4.加硫 自動加硫機により加硫時間と圧力を確保 |
5.検査 |
6. 包装 |
応用
ゴム伸縮継手規格建設、化学工業、造船、水道、ガス、化学パイプライン、石油パイプライン、食品パイプライン、空調パイプライン、下水処理などのさまざまな分野で広く使用されています。
当社のサービス
1.24時間オンライン
2.無料サンプルの提供
3.カスタマイズをサポート
4.図面の提供
5.複数の支払いスタイルから選択可能
6.工場検査（材質、仕様、数量、圧力、梱包）
7.長い保証期間
8.輸送に適した梱包
当社のお客様
証明書
よくある質問
標準的なライニング接合部は、多くの場合、化学腐食専用に設計されており、固形物が存在するとすぐに侵食される可能性がある薄いライナーを特徴としています。当社の重工業用複合ジョイントは、大幅に増粘した耐摩耗性 PTFE 配合と、強力に強化されたゴム本体 (多くの場合、最大 10 層の高強度ナイロン コードを使用) を使用しています。この頑丈な構成により、破れたり摩耗したりすることなく、高速のスラリー、激しい振動、工業用圧力サージに同時に対処できます。
いいえ、純粋な PTFE はその化学的特性で有名ですが、高密度加工 PTFE は非常に低い摩擦係数と高い分子凝集力も備えています。これは、研磨粒子が材料に引っかかって切り込むのではなく、表面をスムーズに滑ることを意味し、スラリーラインでの耐用年数がライニングのない標準ゴムよりもはるかに長くなります。
重いスチール製のバッキング フランジは、設置前に成形複合カラーの周りを自由に回転します。これは重工業環境にとって非常に便利な機能であり、現場の技術者がセットアップ中にゴム PTFE 本体をねじったり事前に応力を加えたりすることなく、ボルト穴を既存のパイプラインに簡単に位置合わせできるようになります。
