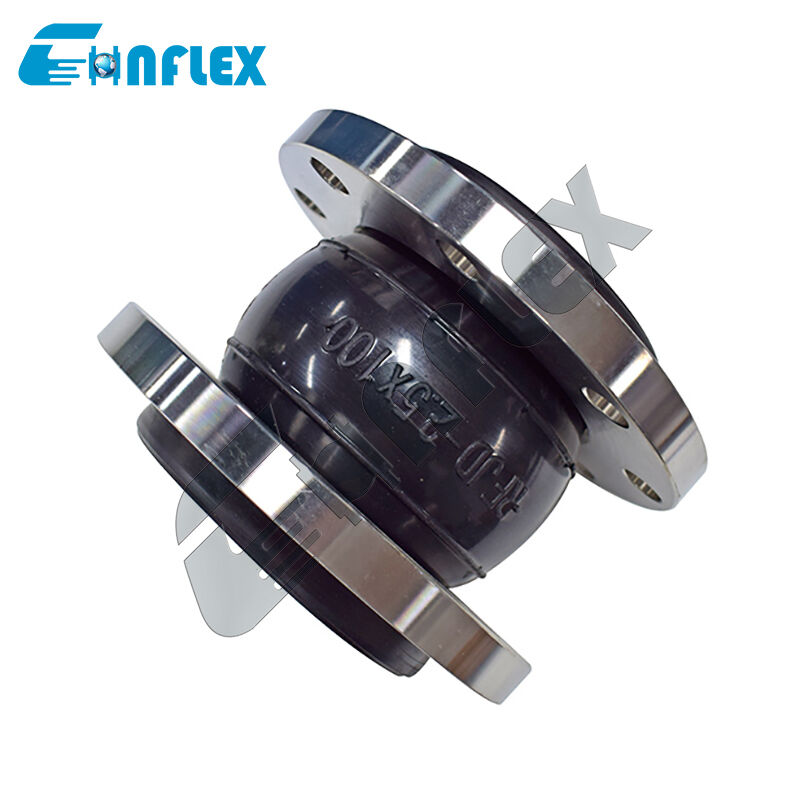

耐食 PTFE ライニングゴム拡張ループ: 工業用強度の化学プラント用漏れ防止フレキシブル カプラー
製品説明
の耐食性 PTFE ライニングゴム拡張ループは、現代の化学処理プラントの超安全な環境向けに特別に設計された、工業用強度に特化した流体制御コンポーネントです。深刻な化学的腐食とパイプラインの機械的応力という二重の課題を解決するように設計されたこの高性能フレキシブル カプラーは、頑丈なエラストマー本体のコアに厚肉で透過性のない PTFE (ポリテトラフルオロエチレン) ライナーを統合しています。内部の PTFE シールドは、外側の構造ゴムと高強度補強層を危険で攻撃的な媒体から完全に隔離し、化学劣化のリスクを排除します。この柔軟なループは、頑丈な金属製の裏当てフランジでしっかりと固定されており、高周波ポンプの振動を減衰し、構造の動きに対応し、致命的な接合部の疲労を防ぐ重要な安全バッファとして機能し、最も過酷な化学物質への曝露下でも信頼性の高い漏れのない配管接続を実現します。
性能特性
製品仕様
| サイズ | 長さ | 動作中の許容動作範囲 | ||||
| mm | インチ | mm | 軸圧縮 mm | 軸方向の伸び mm |
横方向の動き mm |
たわみ角 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
注：媒体が油、酸性またはアルカリ性物質で、使用温度に特別な要件がある場合は、手紙または図面を送ってカスタマイズすることができます。ご注文時にご指定ください |
製品詳細
生産の流れ
|
1.原材料 トップレベルのCR/EPDM/NBR ゴム原料、 再生ゴム不使用 |
2.可塑化 そして混ぜる ナイロンとの曲げを改善し、強度を高め、シールするための特別な配合 |
3.ワークブランクのラッピング 銅メッキ鋼線補強により抜けを防止 |
|
4.加硫 自動加硫機により加硫時間と圧力を確保 |
5.検査 |
6. 包装 |
応用
ゴム伸縮継手規格建設、化学工業、造船、水道、ガス、化学パイプライン、石油パイプライン、食品パイプライン、空調パイプライン、下水処理などのさまざまな分野で広く使用されています。
当社のサービス
1.24時間オンライン
2.無料サンプルの提供
3.カスタマイズをサポート
4.図面の提供
5.複数の支払いスタイルから選択可能
6.工場検査（材質、仕様、数量、圧力、梱包）
7.長い保証期間
8.輸送に適した梱包
当社のお客様
証明書
よくある質問
工業用強度のユニットは、材料密度と強化に関してはるかに高い基準に基づいて構築されています。これらは、特殊な高圧加硫プロセスを経た高強度合成ナイロン生地と厚みのある PTFE ライナーの追加層を使用しています。これにより、ループが膨れ、破れ、早期疲労を起こすことなく、厳しい産業用圧力サイクルや危険な媒体に対処できることが保証されます。
いいえ、別途ガスケットは必要ありません。 PTFE ライナーはジョイントの内側を通って延び、ゴム フランジの盛り上がった面の上で外側に曲がります。このフレア状の PTFE 面により、完全にカバーされる内蔵ガスケットが形成されます。パイプラインの嵌合フランジにしっかりとボルトで固定すると、漏れがなく耐薬品性のシールが即座に形成されます。
このコネクタは、耐久性に優れ、自由に回転する金属製の裏当てフランジを使用しています。これらはゴム本体とは独立して回転するため、技術者は取り付け中にゴムや PTFE ベローズをねじったりトルクをかけたりすることなく、ボルト穴を完璧に揃えることができます。さらに、厚いプロファイルによりボルトの圧力が均一に分散され、漏れの原因となる局所的な隙間が排除されます。
