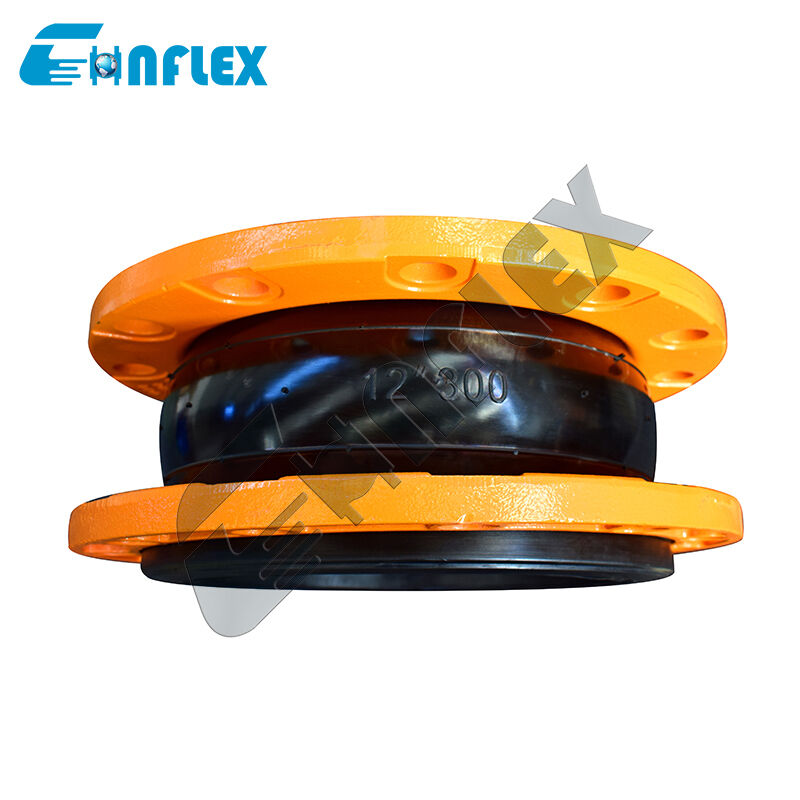

耐薬品性フランジ付きゴムジョイント: 酸およびアルカリパイプライン用の耐久性の高い PTFE 裏地付き拡張ベローズ
製品説明
の耐久性の高いPTFEライニングゴム伸縮継手流体取り扱いの安全性の頂点を表し、絶対的な化学的不活性と機械的柔軟性の間のギャップを埋めるように特別に設計されています。標準的なゴム製伸縮継手は、攻撃的な化学薬品にさらされるとすぐに劣化しますが、この特殊なコンポーネントは、統合された高密度の機能を備えています。PTFE（ポリテトラフルオロエチレン）ライナー堅牢なエラストマーボディの内部ボアにシームレスに成形されています。
この設計は、外部構造ゴムと補強ナイロンコードを流動媒体から完全に隔離し、濃酸、強アルカリ、有機溶剤、揮発性化学物質に対する侵入不可能なバリアを提供します。世界的な配管規格に準拠した頑丈なバッキング フランジを備えたこの柔軟なベローズ カプラは、構造応力を効果的に中和し、熱膨張と収縮を吸収し、産業用ポンプや重機によって発生する破壊的な振動を減衰し、過酷な使用環境での長期的な動作安定性を保証します。
性能特性
優れた化学的不活性性:プレミアムグレードの PTFE ライニングは、ほぼ普遍的な耐薬品性を備え、硫酸、塩酸、硝酸、水酸化ナトリウムなどの腐食性の高い媒体を、膨れ、ひび割れ、腐食を起こすことなく簡単に処理できます。
全方向の動きの補償:単一球体の成型ゴム構造は、多軸の変位にスムーズに追従し、大幅な軸方向の圧縮、伸長、横方向のたわみ、および角度のずれに同時に対応します。
高度な衝撃と騒音吸収:高減衰合成ゴムの外装は運動エネルギー シンクとして機能し、ポンプやコンプレッサーからの機械振動を遮断し、パイプの疲労、接合部のせん断、固体伝播の音響エコーを防ぎます。
焦げ付き防止、スケール防止ボア:PTFE ライナーの非常に滑らかな内面は、流体の摩擦を最小限に抑え、化学的沈殿物や生物学的スケールが壁に付着するのを防ぎ、クリーンで中断のない体積流速を維持します。
真空およびサージ耐性:マルチストランド繊維プライと高度な加硫技術で内部強化されたこのジョイントは、激しい圧力サージ下でも寸法安定性を維持し、特殊な構造固定により負の真空圧力下でライニングが崩壊したり層間剥離したりするのを防ぎます。
製品仕様
| サイズ | 長さ | 動作中の許容動作範囲 | ||||
| mm | インチ | mm | 軸圧縮 mm | 軸方向の伸び mm |
横方向の動き mm |
たわみ角 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
注：媒体が油、酸性またはアルカリ性物質で、使用温度に特別な要件がある場合は、手紙または図面を送ってカスタマイズすることができます。ご注文時にご指定ください |
製品詳細
生産の流れ
|
1.原材料 トップレベルのCR/EPDM/NBR ゴム原料、 再生ゴム不使用 |
2.可塑化 そして混ぜる ナイロンとの曲げを改善し、強度を高め、シールするための特別な配合 |
3.ワークブランクのラッピング 銅メッキ鋼線補強により抜けを防止 |
|
4.加硫 自動加硫機により加硫時間と圧力を確保 |
5.検査 |
6. 包装 |
応用
ゴム伸縮継手規格建設、化学工業、造船、水道、ガス、化学パイプライン、石油パイプライン、食品パイプライン、空調パイプライン、下水処理などのさまざまな分野で広く使用されています。
当社のサービス
1.24時間オンライン
2.無料サンプルの提供
3.カスタマイズをサポート
4.図面の提供
5.複数の支払いスタイルから選択可能
6.工場検査（材質、仕様、数量、圧力、梱包）
7.長い保証期間
8.輸送に適した梱包
当社のお客様
証明書
よくある質問
EPDM や NBR などの標準的なエラストマーには化学的な制限があります。濃酸、石油溶剤、強力な酸化剤などの攻撃的な液体にさらされると、膨張、硬化、または溶解します。 PTFE ライナーは不活性な保護バリアを提供し、ゴムだけでは数週間以内に破損するような化学環境でもゴムジョイントの優れた振動減衰効果を活用できます。
PTFE は本来ゴムよりも硬いため、ライニングのない伸縮継手は、同じサイズのライニングのないゴム継手と比較して、剛性がわずかに高く、最大動作制限が低くなります。しかし、当社の特殊な成形プロセスにより、PTFE ライニングがベローズの形状を完全に反映し、化学物質の安全性を維持しながら優れた多軸補償を維持します。
当社の頑丈なジョイントは、加硫中に特殊な機械的および熱的接着プロセスを利用しています。 PTFE ライニングはボア全体に伸び、隆起したゴム製フランジ面上で外側にカールします (フレア面を作成します)。この設計はライナーを所定の位置にロックします。つまり、流体圧力によって実際にライナーがハウジングに対してよりしっかりと押し付けられ、層間剥離や滑り落ちが防止されます。
