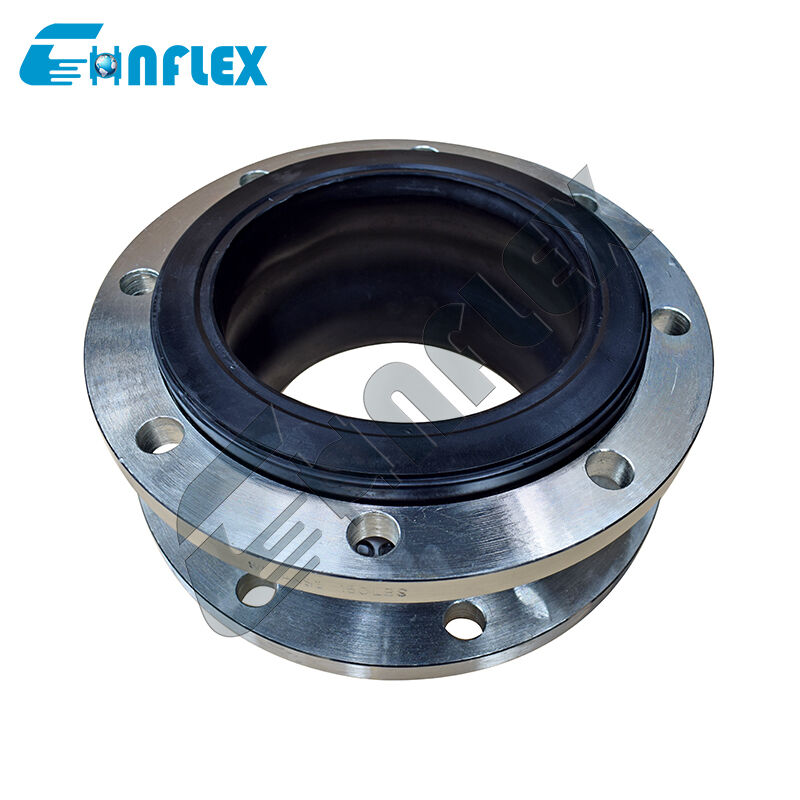

カスタマイズされた管用伸縮継手フランジ型管用伸縮継手の取り付け
製品説明
カスタマイズされたパイプ拡張ジョイント フランジ タイプのパイプ拡張ジョイント インストールは、効果的に振動を吸収し、騒音を低減し、熱膨張とパイプラインの変位を補償しながら、さまざまな配管システムに柔軟な接続ソリューションを提供するように設計されています。フランジタイプの設計により、設置時に簡単に位置合わせができ、ANSI、DIN、JIS、BS などのさまざまなパイプライン規格に確実に接続できます。伸縮継手は、使用圧力、温度、媒体、フランジ穴あけ規格、および設置環境に応じてカスタマイズでき、要求の厳しい産業用途で信頼性の高いパフォーマンスを保証します。適切に設置すると、ポンプ、バルブ、コンプレッサー、配管機器を動きや圧力変動による応力損傷から保護し、パイプライン システム全体の耐用年数を延ばすことができます。給水システム、化学プラント、HVAC システム、発電所、海洋パイプライン、その他の産業用流体輸送システムで広く使用されています。
性能特性
1. 柔軟性: 軸方向、横方向、角方向の動きに対応します。
2. 耐久性：強化されたパイプ拡張ジョイントにより、長期にわたるパフォーマンスが得られます。
3. 耐食性: 攻撃的な環境や化学薬品に耐性があります。
4. 騒音と振動の低減: 振動と衝撃波を減衰します。
5. 設置とメンテナンスの容易さ: コンパクトな設計と標準フランジ接続により、設置とメンテナンスが容易になります。
製品仕様
| サイズ | 長さ | 動作中の許容動作範囲 | ||||
| mm | インチ | mm | 軸圧縮 mm | 軸方向の伸び mm |
横方向の動き mm |
たわみ角 mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
注：媒体が油、酸性またはアルカリ性物質で、使用温度に特別な要件がある場合は、手紙または図面を送ってカスタマイズすることができます。ご注文時にご指定ください |
製品詳細
生産の流れ
|
1.原材料 トップレベルのCR/EPDM/NBR ゴム原料、 再生ゴム不使用 |
2.可塑化 そして混ぜる ナイロンとの曲げを改善し、強度を高め、シールするための特別な配合 |
3.ワークブランクのラッピング 銅メッキ鋼線補強により抜けを防止 |
|
4.加硫 自動加硫機により加硫時間と圧力を確保 |
5.検査 |
6. 包装 |
応用
拡張管継手は、建設、化学工業、造船、水道水、ガス、化学パイプライン、石油パイプライン、食品パイプライン、空調パイプライン、下水処理などのさまざまな分野で広く使用されています。
当社のサービス
1.24時間オンライン
2.無料サンプルの提供
3.カスタマイズをサポート
4.図面の提供
5.複数の支払いスタイルから選択可能
6.工場検査（材質、仕様、数量、圧力、梱包）
7.長い保証期間
8.輸送に適した梱包
当社のお客様
証明書
よくある質問
Q1:伸縮継手の材質は何ですか?
A1: 材質は EPDM、NBR、CR、SBR です。作業条件によって異なります。
第2四半期:拡張管継手の保証期間は何ですか?
A2:18ヶ月の保証を提供します。
Q3: 伸縮継手の使用温度は何度ですか?
A3:使用温度は-20℃~100℃です。
Q4:パッケージは何ですか?
A4:パッケージはカートンボックスと丈夫な合板ケースです。
