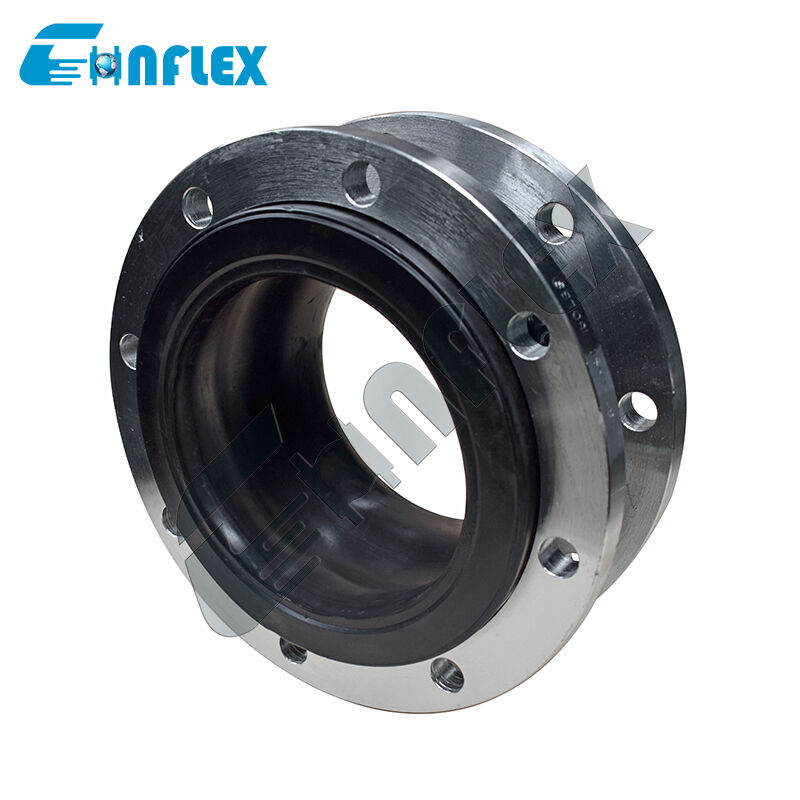

カスタムフランジタイプパイプエキスパンションジョイント
製品説明
カスタムフランジタイプパイプエキスパンションジョイントは、さまざまな配管システムにおける熱膨張、振動、およびずれを吸収するように設計された、汎用性の高い適応性の高い配管コンポーネントです。フランジ接続により、簡単な取り付けと確実なシーリングを実現するこのタイプのエキスパンションジョイントは、寸法、フランジ規格（ANSI、DIN、JISなど）、穴あけパターン、圧力定格、および材料選択の完全なカスタマイズを通じて、特定のプロジェクト要件を満たすように設計されています。通常、EPDM、NBR、HNBR、またはCRなどの高品質のゴムコンパウンドで構成され、複数の層の合成繊維と鋼線または内部保持リングで補強されており、優れた柔軟性、耐久性、および圧力、温度変動、腐食性または研磨性媒体に対する耐性を保証します。フランジ設計は、メンテナンスと交換を容易にするだけでなく、過酷な運転条件下で強力な機械的安定性を提供します。水処理、HVACシステム、化学プラント、発電、および海洋配管で広く使用されているこのカスタムフランジタイプパイプエキスパンションジョイントは、ポンプやバルブなどの機器を効果的に保護し、システムストレスを軽減し、配管ネットワーク全体のサービス寿命を延ばしながら、複雑なエンジニアリングアプリケーションに合わせた信頼性の高い費用対効果の高いソリューションを提供します。
性能特性
1.柔軟性：軸方向、横方向、および角度方向の動きに対応します。
2.耐久性：強化されたパイプエキスパンションジョイントは、長持ちする性能を提供します。
3.耐食性：攻撃的な環境や化学物質に耐性があります。
4.騒音・振動低減：振動や衝撃波を減衰させます。
5.取り付け・メンテナンスの容易さ：コンパクトな設計と標準的なフランジ接続により、取り付けと保守が容易になります。
製品仕様
| サイズ | 長さ | 運転中の許容移動量 | ||||
| mm | インチ | mm | 軸圧縮 mm | 軸方向伸長 mm |
横方向移動 mm |
角度たわみ mm |
| 25 | 1 | 130/152 | 20 | 12 | 14 | 15° |
| 32 | 1 1/4 | 95/130/152 | 20 | 12 | 14 | 15° |
| 40 | 1 1/2 | 95/130/152 | 20 | 12 | 14 | 15° |
| 50 | 2 | 105/130/152 | 20 | 12 | 14 | 15° |
| 65 | 2 1/2 | 115/130/152 | 20 | 12 | 14 | 15° |
| 80 | 3 | 130/135/152 | 20 | 12 | 14 | 15° |
| 100 | 4 | 130/152 | 20 | 12 | 14 | 15° |
| 125 | 5 | 130/152/165 | 20 | 12 | 14 | 15° |
| 150 | 6 | 130/152/185 | 20 | 12 | 14 | 15° |
| 200 | 8 | 130/152/210 | 20 | 12 | 14 | 15° |
| 250 | 10 | 130/203/230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 130/203/245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 200/255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 200/255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 200/255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 200/255 | 25 | 16 | 22 | 15° |
| 600 | 24 | 260 | 25 | 16 | 22 | 15° |
| 700 | 28 | 260 | 25 | 16 | 22 | 15° |
| 800 | 32 | 260 | 25 | 16 | 22 | 15° |
| 900 | 36 | 260 | 25 | 16 | 22 | 15° |
| 1000 | 40 | 260/300 | 25 | 16 | 24 | 15° |
| 1100 | 44 | 300 | 25 | 16 | 24 | 15° |
| 1200 | 48 | 300 | 25 | 16 | 24 | 15° |
|
注：媒体が油、酸性またはアルカリ性の物質であり、使用温度に特別な要件がある場合は、手紙または図面を送ってカスタマイズできます。注文時に指定してください。 |
製品詳細
生産フロー
|
1.原材料 トップレベルのCR/EPDM/NBR ゴム原料、 リサイクルゴムなし |
2.可塑化 と混合 ナイロンによる曲げ性能向上、強度・シーリング性能向上 |
3.ワークブランクの巻き付け 銅メッキ鋼線補強により引き抜き防止 |
|
4.加硫 自動加硫機により加硫時間と圧力を確保 |
5.検査 |
6.梱包 |
パイプエキスパンションジョイントは、建設、化学工業、造船、水道、ガス、化学配管、石油配管、食品配管、空調配管、下水処理など、さまざまな分野で広く使用されています。
当社のサービス
1.24時間オンライン
2.無料サンプル提供
3.カスタマイズ対応
4.図面提供
5.複数の支払い方法から選択可能
6.工場検査（材料、仕様、数量、圧力、梱包）
7.長期保証期間
8.輸送に適した梱包
お客様
証明書
よくある質問
Q1
：パイプエキスパンションジョイントの材質は何ですか？A1
：材質はEPDM、NBR、CR、SBRなどです。使用条件によって異なります。Q2
：パイプエキスパンションジョイントの保証期間は？A2
：18ヶ月の保証を提供します。Q3
：パイプエキスパンションジョイントの使用温度は？A3
：使用温度は-20℃～100℃です。Q4
：パッケージは？A4
：パッケージはカートンボックスと丈夫な合板ケースです。
