PTFEライニングステンレス鋼線編組コルゲートメタルフレキシブルチューブ DN8-DN400 高性能流体移送用

PTFEライニングメタルフレックスチューブ

ステンレス鋼線編組波形金属ホース

DN8-DN400 フレックスホースパイプ

起源の場所:

中国

ブランド名:

JINGNING

証明:

CE、ZTC

モデル番号:

JDZ

連絡ください

引金を求めてください

プロダクト細部

サイズ:

DN8----DN400

製品名:

PTFE コーニングステンレス鋼鉄ワイヤー帯状波紋型メタルホースフレックスホースパイプ

ふいご材料:

SS304、SS316

OEM&ODM:

サポート

製品カテゴリー:

金属で編み込まれたホース

フランジ標準:

DIN/ANSI/JIS/EN1092-1

メインマーケット:

アメリカ,ヨーロッパ,中東

キーワード:

メタルフレックスチューブ

支払及び船積みの言葉

最小注文数量

価格

US$25-81/pc

パッケージの詳細

カートンまたは木製

受渡し時間

5〜15 営業日

支払条件

Western Union、T/T、L/C、D/A、D/P、MoneyGram

供給の能力

毎週10000セット

PTFE コーティングステンレス鋼鉄ワイヤー帯状波紋柔軟な接続ホース

最もよい価格を得なさい

ビデオ

PTFE コーティングステンレス鋼鉄ワイヤー帯状波紋帯状柔軟パイプ

最もよい価格を得なさい

ビデオ

PTFE コーニングステンレス鋼鉄のワイヤー帯状波紋金属のホース帯状

最もよい価格を得なさい

ビデオ

PTFE内膜ステンレス鋼 DN25 帯状鋼ホース産業用金属ホース

最もよい価格を得なさい

連絡ください

86-150-93112546

joints@chnflex.com

今連絡してください

製品説明

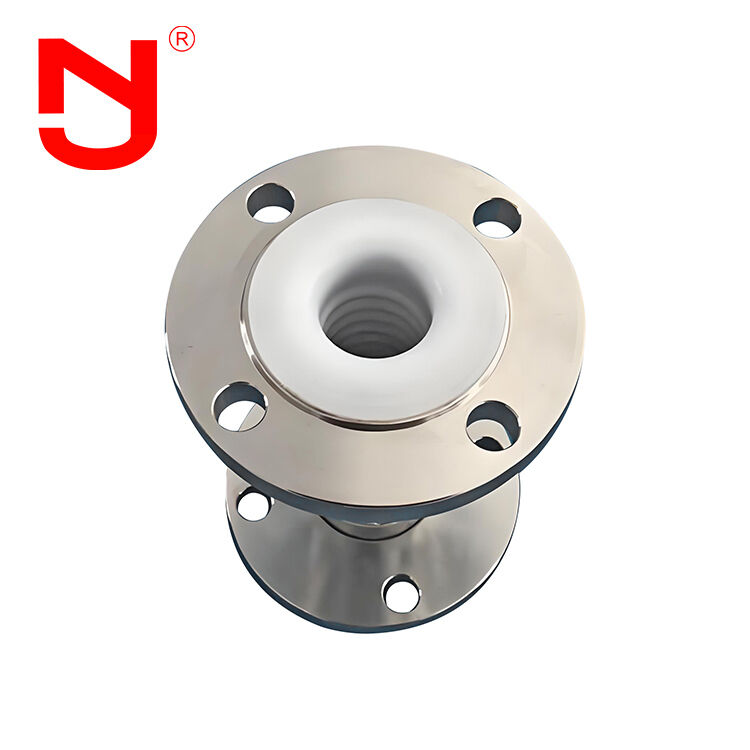

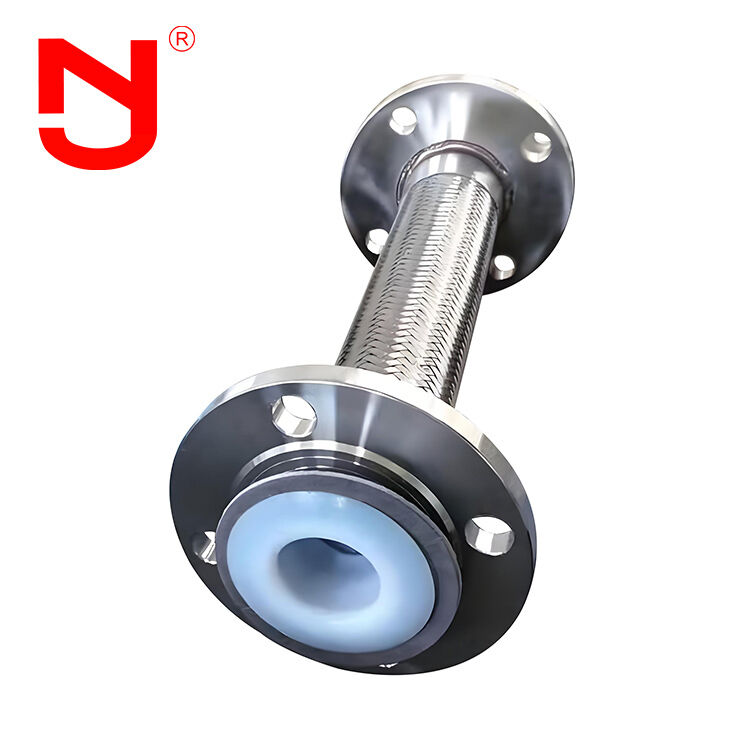

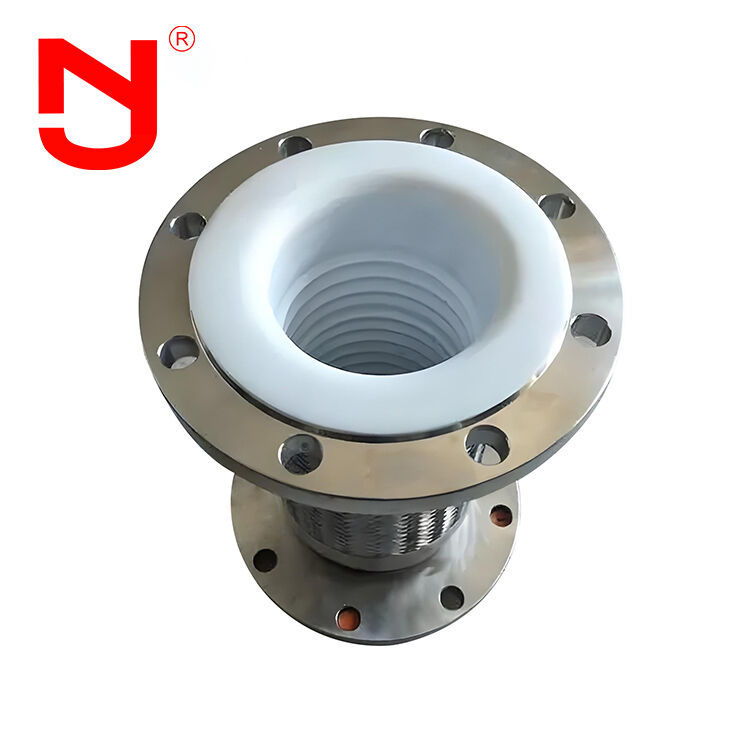

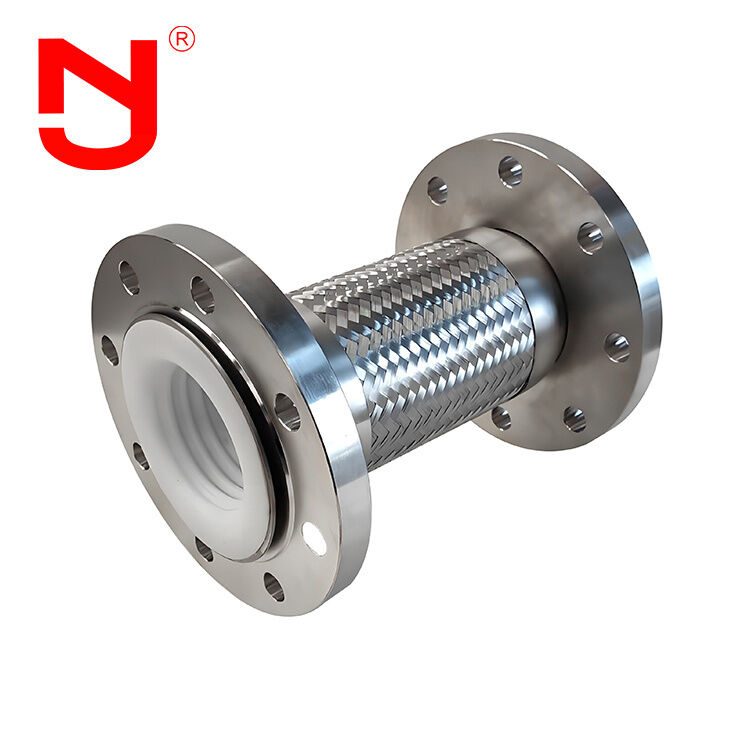

PTFEライニングステンレス鋼線編組コルゲートメタルフレキチューブ

この高性能フレキシブルホースは、PTFEインナーライニングとコルゲートステンレス鋼ホース、および外部ステンレス鋼線ブレードを組み合わせています。PTFEライナーは、優れた耐薬品性、低摩擦、および高温安定性を提供し、コルゲートステンレス鋼構造は柔軟性と耐圧性を保証します。外側のステンレス鋼ブレードは、機械的強度を高め、振動、疲労、および外部損傷から保護します。この製品は、化学、石油化学、製薬、食品、および高純度流体移送システムで広く使用されています。

性能特性

フレキシブルエキスパンションジョイントの主な弾性要素は、ステンレス鋼ベローズです。ベローズの膨張と曲げにより、フレキシブルエキスパンションジョイントは、軸方向、横方向、および角度方向のパイプラインの動きに対応します。

パイプラインの軸方向、横方向、および角度方向の熱変形を吸収します
パイプラインシステムへの機器の振動衝撃を軽減します
地震活動や地盤沈下によるパイプラインの変形を補償します

技術仕様

金属ホースの主なデータ

直径（mm）	圧力グレード（MPa）	ベローズの利用可能面積（cm²）	最大外径（mm）	長さ（mm）
32	1.0/1.6/2.5	16	225	160-280
40	1.0/1.6/2.5	23	244	164-289
50	1.0/1.6/2.5	37	259	172-306
65	1.0/1.6/2.5	55	270	215-322
80	1.0/1.6/2.5	81	284	240-366
100	1.0/1.6/2.5	121	304	235-345
125	1.0/1.6/2.5	180	334	282-342
150	1.0/1.6/2.5	257	364	282-367
200	1.0/1.6/2.5	479	442	340-426
250	1.0/1.6/2.5	769	507	393-493
300	1.0/1.6/2.5	1105	562	464-565
350	1.0/1.6/2.5	1307	622	509-609
400	1.0/1.6/2.5	1611	562	522-622
450	1.0/1.6/2.5	1972	700	403-523
500	1.0/1.6/2.5	2445	760	431-554
600	1.0/1.6/2.5	3534	835	478-588
700	1.0/1.6/2.5	4717	1110	490-590
800	1.0/1.6/2.5	5822	1265	502-602
900	1.0/1.6/2.5	7620	1186	698
1000	1.0/1.6/2.5	9043	1286	692

製品構造の詳細

金属フレキチューブは、特定の要件に合わせてカスタマイズできます。

ベローズ材質：ステンレス鋼304、316L
フランジ材質： Q235炭素鋼、304、316Lステンレス鋼

Jingningは、フレキシブルエキスパンションジョイント、ラバーエキスパンションジョイント、金属ベローズジョイント、分解ジョイント、およびその他の工業用パイプ継手の製造において、17年以上の設計経験を持っています。当社のフレキシブルエキスパンションジョイントは、GB、ISO、DIN、ANSI、BS、JIS、およびカスタム要件を含む国際規格に適合しています。

主な利点

競争力のある工場直販価格
17年の製造経験と5年の輸出専門知識
業界標準を超える厳格な品質検査
カスタム金型ベースのカスタマイズとOEMサービス
無料のフレキホースパイプサンプルをご利用いただけます
即時利用可能な大量の在庫

アプリケーション

これらのフレキホースパイプは、その柔軟性により、温度差による変形や機器とパイプライン間のその他の動きを補償し、振動を防ぎ、機器へのパイプラインの推力を軽減し、タンク基礎の不均一な沈下に対応します。フレキシブルエキスパンションジョイントは、化学、石油精製、発電、軽工業、原子力、冶金、機械、計装、海洋、および航空宇宙用途で広く使用されています。産業および民間部門における電力および熱パイプラインの使用が増加するにつれて、高品質のフレキホースパイプの需要は増加し続けています。

よくある質問

Q：金属フレキチューブにカスタマイズされたロゴをマークできますか？

A：はい、ロゴをマークできます。OEMおよびODMサービスを提供しています。

Q：金属フレキチューブの対面長は？

A：標準的な対面長には、L130、L152、L203が含まれます。お客様の要件に応じてカスタム長も受け入れます。

Q：金属フレキチューブの図面を提供できますか？

A：はい、詳細な図面を提供しています。パイプ金属フレキシブルチューブの図面を受け取るには、お問い合わせください。

Q：金属フレキチューブにどのような証明書を提供できますか？

A：CEおよびISO認証を提供しています。
