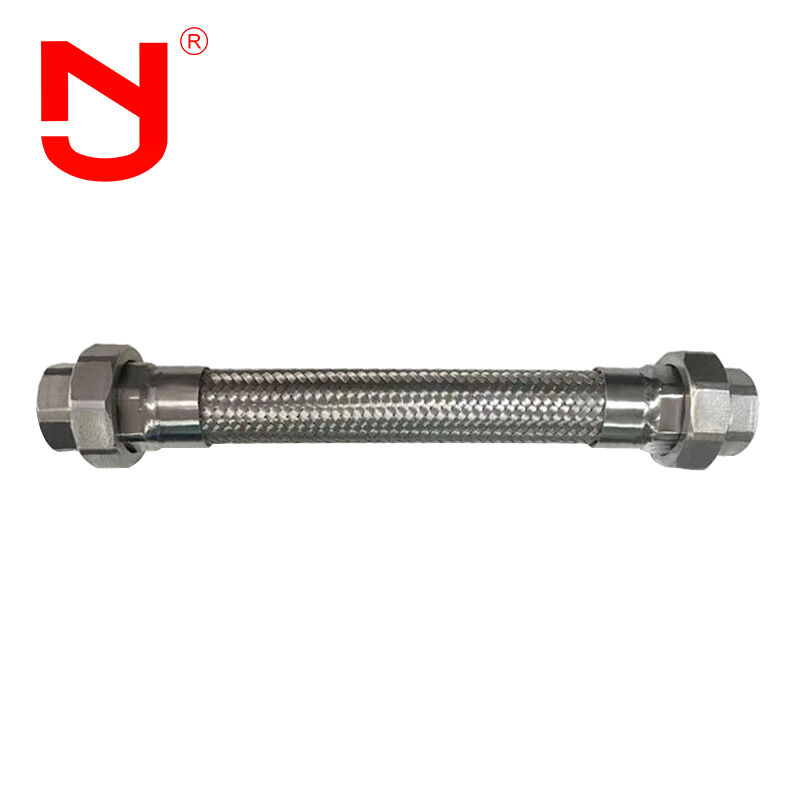

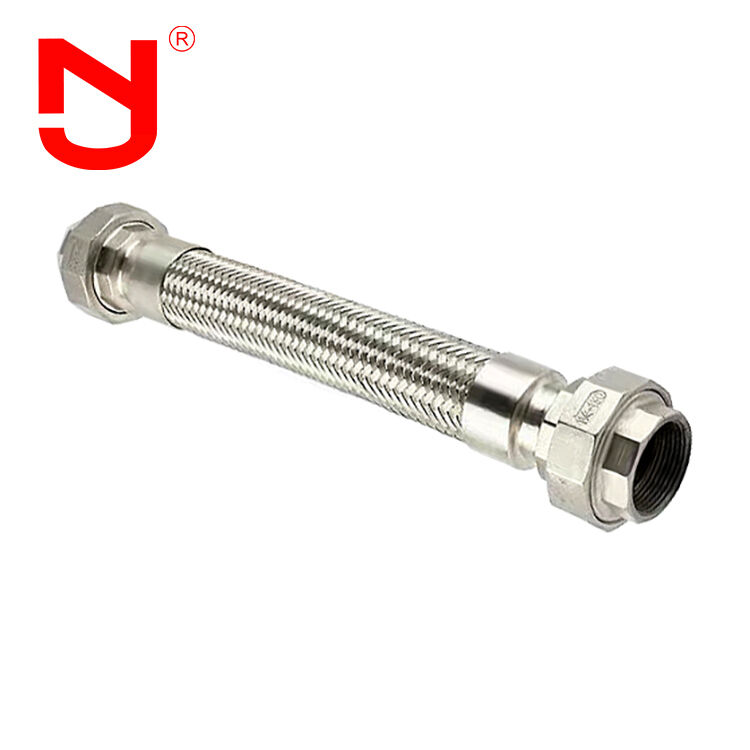

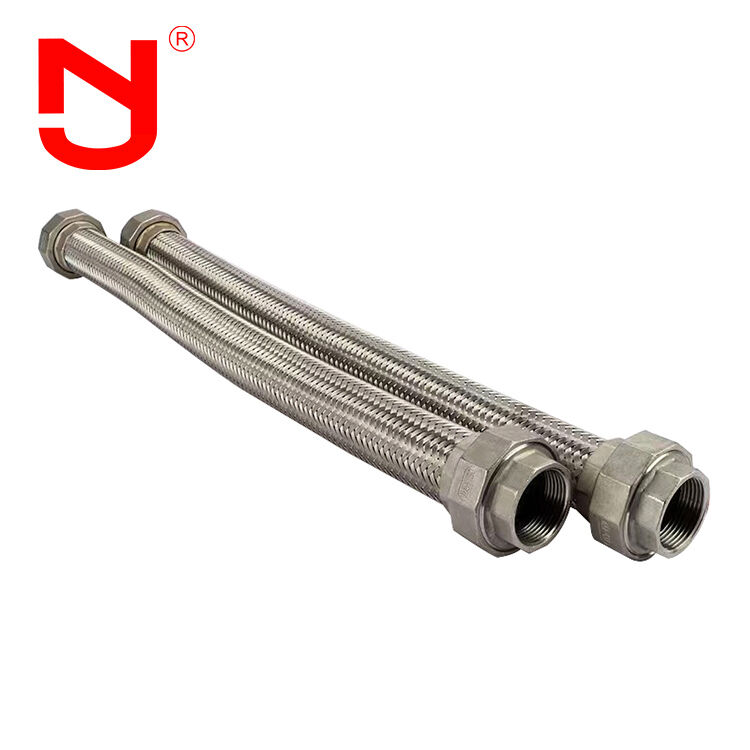

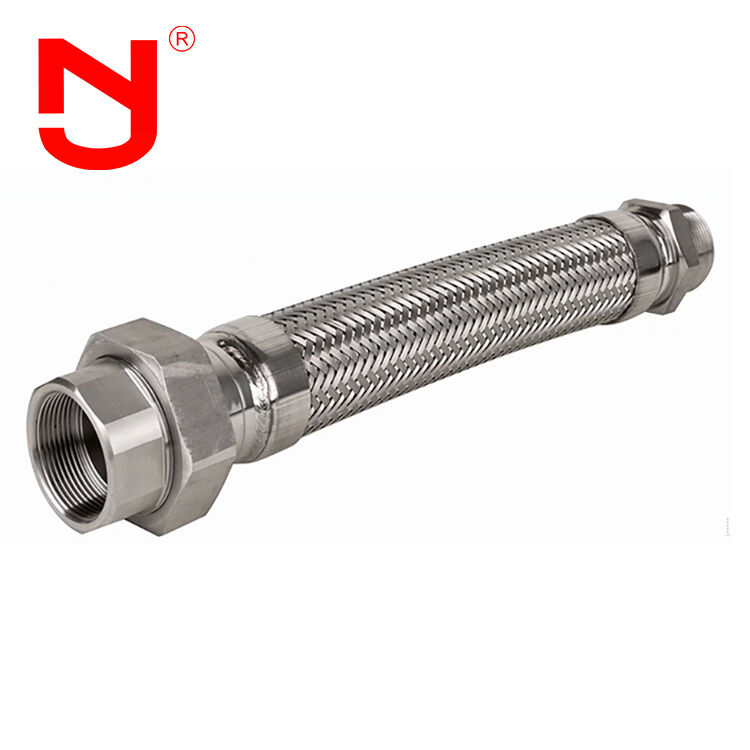

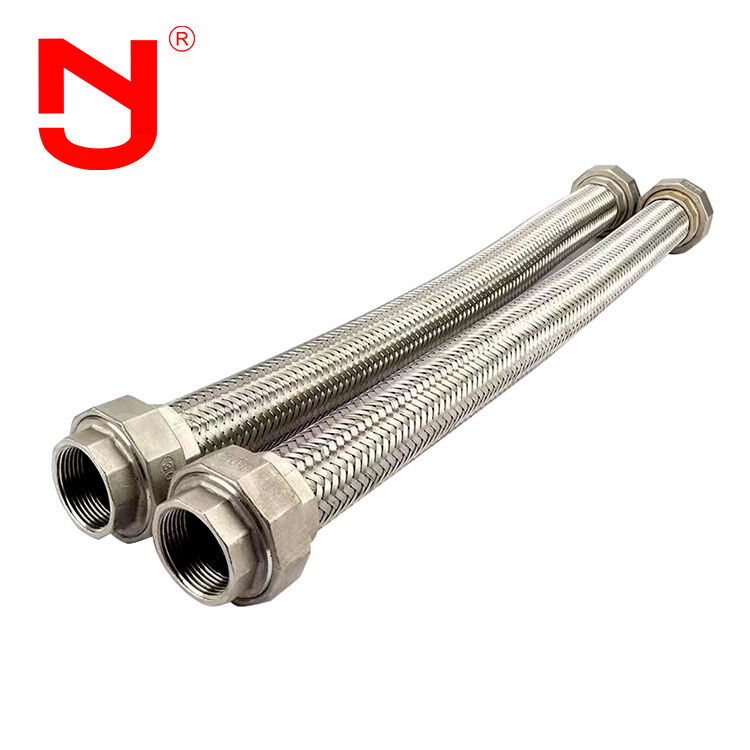

不同鋼SS304/SS316 振動吸収と熱膨張補償のメタルブレイディングホース

ステンレス鋼 SS304/SS316 金属編組ホース

振動吸収フレキシブルメタルホース

熱膨張補償組合型メタル・ブレイク・フレックス・ホース

起源の場所:

中国

ブランド名:

JINGNING

証明:

CE、ZTC

モデル番号:

JDZ

連絡ください

引金を求めてください

プロダクト細部

会社の種類:

工場

キーワード:

ユニオンタイプ金属編組フレックスホース

製品名:

ステンレス線編組フレキシブルメタルホースユニオンタイプ金属編組フレックスホース

OEM:

サポート

保証:

18ヶ月

サンプル:

自由に

証明書:

CE、ISO、MTC..

ホース材質:

SS304、SS316

支払及び船積みの言葉

最小注文数量

価格

US$22-86/pc

パッケージの詳細

カートンまたは木製

受渡し時間

5〜15 営業日

支払条件

Western Union、T/T、L/C、D/A、D/P、MoneyGram

供給の能力

毎週10000セット

PTFE コーティングステンレス鋼鉄ワイヤー帯状波紋柔軟な接続ホース

最もよい価格を得なさい

ビデオ

PTFE コーティングステンレス鋼鉄ワイヤー帯状波紋帯状柔軟パイプ

最もよい価格を得なさい

ビデオ

PTFE コーニングステンレス鋼鉄のワイヤー帯状波紋金属のホース帯状

最もよい価格を得なさい

ビデオ

PTFE内膜ステンレス鋼 DN25 帯状鋼ホース産業用金属ホース

最もよい価格を得なさい

連絡ください

86-150-93112546

joints@chnflex.com

今連絡してください

製品説明

ステンレス鋼線編組フレキシブルメタルホースユニオンタイプ

ユニオンタイプの金属編組フレキシブルホースは、外部編組層で補強され、ユニオンタイプの端部接続部を備えた金属コルゲートインナーホースで構成されたフレキシブル配管アセンブリです。これらは、振動を吸収し、熱膨張に対応し、配管システムにおける軽微なミスアライメントを補正するように設計されており、同時に、高圧能力、機械的強度、耐食性、および工業用途における信頼性の高い、漏れのない性能を提供します。

性能特性

フレキシブルエキスパンションジョイントの主な弾性要素はステンレス鋼ベローズです。ベローズの膨張と曲げにより、フレキシブルエキスパンションジョイントは、軸方向、横方向、および角度方向のパイプラインの動きに対応します。フレキシブルエキスパンションジョイントは、次の機能を実行できます。

パイプラインの軸方向、横方向、および角度方向の熱変形を吸収します
パイプラインシステムに対する機器の振動の影響を軽減します
地震活動や地盤沈下によって引き起こされるパイプラインの変形を補正します

技術仕様

直径（mm）	圧力グレード（Mpa）	ベローズの利用可能面積（c㎡）	最大外径（mm）	長さ（mm）
32	1.0/1.6/2.5	16	225	160-280
40	1.0/1.6/2.5	23	244	164-289
50	1.0/1.6/2.5	37	259	172-306
65	1.0/1.6/2.5	55	270	215-322
80	1.0/1.6/2.5	81	284	240-366
100	1.0/1.6/2.5	121	304	235-345
125	1.0/1.6/2.5	180	334	282-342
150	1.0/1.6/2.5	257	364	282-367
200	1.0/1.6/2.5	479	442	340-426
250	1.0/1.6/2.5	769	507	393-493
300	1.0/1.6/2.5	1105	562	464-565
350	1.0/1.6/2.5	1307	622	509-609
400	1.0/1.6/2.5	1611	562	522-628
450	1.0/1.6/2.5	1972	700	403-523
500	1.0/1.6/2.5	2445	760	431-554
600	1.0/1.6/2.5	3534	835	478-588
700	1.0/1.6/2.5	4717	1110	490-590
800	1.0/1.6/2.5	5822	1265	502-602
900	1.0/1.6/2.5	7620	1186	698
1000	1.0/1.6/2.5	9043	1286	692

製造プロセス

JINGNINGの高品質ユニオンタイプ金属編組フレキシブルホースは、精密さと専門知識をもって製造されています。

ユニオンタイプ金属編組ウォーターフレキシブルは、特定の要件に応じてさまざまなタイプに加工できます。

ベローズ本体材料：ステンレス鋼304、316L
フランジ材料：Q235炭素鋼、304、316Lステンレス鋼

フレキシブルエキスパンションジョイント、ゴムエキスパンションジョイント、金属ベローズジョイント、分解ジョイント、およびその他の工業用パイプ継手の製造における17年以上の設計経験を持つJingning製品は、GB、ISO、DIN、ANSI、BS、JIS、および顧客固有の要件を含む国際規格に適合しています。

製品の利点

競争力のある工場直販価格
17年の製造経験と5年の輸出専門知識
業界標準を超える厳格な品質管理
カスタム金型ベースの仕様とOEMサービス
無料の製品サンプルをご利用いただけます
即時納品のための大量在庫

アプリケーション

その柔軟性により、パイプフレキシブルコネクタは、機器とパイプライン間の温度差による変形やその他の動きを補正し、振動を防ぎ、機器へのパイプライン推力を軽減し、不均一なタンク基礎の沈下に対応できます。フレキシブルエキスパンションジョイントは、化学処理、石油精製、発電、軽工業、原子力、冶金、機械、計装、海洋、および航空宇宙用途で広く使用されています。産業および民間部門における電力および熱パイプラインの使用が増加するにつれて、パイプフレキシブルコネクタの需要は増加し続けています。

よくある質問

Q：ユニオンタイプ金属編組フレキシブルホースにカスタマイズされたロゴをマークできますか？

A：はい、ロゴをマークできます。包括的なOEMおよびODMサービスを提供しています。

Q：ユニオンタイプ金属編組フレキシブルホースの対面長は？

A：標準的な対面長には、L130、L152、L203が含まれます。また、お客様の特定の要件に応じてカスタマイズされた長さも受け付けています。

Q：ユニオンタイプ金属編組フレキシブルホースの図面を提供できますか？

A：はい、詳細な図面を提供できます。パイプフレキシブルコネクタの図面を受け取るには、お問い合わせください。

Q：ユニオンタイプ金属編組フレキシブルホースのどのような証明書を提供できますか？

A：当社の製品にはCEおよびISO認証を提供しています。
