起源の場所:
中国
ブランド名:
JINGNING
証明:
CE，ISO
モデル番号:
RLJS
連絡 ください

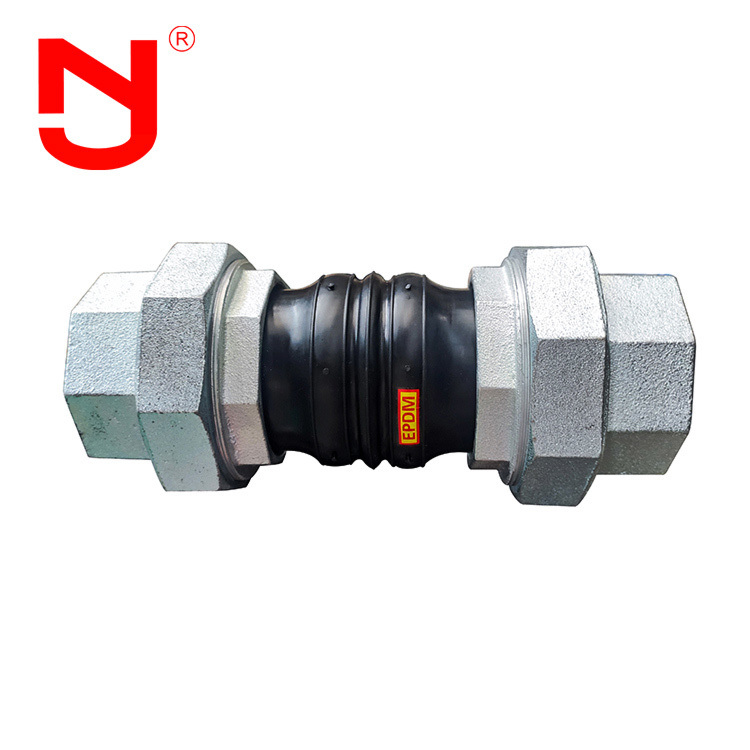

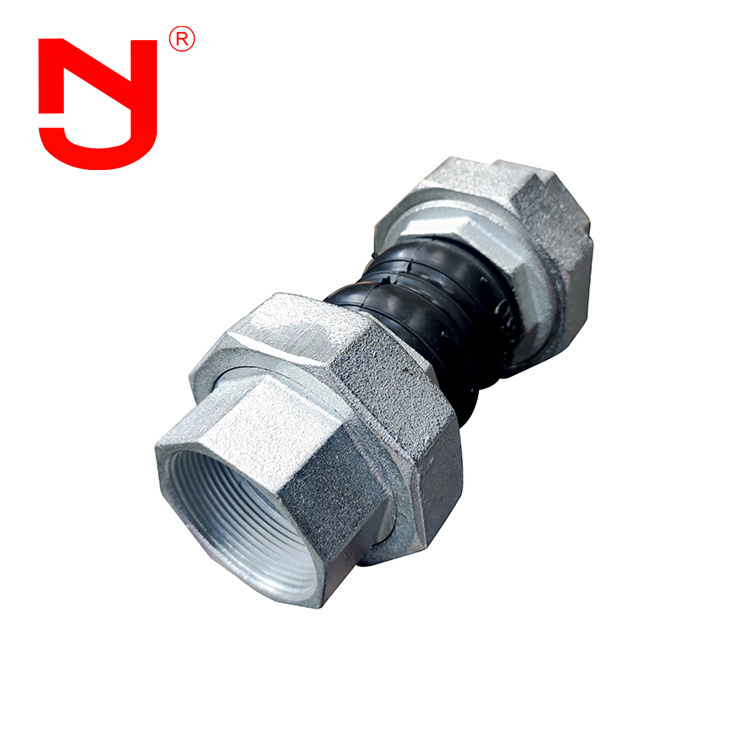

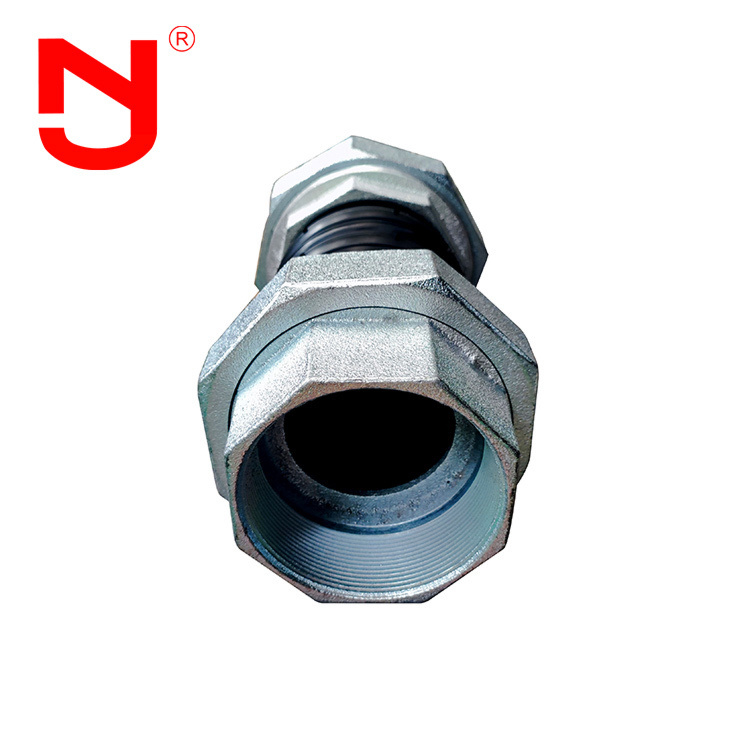

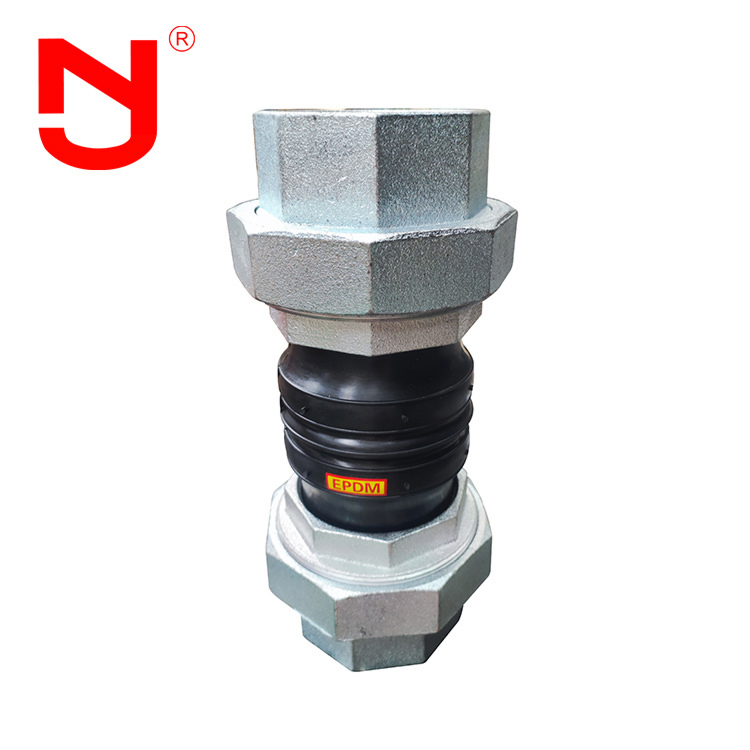

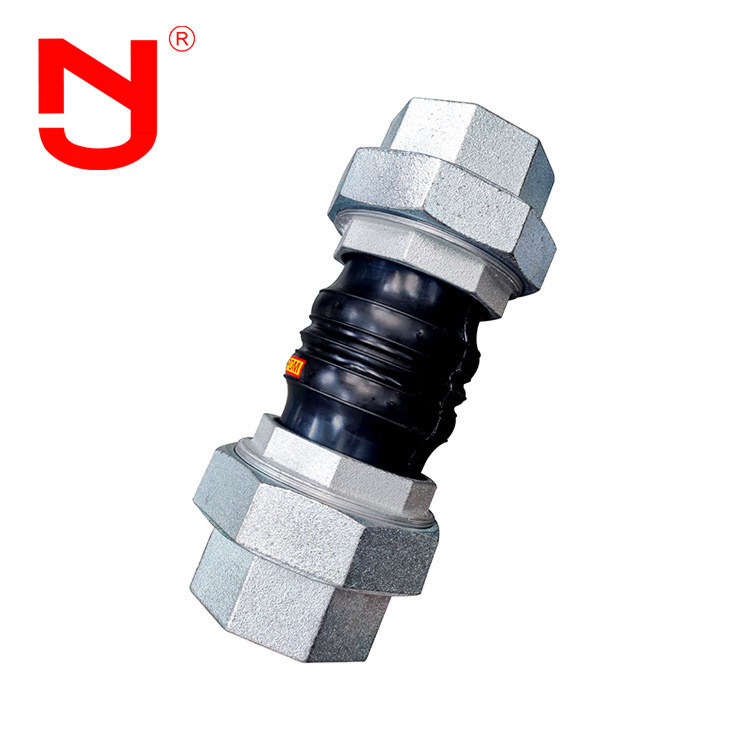

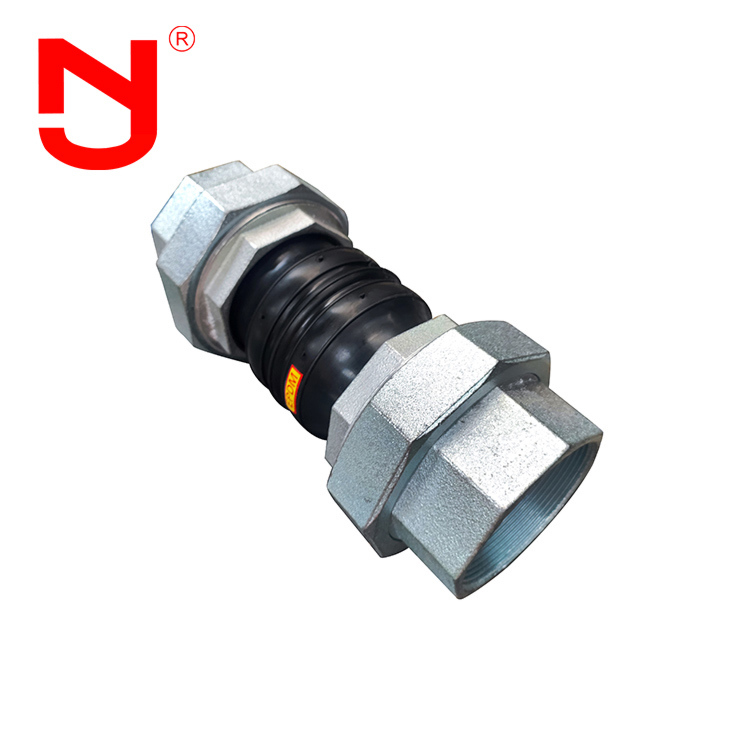

ステンレス鋼ねじユニオン Bspt ねじ継手 伸縮継手 配管
伸縮継手配管は、配管システムにおける熱膨張、収縮、振動、およびミスアライメントに対応するように設計された柔軟なコンポーネントです。パイプが軸方向、横方向、または角度方向に移動することを可能にし、応力、漏れ、または構造的損傷を引き起こしません。通常、ゴム、金属ベローズ、またはPTFEなどの材料で構成され、これらの継手はパイプセクション間に設置され、温度変動、圧力変動、または機械的力によって引き起こされる寸法の変化を吸収します。接続された機器（例：ポンプ、バルブ）へのストレスを軽減し、パイプの破裂を防ぐことで、HVAC、水処理、および工業用配管などの用途において、システムの長寿命、効率、および安全性を確保します。
伸縮継手配管の性能特性
1. 伸縮継手配管 は、体積が小さく、軽量で、弾力性が高く、機器のメンテナンスが容易という利点があります。
2. 伸縮継手配管 は、横方向、軸方向、および角度方向の変位が可能であり、パイプの非中心性やフランジの非平行性に制限されません。
3. 温度が上昇すると、NBR threaded expansion joint は膨張と収縮を行います。
4. 伸縮継手配管 は、構造物によって伝達されるノイズを低減し、強力な減衰能力を備えています。
5. さまざまなシナリオに応じて、異なるゴム材料を使用したNBR threaded expansion joint は、腐食性媒体によるゴム継手の内壁への腐食をより効果的に防ぎ、耐用年数を向上させることができます。
伸縮継手配管の技術データ
|
伸縮継手配管の主なデータ |
||||||
|
呼び径(DN) |
長さ |
軸方向変位(mm) |
水平変位 |
たわみ角度 |
||
|
mm |
インチ |
mm |
伸び |
圧縮 |
mm |
(a1+a2)° |
|
15 |
1/2 |
200 |
5-6 |
22 |
22 |
45° |
|
20 |
3/4 |
200 |
5-6 |
22 |
22 |
45° |
|
25 |
1 |
200 |
5-6 |
22 |
22 |
45° |
|
32 |
1 1/4 |
200 |
5-6 |
22 |
22 |
45° |
|
40 |
1 1/2 |
200 |
5-6 |
22 |
22 |
45° |
|
50 |
2 |
200 |
5-6 |
22 |
22 |
45° |
|
65 |
2 1/2 |
265 |
8-10 |
24 |
24 |
45° |
|
80 |
3 |
285 |
8-10 |
24 |
24 |
45° |
注：1. ねじ込みゴム伸縮継手の特別な要件は、ユーザーの図面に従ってカスタマイズできます。フランジ規格はGB / t9115.1-2000です。さまざまなフランジ規格（GB、JB、Hg、CB、ANSI、DIN、BSEN、NF、en、JIS、ISOなど）を製造に選択できます。 ねじ込みゴム伸縮継手のゴムボールは、天然ゴム、エチレンプロピレンジエンモノマーゴム、クロロプレンゴム、ブチルゴム、ブタジエンゴム、フッ素ゴムなどを使用できます。DN200を超えるねじ込みゴム伸縮継手を懸架給水に使用する場合は、パイプに固定サポートまたは固定サポートが必要であり、そうでない場合は、ねじ込みゴム伸縮継手に落下防止装置を取り付ける必要があります。
伸縮継手配管 詳細表示
伸縮継手配管の製造フロー
伸縮継手配管 がどのように作られているかご存知ですか？JINGNINGと一緒に見てみましょう。
適切なねじ込みゴム伸縮継手を選択し、媒体と選択された材料の適合性、完全な温度、圧力、および真空範囲、必要な動き、およびパイプラインフランジ間のサイズを理解することが非常に重要です。この情報があれば、Jingningのアプリケーションエンジニアは、あらゆるアプリケーションに最適な伸縮継手配管 を決定するのに役立ちます。
伸縮継手配管の利点
1. 伸縮継手配管 は15分間亜鉛メッキされており、高圧、高温、油、摩耗、腐食、酸、アルカリに耐性があります。
2. 伸縮継手配管 は、ポンプ、バルブ、消防設備、大きな振動のあるパイプ、および冷熱が頻繁に変化するパイプに接続されています。
3. NBR threaded expansion jointの天然ゴム含有量は47％で、老化することなく15年間連続して使用できます。
当社は海外の先進技術を導入し、中国の製造経験と組み合わせています。 Bspt threaded expansion jointの製造操作では、内側が高圧に耐え、ナイロンコードと内側ゴムがより良く組み合わされ、通常のThreaded Duct Expansion Jointよりも高い圧力をかけることができます。 Threaded Duct Expansion Joint は、内側のゴム層の完全な組み合わせ、明るく、清潔でシームレスであることが特徴です。 NBR threaded expansion jointのラベルは加硫プロセスを採用しており、Threaded Duct Expansion Jointのボールに完全に適合します。
伸縮継手配管の用途
伸縮継手配管 は、給排水、循環水、HVAC、防火、製紙、製薬、石油化学、船舶配管システム、ウォーターポンプ、コンプレッサー、ファン、その他の配管システムで広く使用できます。通常のThreaded Duct Expansion Jointは、-15℃〜115℃の空気、圧縮空気、水、海水、油、酸、アルカリを輸送するために使用されます。特殊タイプThreaded Duct Expansion Jointは、-30℃〜250℃を超える媒体、油または強アルカリ、強酸、固形材料を輸送するために使用されます。
よくある質問
Q1：ゴムの材質は何ですか？
A1：EPDM、CR、NBRなど。
Q2：材料証明書3.1を提供できますか？
A2：はい、材料証明書3.1を提供できます。材料証明書3.1のサンプルを入手するには、お問い合わせください。
Q3：フランジ（保持リング）の材質は何ですか？
A3：フランジの材質は、炭素鋼、ステンレス鋼、ダクタイル鋳鉄です。
Q4：MOQは何ですか？
A4：1個。
