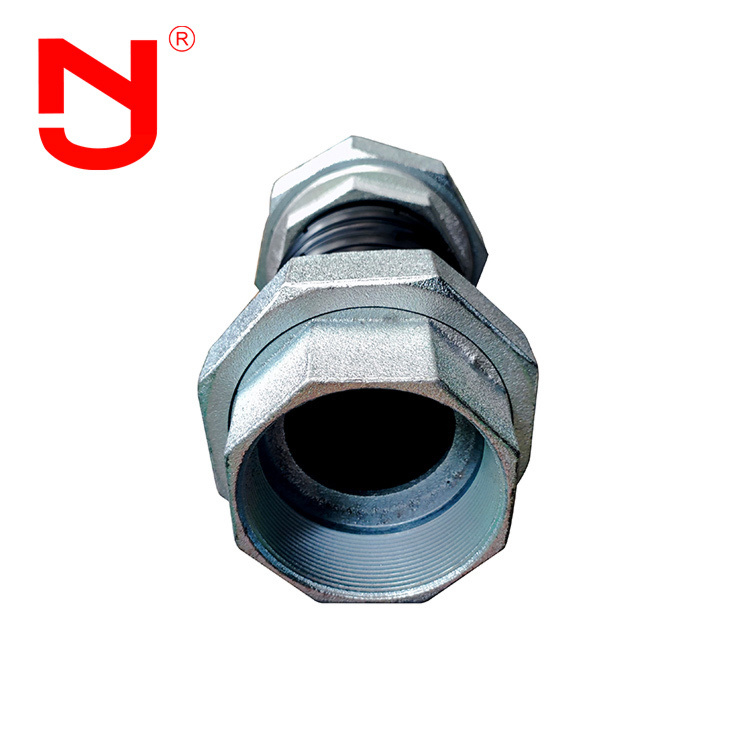

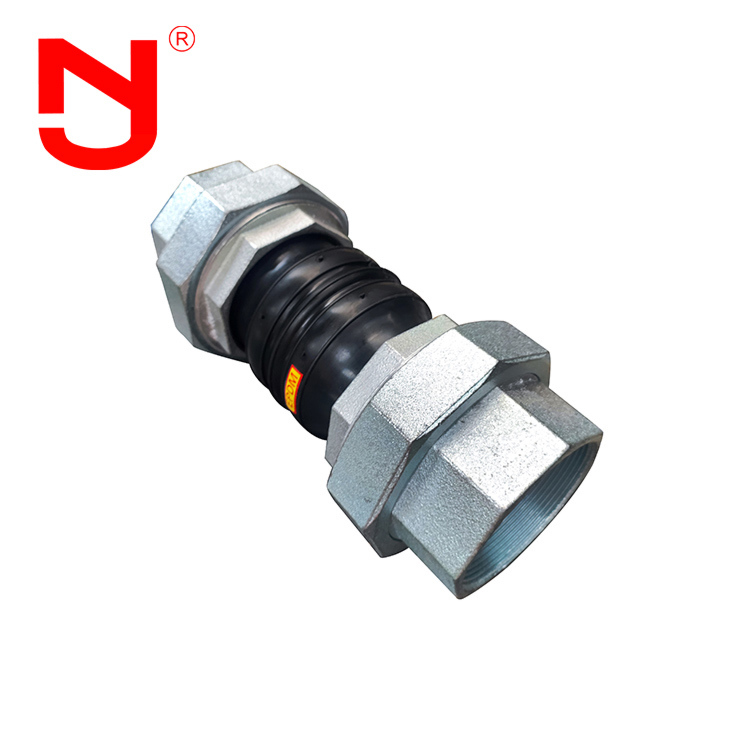

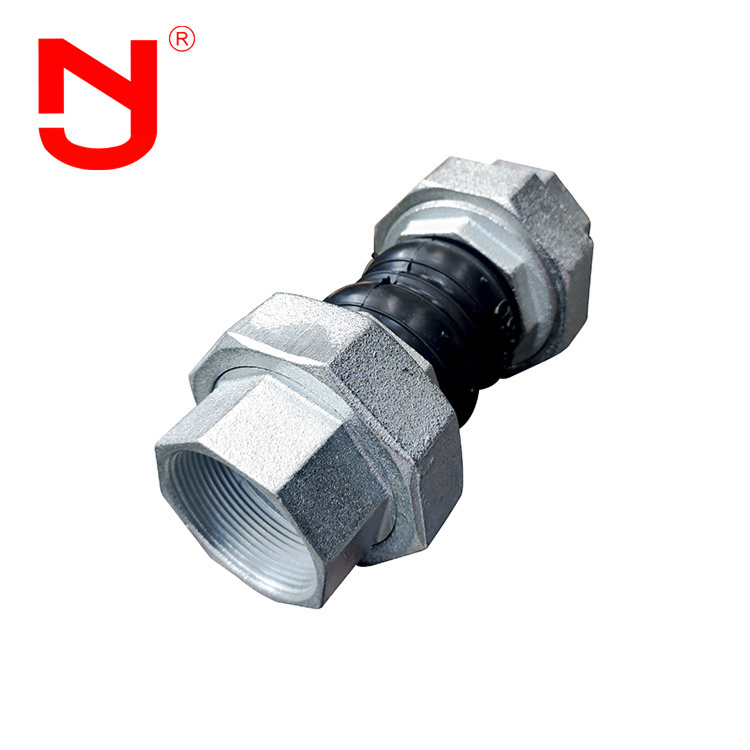

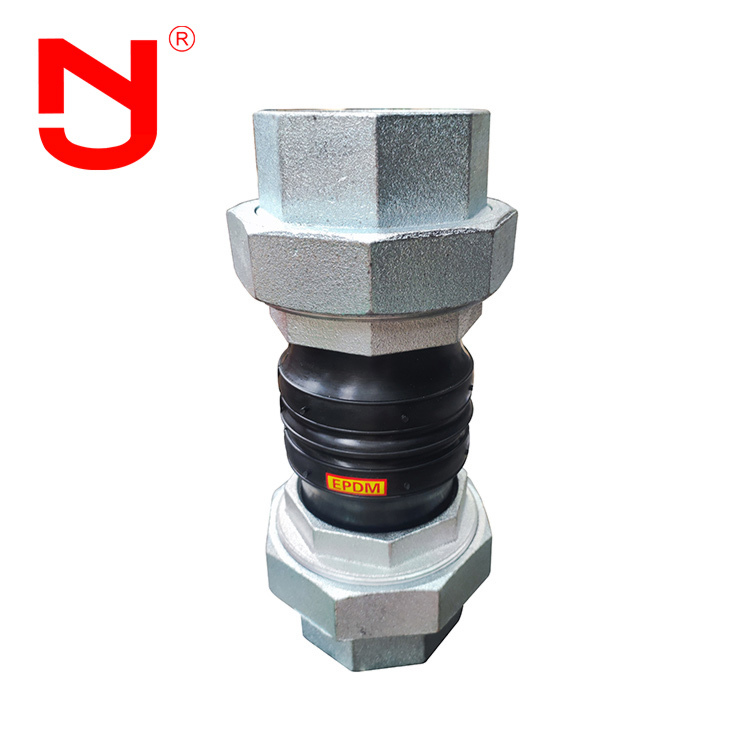

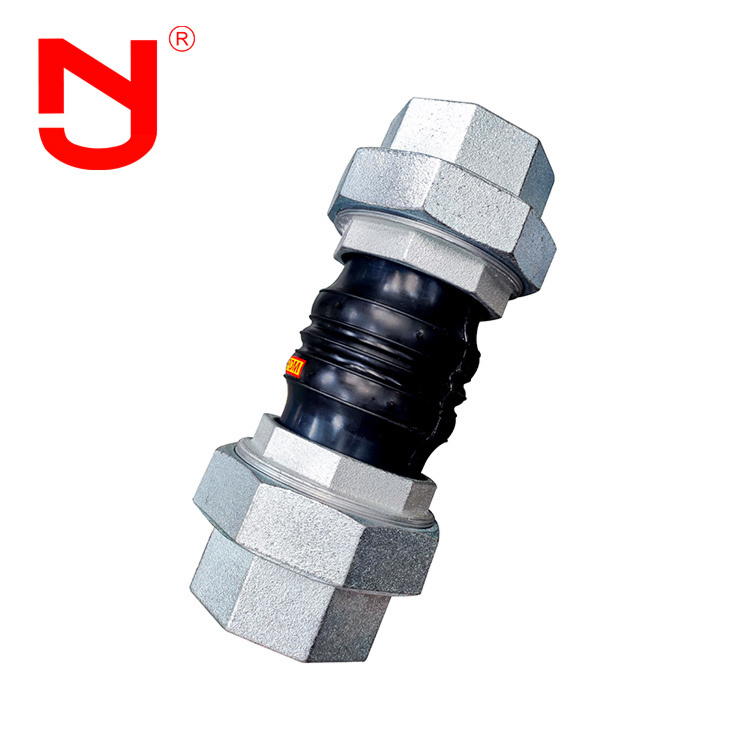

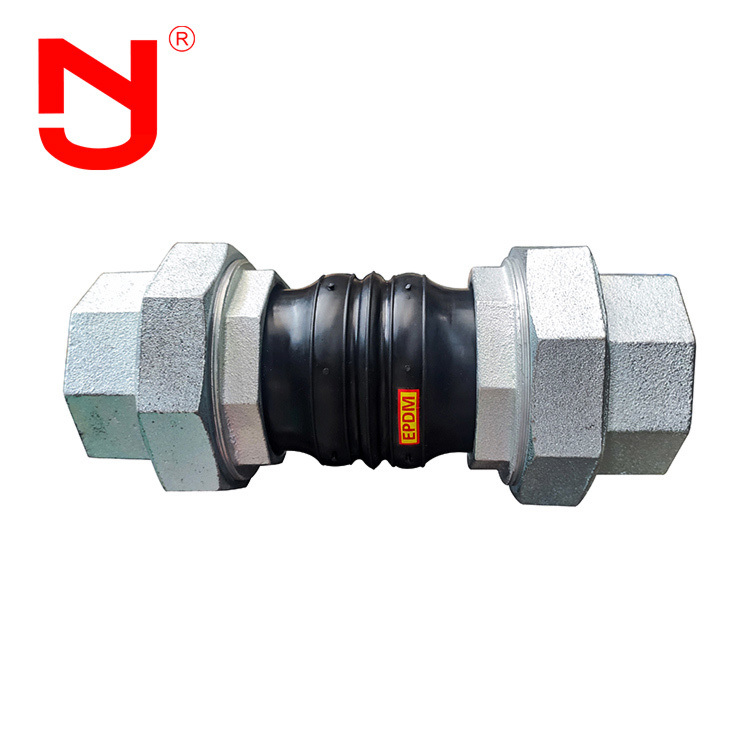

EPDM ステンレス鋼ねじ込みユニオン Bspt ねじ込みジョイントゴムパイプベローズ
パイプベローズコンポーネントは、温度変化、機械的振動、または設置エラーによって引き起こされる軸方向、横方向、および角度方向のパイプ変位を、ベローズの弾性変形能力によって効果的に補償し、応力集中によるパイプの損傷を防ぎます。そのコア構造は、金属（ステンレス鋼など）または非金属材料でできており、高い柔軟性、耐食性、およびシール性を特徴としています。石油、化学、発電、海洋、建設などの業界で、パイプラインの接続と補償用途に広く使用されています。
パイプベローズの性能特性
1. パイプベローズの用途ゴム pipe f は、小型、軽量、優れた弾性、および便利な機器メンテナンスという利点があります。
2. パイプベローズの用途ゴム pittings は、横方向、軸方向、および角度方向の変位が可能であり、パイプの非中心性やフランジの非平行性に制限されません。
3. 温度が上昇すると、Bspt threaded expansion joint は膨張と収縮を行います。
4. パイプベローズの用途ゴム pittings は、構造によって伝達されるノイズを低減し、強力な減衰能力を備えています。
5. さまざまなシナリオに応じて、パイプベローズの用途ゴム pipe f さまざまなゴム材料を使用することで、腐食性媒体によるゴムジョイント内壁の腐食をより効果的に防ぎ、耐用年数を向上させることができます。
パイプベローズの技術データ
|
の主なデータ ゴムパイプ継手 |
||||||
|
呼び径（DN） |
長さ |
軸方向変位（mm） |
水平変位 |
たわみ角 |
||
|
mm |
インチ |
mm |
拡張 |
圧縮 |
mm |
(a1+a2)° |
|
15 |
1/2 |
200 |
5-6 |
22 |
22 |
45° |
|
20 |
3/4 |
200 |
5-6 |
22 |
22 |
45° |
|
25 |
1 |
200 |
5-6 |
22 |
22 |
45° |
|
32 |
1 1/4 |
200 |
5-6 |
22 |
22 |
45° |
|
40 |
1 1/2 |
200 |
5-6 |
22 |
22 |
45° |
|
50 |
2 |
200 |
5-6 |
22 |
22 |
45° |
|
65 |
2 1/2 |
265 |
8-10 |
24 |
24 |
45° |
|
80 |
3 |
285 |
8-10 |
24 |
24 |
45° |
注：1. ねじ込みゴム伸縮継手の特別な要件は、ユーザーの図面に従ってカスタマイズできます。フランジ規格はGB / t9115.1-2000です。さまざまなフランジ規格（GB、JB、Hg、CB、ANSI、DIN、BSEN、NF、en、JIS、ISOなど）を製造に選択できます。 ねじ込みゴム伸縮継手のゴムボールは、天然ゴム、エチレンプロピレンジエンモノマーゴム、クロロプレンゴム、ブチルゴム、ブタジエンゴム、フッ素ゴムなどとして使用できます。DN200を超えるねじ込みゴム伸縮継手をサスペンション給水に使用する場合は、パイプに固定サポートまたは固定サポートが必要です。そうでない場合、ねじ込みゴム伸縮継手には落下防止装置を取り付ける必要があります。
パイプベローズ 詳細表示
パイプベローズの製造フロー
パイプベローズの製造方法をご存知ですか？JINGNINGと一緒に見てみましょう。
パイプラインの適切なは、-15℃〜115℃の空気、圧縮空気、水、水、海水、油、酸、アルカリを輸送するために使用されます。特殊タイプthreaded joint rubber flexible cを選択し、選択した材料との媒体の適合性、完全な温度、圧力、真空範囲、必要な動き、およびパイプラインフランジ間のサイズを理解することが非常に重要です。この情報があれば、Jingningのアプリケーションエンジニアは、あらゆるアプリケーションに最適なは、-15℃〜115℃の空気、圧縮空気、水、水、海水、油、酸、アルカリを輸送するために使用されます。特殊タイプthreaded joint rubber flexible cを決定するのに役立ちます。
パイプベローズ 利点
1. パイプベローズの用途ゴム pipe fは15分間亜鉛メッキされており、高圧、高温、油、摩耗、腐食、酸、アルカリに耐性があります。
2. パイプベローズの用途ゴム pipe fは、ポンプ、バルブ、消防設備、大きな振動のあるパイプ、および冷熱が頻繁に変化するパイプに接続されています。
3. の天然ゴム含有量 Bspt threaded expansion jointは47％で、老化することなく15年間連続して使用できます。
当社は海外の先進技術を導入し、中国の製造経験と組み合わせています。 tthreaded joint rubber flexible cの製造操作では、内側が高圧に耐え、ナイロンコードと内側ゴムがより良く組み合わされ、通常のBspt threaded expansion jointよりも高い圧力に耐えることができます。 パイプベローズの用途ゴム pipe fは、内側のゴム層の完全な組み合わせ、明るく、清潔でシームレスであることを特徴としています。 は、-15℃〜115℃の空気、圧縮空気、水、水、海水、油、酸、アルカリを輸送するために使用されます。特殊タイプthreaded joint rubber flexible cのラベルは加硫プロセスを採用しており、Bspt threaded expansion joint
のボールに完全に適合します。
パイプベローズの用途ゴム pipe fittingsは、-15℃〜115℃の空気、圧縮空気、水、水、海水、油、酸、アルカリを輸送するために使用されます。特殊タイプthreaded joint rubber flexible connectorは、-15℃〜115℃の空気、圧縮空気、水、水、海水、油、酸、アルカリを輸送するために使用されます。特殊タイプthreaded joint rubber flexible connector
は、-30℃〜250℃を超える媒体、油または強アルカリ、強酸、固形材料を輸送するために使用されます。
よくある質問
Q1ゴムの材質は何ですか？
A1：材料はEPDM、NBR、CR、SBRです。
Q2：パッケージは何ですか？A2：
パッケージはカートンボックスと頑丈な合板ケースです。
Q3：使用圧力は？A3：
使用圧力は1.0Mpa、1.6 Mpa、2.5Mpaです。
Q4：図面を提供できますか？A4：はい、図面を提供できます。図面を入手するには、お問い合わせください。
