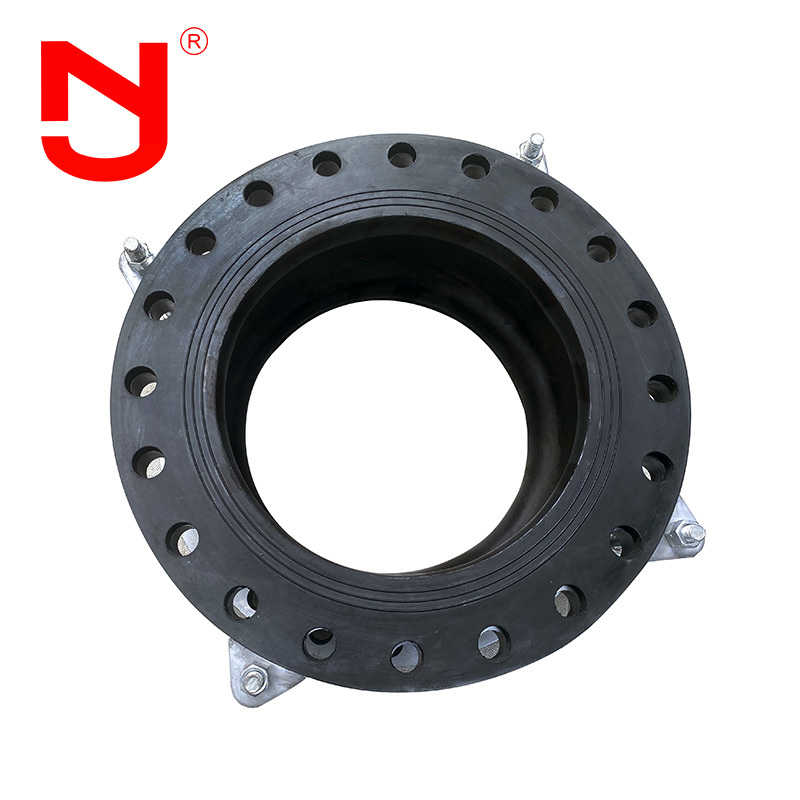

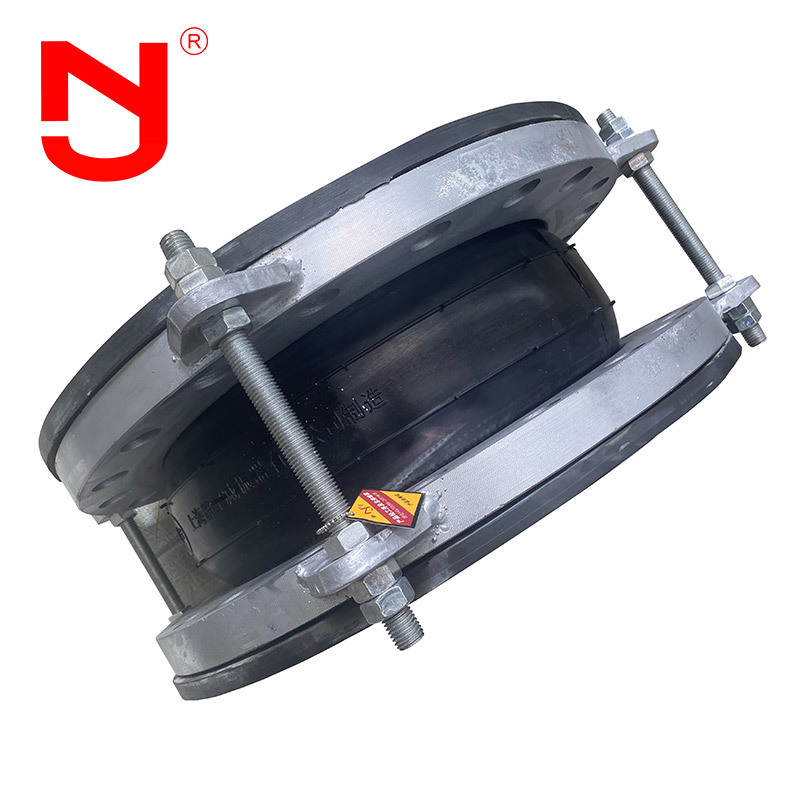

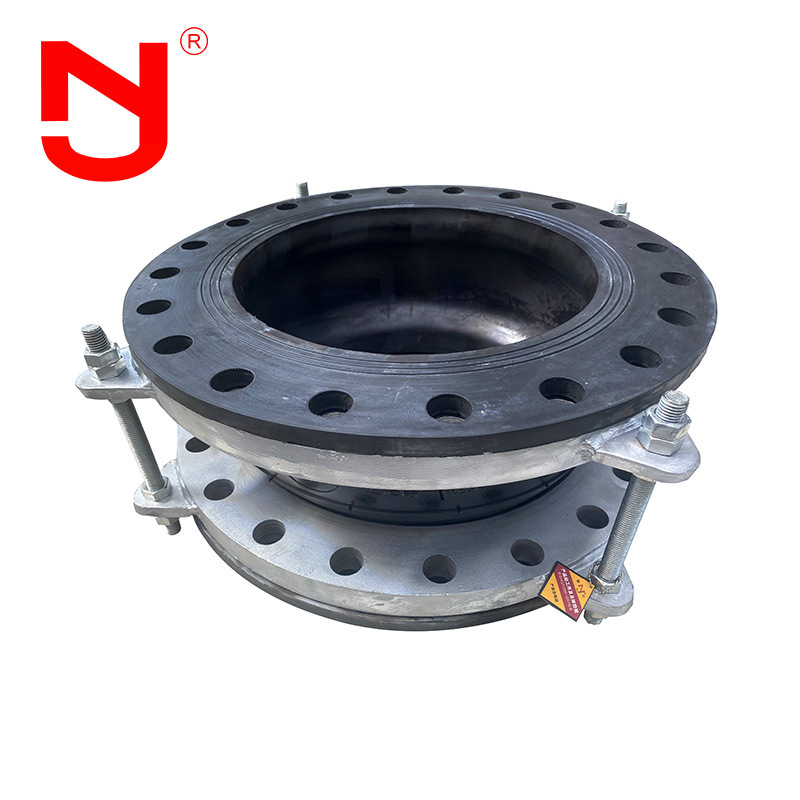

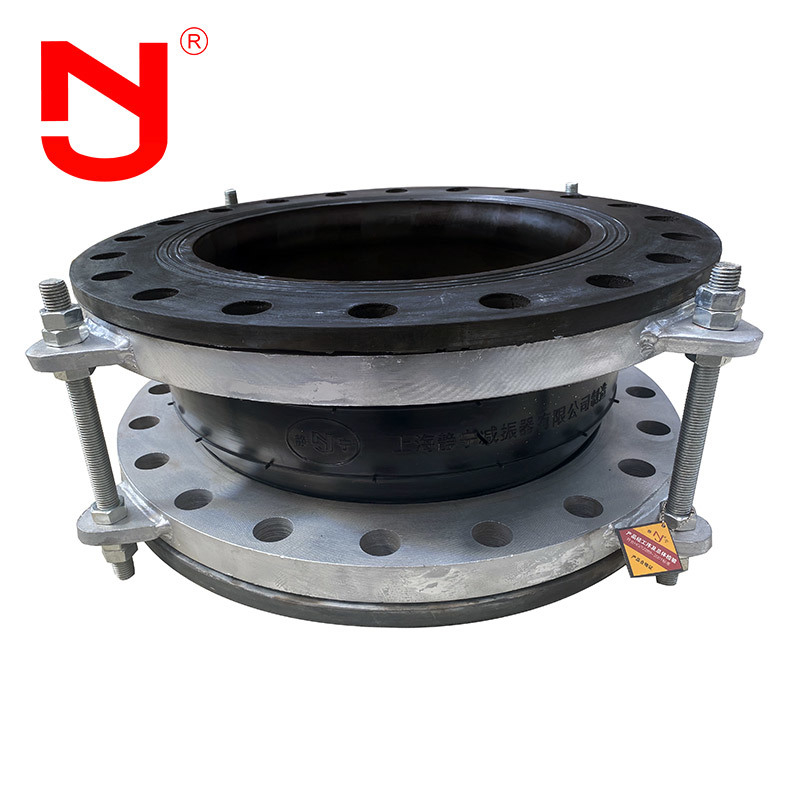

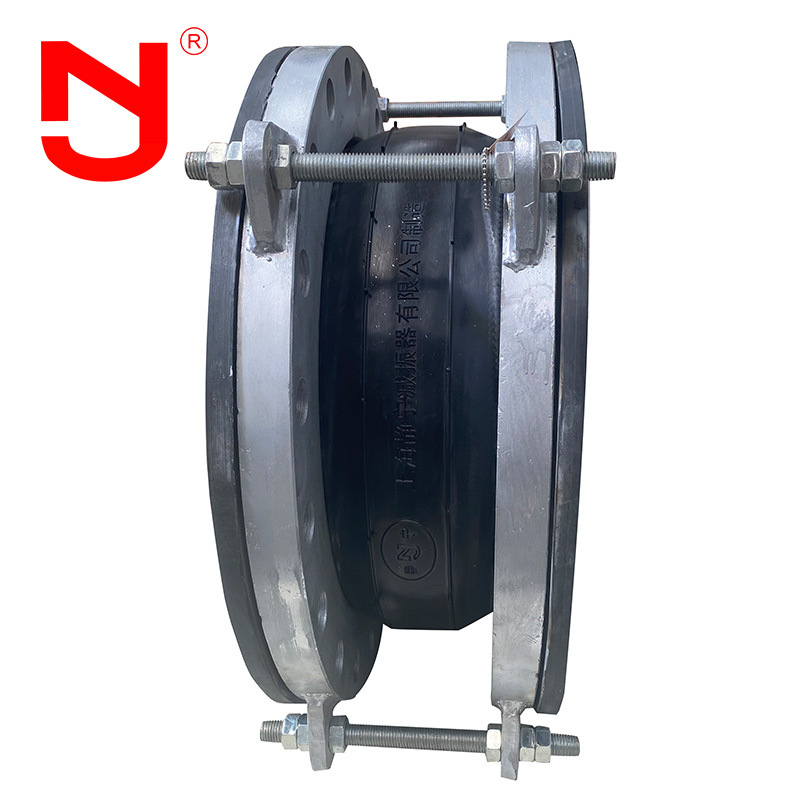

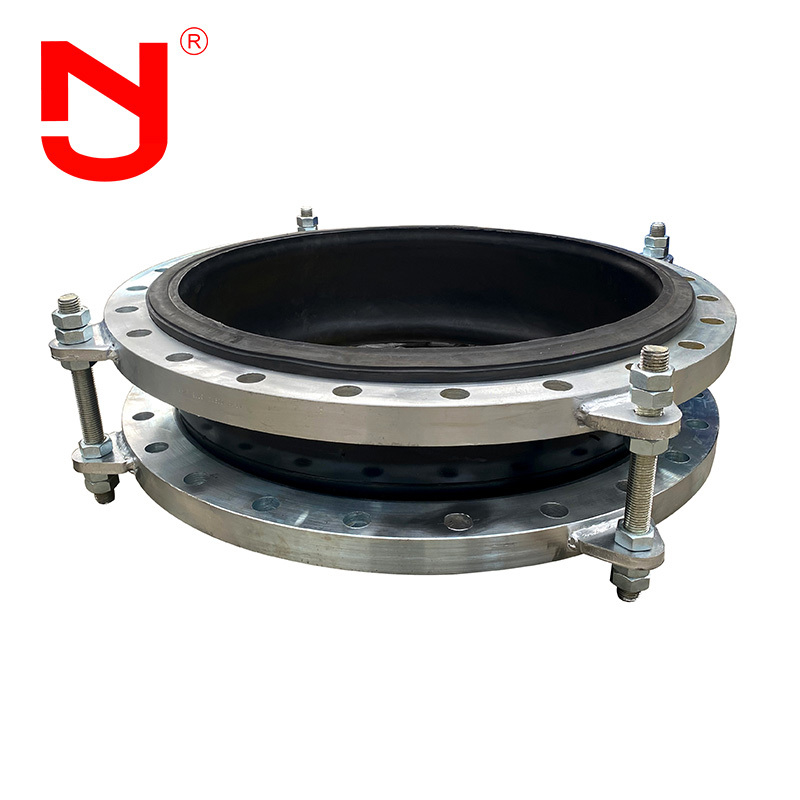

EPDMゴムワイドアーチベローズ型エキスパンションジョイントメーカーエキスパンションコンペンセーター
製品説明
? は、工業用配管システムにおける大きな熱膨張、振動絶縁、およびミスアライメントに対応するように設計された、非常に柔軟なエキスパンションジョイントです。 複数のコルゲーションを備えた補強されたハイアーチゴム構造を特徴とし、これらのベローズは、さまざまな圧力と温度下で漏れのないシールを維持しながら、優れた多方向移動能力（軸方向、横方向、および角度方向）を提供します。
性能特性
1.高い柔軟性
必要に応じて、ジョイントの補強層のサイズ、形状、および厚さを調整します。
2.多様な補強材
手巻きゴムジョイントは、必要な機械的強度と耐食性を提供するために、さまざまな補強材を使用できます。
3.高耐圧性
手巻きは、ジョイントの構造的均一性を確保し、それによって耐圧性と全体的な強度を向上させることができます。
4.メンテナンスと交換が容易
通常、フランジまたはねじ付きインターフェースが装備されており、設置と交換が容易で、パイプラインシステムのダウンタイムを短縮します。
製品仕様
| サイズ | 長さ | 動作中の許容移動量 | ||||
| mm | インチ | mm | 軸方向圧縮mm | 軸方向伸長 mm |
横方向移動 mm |
角度たわみmm |
| 32 | 1 1/4 | 95 | ||||
| 40 | 1 1/2 | 95 | ||||
| 50 | 2 | 105 | 20 | 12 | 14 | 35° |
| 65 | 2 1/2 |
115 |
20 | 12 | 14 | 35° |
| 80 | 3 | 135 | 20 | 12 | 14 | 35° |
| 100 | 4 | 150 | 20 | 12 | 14 | 33° |
| 125 | 5 | 165 | 20 | 12 | 14 | 28° |
| 150 | 6 | 180 | 20 | 12 | 14 | 22° |
| 200 | 8 | 210 | 20 | 12 | 14 | 18° |
| 250 | 10 | 230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 255 | 25 | 16 | 22 | 15° |
| 600 | 24 |
260 |
25 | 16 | 22 | 15° |
| 700 | 28 |
260 |
25 | 16 | 22 | 15° |
| 800 | 32 |
260 |
25 | 16 | 22 | 15° |
| 900 | 36 |
260 |
25 | 16 | 22 | 15° |
| 1000 | 40 | 260 | 26 | 18 | 22 | 15° |
|
注：媒体が油、酸性またはアルカリ性物質であり、使用温度に特別な要件がある場合は、手紙または図面を送ってカスタマイズできます。注文時に指定してください。 |
製品詳細
製造フロー
|
1.原材料 トップレベルCR/EPDM/NBR ゴム原材料、 再生ゴムなし |
2.可塑化 と混合 ナイロンとのより良い曲げのための特別な配合、より良い強度、シーリングのために |
3.ワークブランクのラッピング 銅メッキ鋼線補強により、引き抜きを防止 |
|
4.加硫 自動加硫機は、加硫時間と圧力を保証します |
5.検査 |
6. 包装 |
ワイドアーチベローズ型
優れたシール性と圧縮特性により、パイプラインシステムで重要な役割を果たします。 このタイプのジョイントは、パイプラインの振動と変位を効果的に吸収し、ノイズを低減できるため、給排水、下水処理、化学工業、石油、衛生などの分野のパイプラインシステムで広く使用されています。当社のサービス
1.24時間オンライン
2.無料サンプル提供
3.カスタマイズのサポート
4.図面の提供
5.複数の支払いスタイルから選択可能
6.工場検査（材料、仕様、数量、圧力、包装）
7.長い保証期間
8.輸送に適した包装
お客様
証明書
よくある質問
Q1
:材料は何ですかのワイドアーチベローズ型?A4
:材料はEPDM、NBR、CR、SBRです。作業条件によって異なります。Q2
:保証期間は何ですかのワイドアーチベローズ型?A4
:18ヶ月の保証を提供しています。Q3
:使用温度は何ですかのワイドアーチベローズ型?A4
:使用温度は-20℃〜100℃です。Q4
:パッケージは何ですかのワイドアーチベローズ型?A4
:パッケージはカートンボックスと頑丈な合板ケースです。
