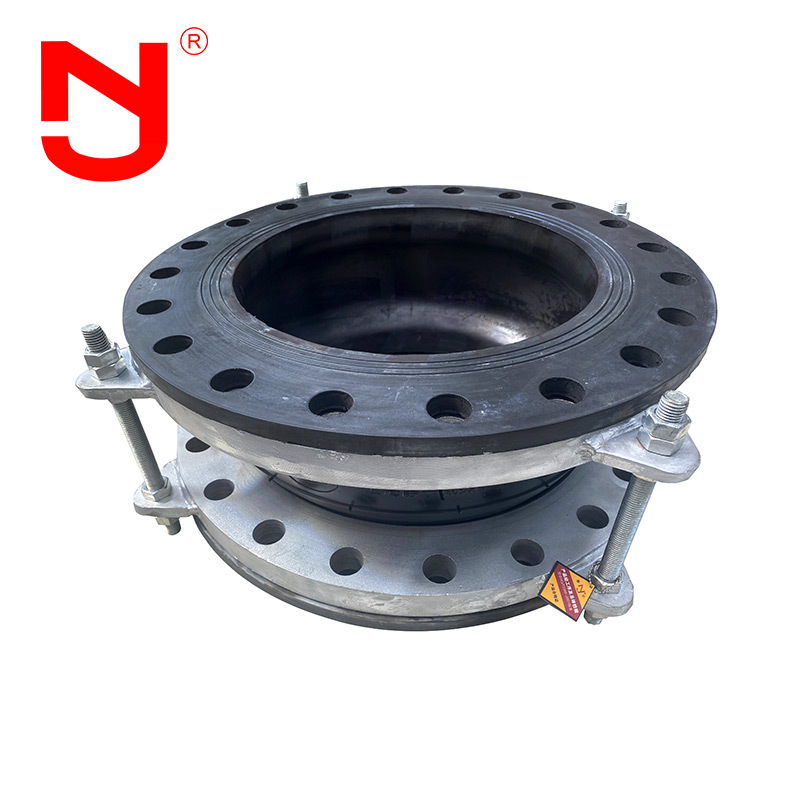

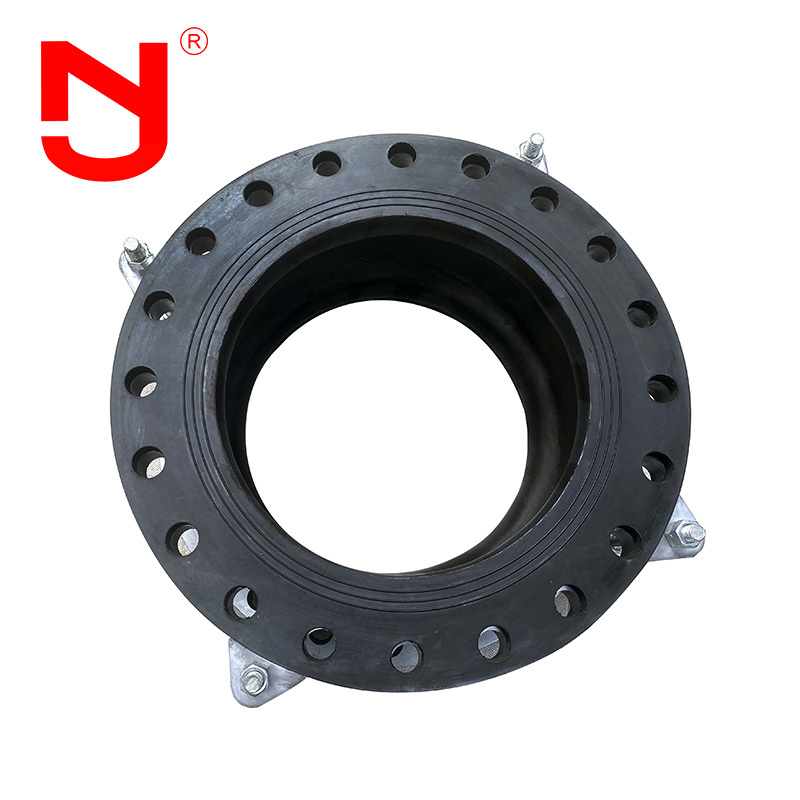

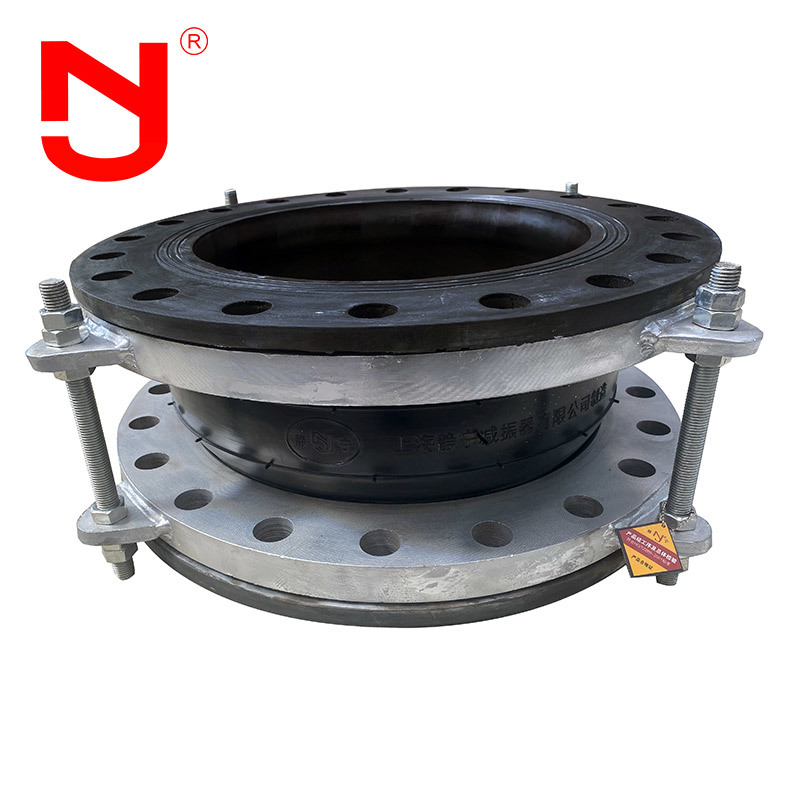

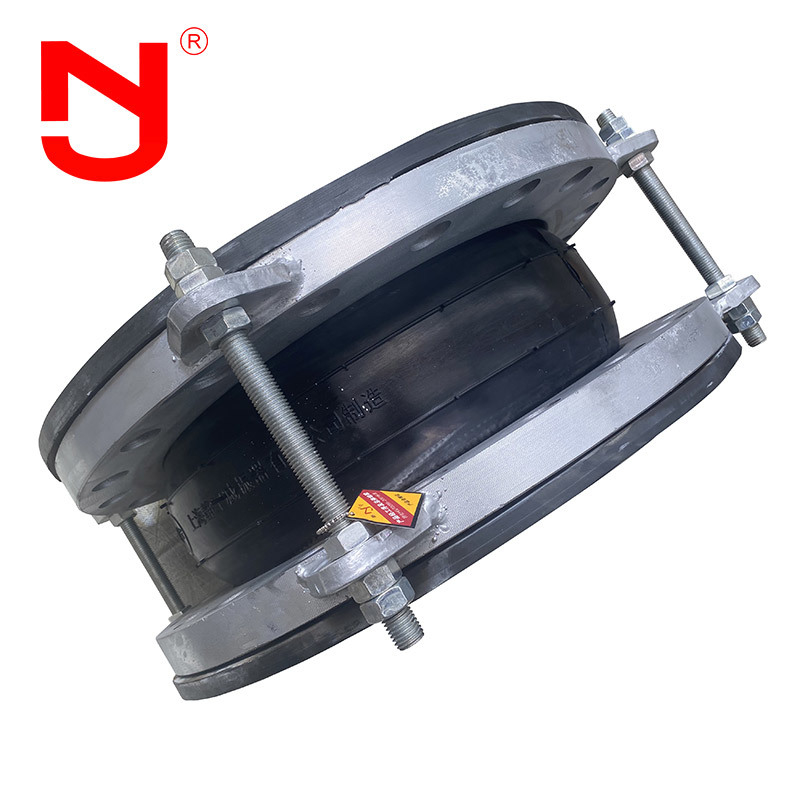

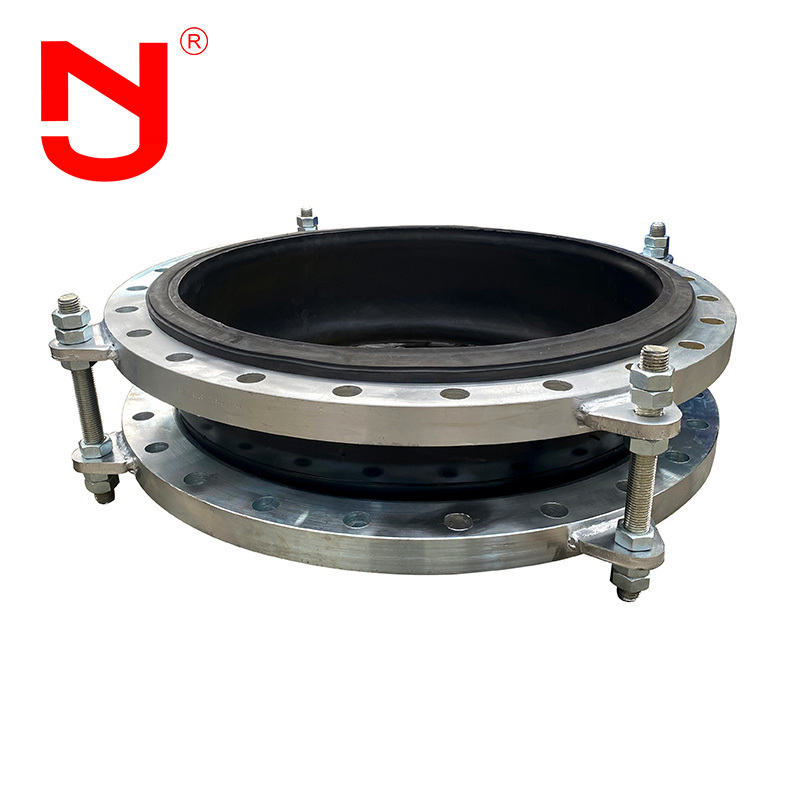

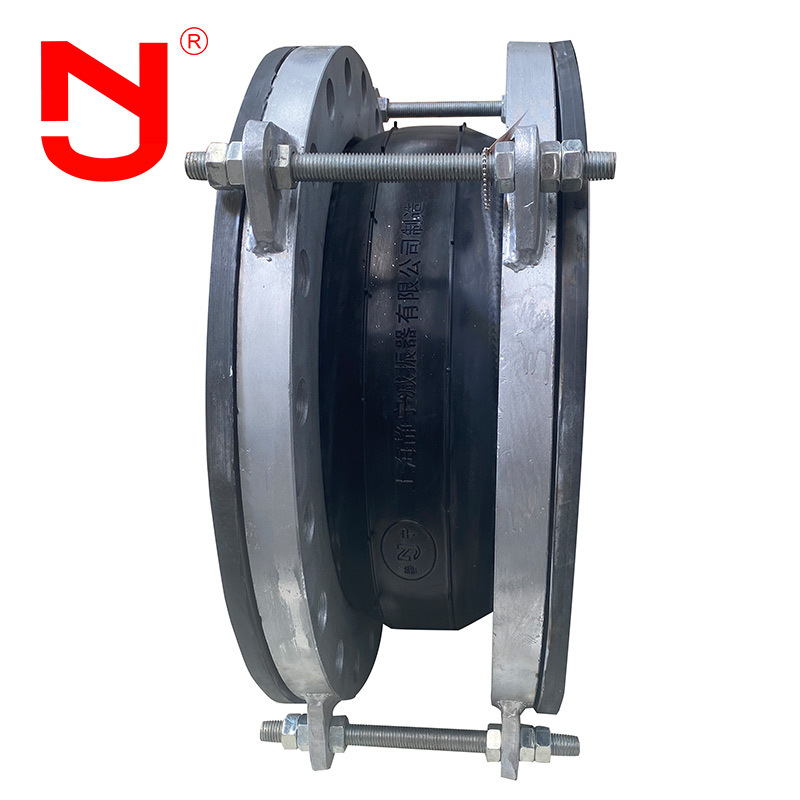

ワイドアーチゴムジョイントメーカー 特注品
製品の説明
ワイドアーチゴムジョイントは、多様な産業用途の配管システムにおいて、複雑な動きに対応し、振動を吸収するために設計された特殊なフレキシブルコネクタです。補強されたハイアーチゴム構造を特徴とし、熱膨張、機械力、地盤沈下などによって生じる軸方向、横方向、角度方向の変位を処理する優れた柔軟性を提供し、ポンプ、バルブ、パイプラインなどの接続機器へのストレスを最小限に抑えます。
性能特性
1.高い柔軟性
必要に応じて、ジョイントの補強層のサイズ、形状、厚さを調整します。
2.多様な補強材
手巻きゴムジョイントは、必要な機械的強度と耐食性を提供するために、さまざまな補強材を使用できます。
3.高い耐圧性
手巻きは、ジョイントの構造的均一性を確保し、耐圧性と全体的な強度を向上させることができます。
4.メンテナンスと交換が容易
通常、フランジまたはねじ付きインターフェースが装備されており、設置と交換が容易で、パイプラインシステムのダウンタイムを短縮します。
製品仕様
| サイズ | 長さ | 動作中の許容移動量 | ||||
| mm | インチ | mm | 軸方向圧縮 mm | 軸方向伸長 mm |
横方向移動 mm |
角度たわみ mm |
| 32 | 1 1/4 | 95 | ||||
| 40 | 1 1/2 | 95 | ||||
| 50 | 2 | 105 | 20 | 12 | 14 | 35° |
| 65 | 2 1/2 |
115 |
20 | 12 | 14 | 35° |
| 80 | 3 | 135 | 20 | 12 | 14 | 35° |
| 100 | 4 | 150 | 20 | 12 | 14 | 33° |
| 125 | 5 | 165 | 20 | 12 | 14 | 28° |
| 150 | 6 | 180 | 20 | 12 | 14 | 22° |
| 200 | 8 | 210 | 20 | 12 | 14 | 18° |
| 250 | 10 | 230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 255 | 25 | 16 | 22 | 15° |
| 600 | 24 |
260 |
25 | 16 | 22 | 15° |
| 700 | 28 |
260 |
25 | 16 | 22 | 15° |
| 800 | 32 |
260 |
25 | 16 | 22 | 15° |
| 900 | 36 |
260 |
25 | 16 | 22 | 15° |
| 1000 | 40 | 260 | 26 | 18 | 22 | 15° |
|
注：媒体が油、酸性またはアルカリ性物質であり、使用温度に特別な要件がある場合は、手紙または図面を送ってカスタマイズできます。注文時に指定してください。 |
製品詳細
製造フロー
|
1.原材料 トップレベルのCR/EPDM/NBR ゴム原材料、 再生ゴムなし |
2.可塑化 と混合 ナイロンとのより良い曲げのための特別な配合、より良い強度、シーリングのために |
3.ワークブランクのラッピング 銅メッキ鋼線補強材は引き抜きを防ぎます |
|
4.加硫 自動加硫機は加硫時間と圧力を保証します |
5.検査 |
6. 包装 |
ワイドアーチゴムジョイント
?当社のサービス
1.24時間オンライン
2.無料サンプル提供
3.カスタマイズのサポート
4.図面の提供
5.複数の支払いスタイルから選択可能
6.工場検査（材料、仕様、数量、圧力、包装）
7.長い保証期間
8.輸送に適した包装
お客様
証明書
よくある質問
Q1
:材料は何ですかのワイドアーチゴムジョイント?A4
:材料はEPDM、NBR、CR、SBRなどです。使用条件によって異なります。Q2
:保証期間は何ですかのワイドアーチゴムジョイント?A4
:18ヶ月の保証を提供しています。Q3
:使用温度は何ですかのワイドアーチゴムジョイント?A4
:使用温度は-20℃～100℃です。Q4
:パッケージは何ですかのワイドアーチゴムジョイント?A4
:パッケージはカートンボックスと頑丈な合板ケースです。
