起源の場所:
中国
ブランド名:
JINGNING
証明:
CE，ISO
モデル番号:
RLJS
連絡 ください

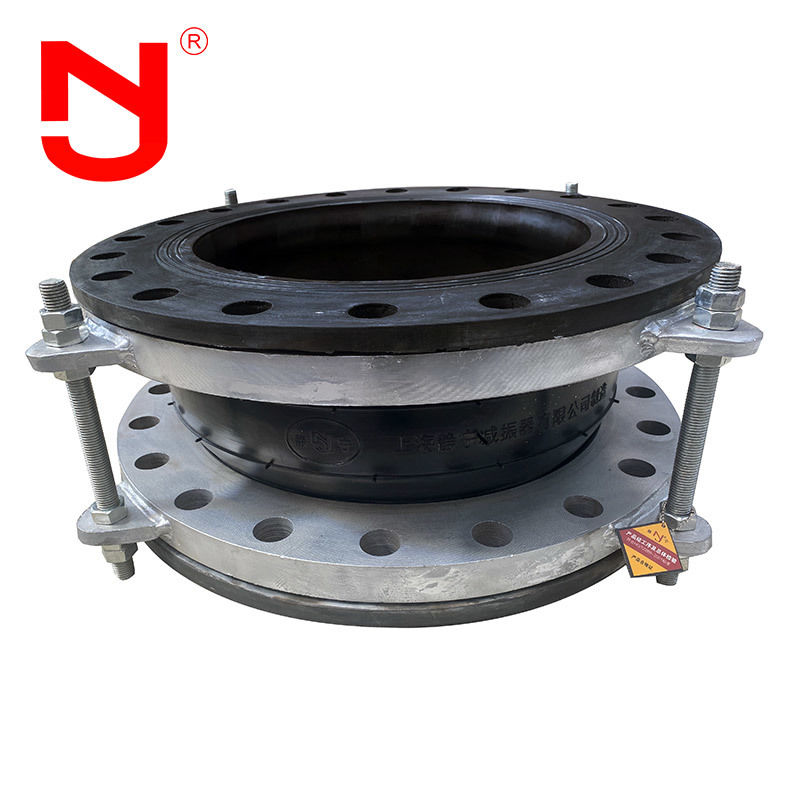

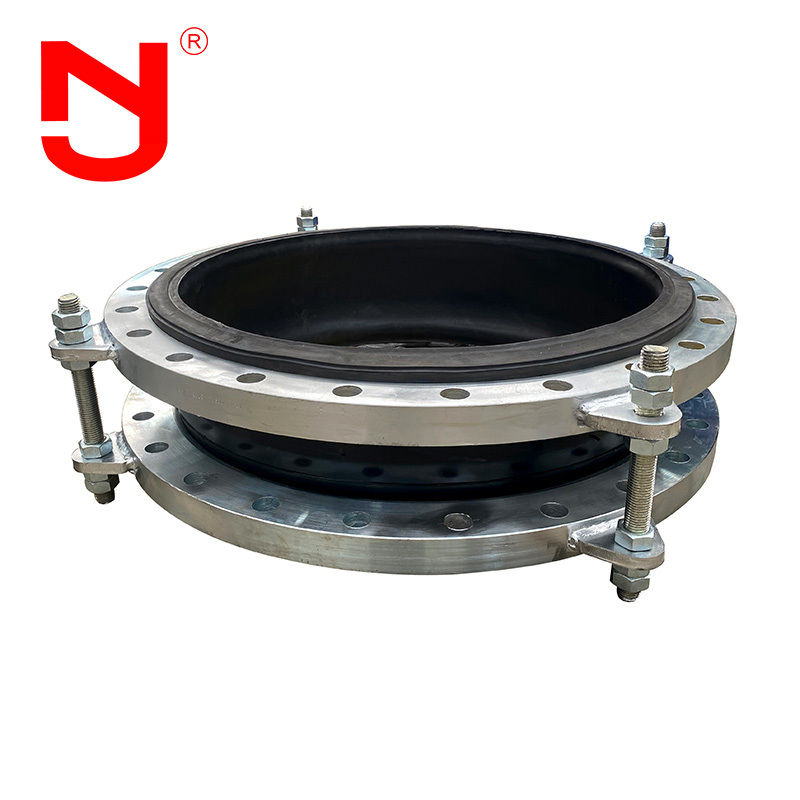

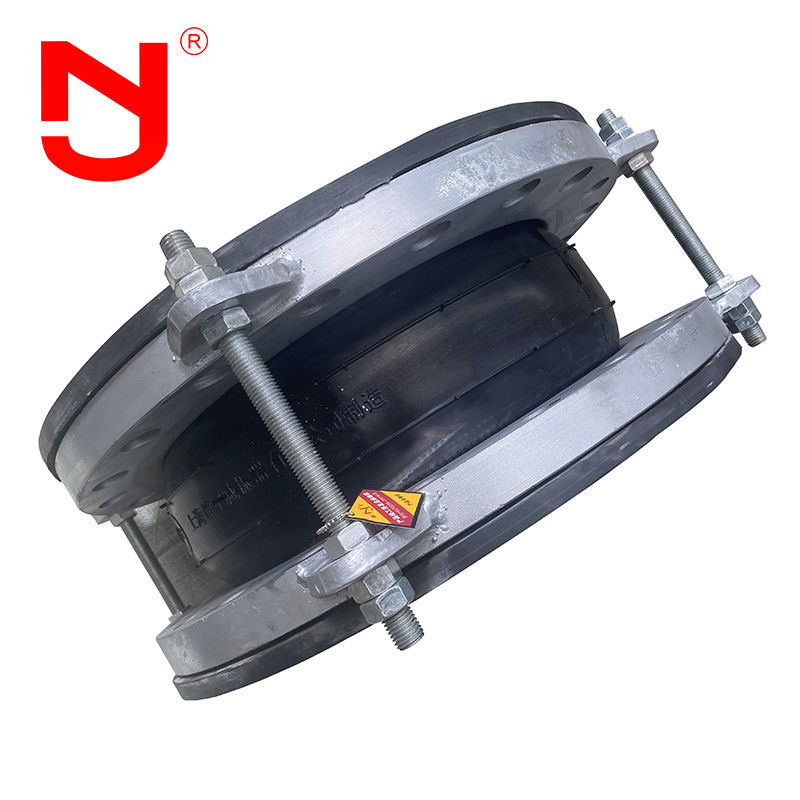

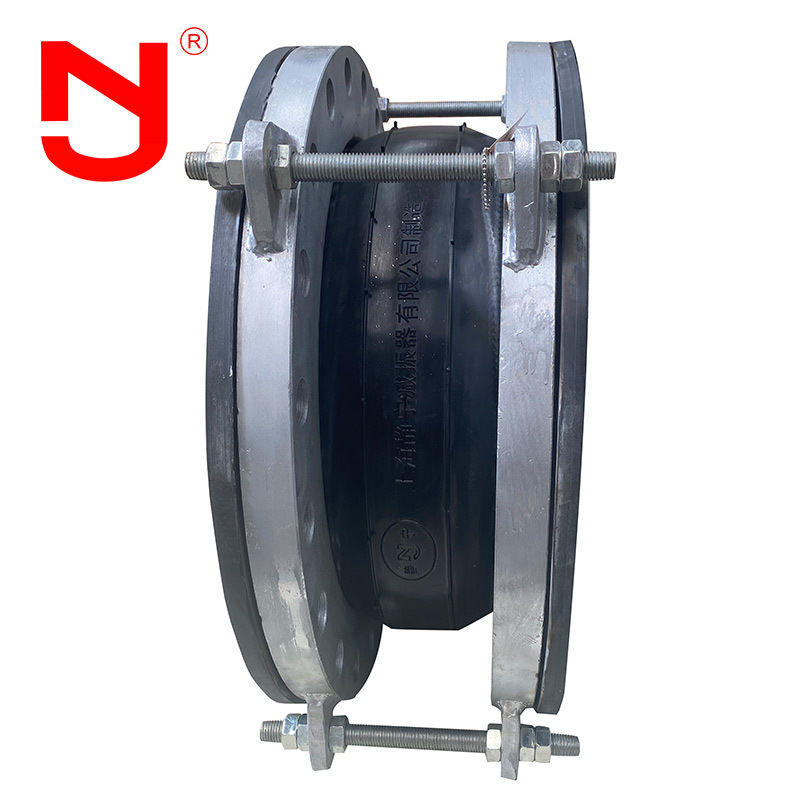

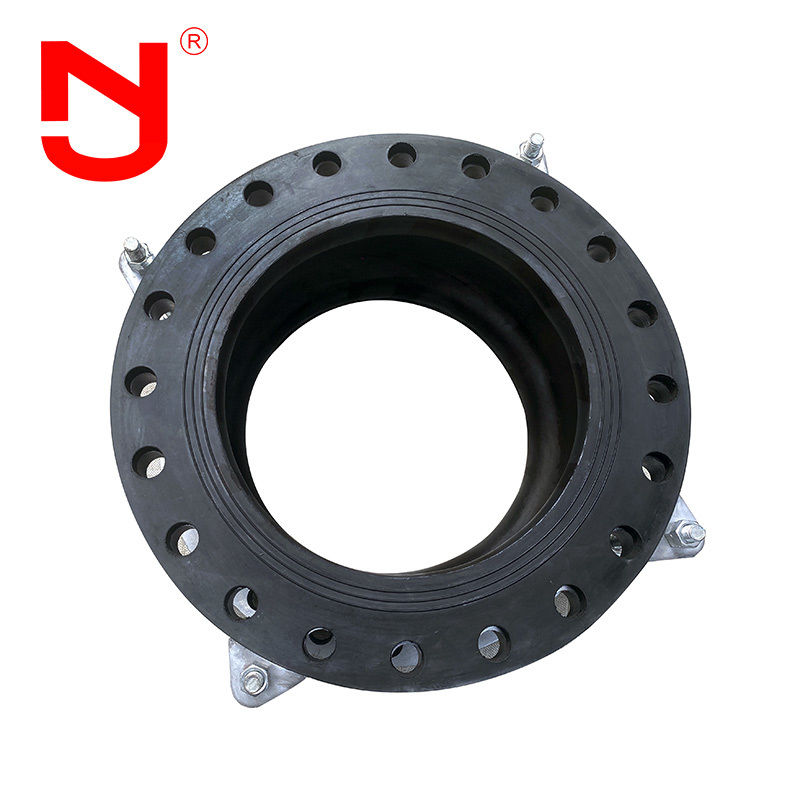

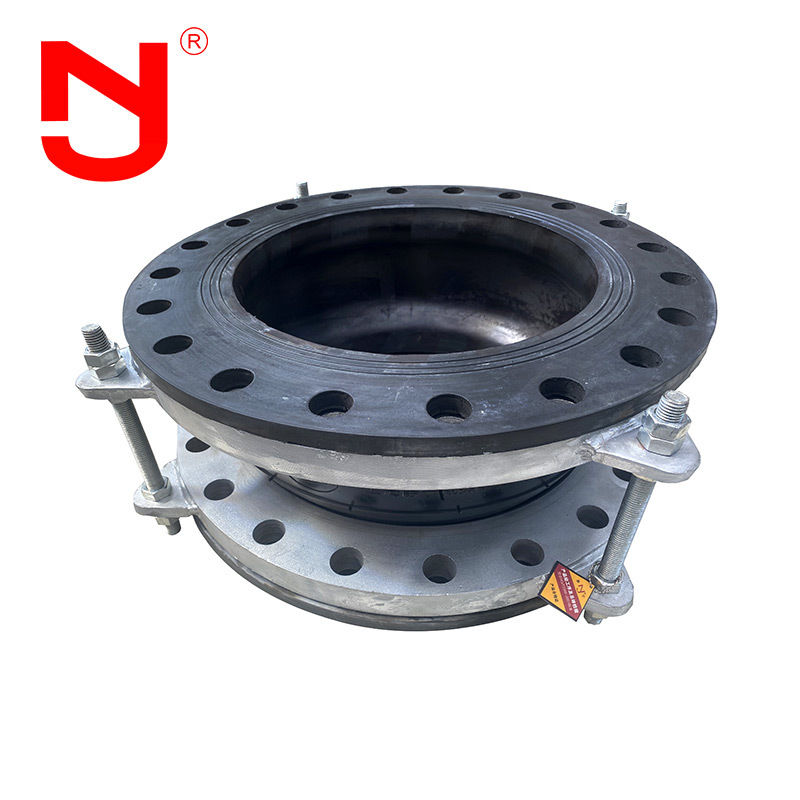

広アーチ型フレキシブルラバージョイント カタログ メーカー 特注品
製品説明
広アーチ型フレキシブルラバージョイント は、要求の厳しい産業およびエンジニアリング用途において、複雑な変位補償と振動絶縁に対応するように設計された高性能パイプラインコネクタです。 強化ゴムアーチ構造で設計されており、熱膨張、機械的振動、またはパイプラインのずれによって生じる軸方向、横方向、および角度方向の変位を吸収できる優れた柔軟性を提供します。 この設計により、ポンプやバルブなどの接続機器への応力集中を最小限に抑え、騒音伝達を低減し、システムの寿命を延ばします。
性能特性
1. 高い柔軟性
ニーズに応じて、ジョイントの補強層のサイズ、形状、厚さを調整します。
2. 多様な補強材
手巻きゴムジョイントは、さまざまな補強材を使用して、必要な機械的強度と耐食性を提供できます。
3. 高い耐圧性
手巻きは、ジョイントの構造的均一性を確保し、耐圧性と全体的な強度を向上させることができます。
4. メンテナンスと交換が容易
通常、フランジまたはねじ付きインターフェースが装備されており、設置と交換が容易で、パイプラインシステムのダウンタイムを短縮します。
製品仕様
| サイズ | 長さ | 動作中の許容移動量 | ||||
| mm | インチ | mm | 軸方向圧縮 mm | 軸方向伸長 mm |
横方向移動 mm |
角度たわみ mm |
| 32 | 1 1/4 | 95 | ||||
| 40 | 1 1/2 | 95 | ||||
| 50 | 2 | 105 | 20 | 12 | 14 | 35° |
| 65 | 2 1/2 |
115 |
20 | 12 | 14 | 35° |
| 80 | 3 | 135 | 20 | 12 | 14 | 35° |
| 100 | 4 | 150 | 20 | 12 | 14 | 33° |
| 125 | 5 | 165 | 20 | 12 | 14 | 28° |
| 150 | 6 | 180 | 20 | 12 | 14 | 22° |
| 200 | 8 | 210 | 20 | 12 | 14 | 18° |
| 250 | 10 | 230 | 20 | 12 | 14 | 15° |
| 300 | 12 | 245 | 25 | 16 | 22 | 15° |
| 350 | 14 | 255 | 25 | 16 | 22 | 15° |
| 400 | 16 | 255 | 25 | 16 | 22 | 15° |
| 450 | 18 | 255 | 25 | 16 | 22 | 15° |
| 500 | 20 | 255 | 25 | 16 | 22 | 15° |
| 600 | 24 |
260 |
25 | 16 | 22 | 15° |
| 700 | 28 |
260 |
25 | 16 | 22 | 15° |
| 800 | 32 |
260 |
25 | 16 | 22 | 15° |
| 900 | 36 |
260 |
25 | 16 | 22 | 15° |
| 1000 | 40 | 260 | 26 | 18 | 22 | 15° |
|
注：媒体が油、酸性またはアルカリ性物質であり、使用温度に特別な要件がある場合は、手紙または図面を送付してカスタマイズできます。 ご注文の際にご指定ください。 |
製品詳細
製造フロー
|
1. 原材料 トップレベル CR/EPDM/NBR ゴム原材料、 再生ゴムなし |
2. 可塑化 と混合 ナイロンとのより良い曲げ、より良い強度、シーリングのための特別な配合 |
3. ワークブランクのラッピング 銅メッキ鋼線補強材は引き抜きを防止 |
|
4. 加硫 自動加硫機は加硫時間と圧力を保証 |
5. 検査 |
6. 梱包 |
広アーチ型フレキシブルラバージョイント
は、優れたシール性と圧縮特性により、パイプラインシステムにおいて重要な役割を果たします。 このタイプのジョイントは、パイプラインの振動と変位を効果的に吸収し、騒音を低減できるため、給排水、下水処理、化学工業、石油、衛生などの分野のパイプラインシステムで広く使用されています。当社のサービス
1.24時間オンライン
2.無料サンプル提供
3.カスタマイズのサポート
4.図面の提供
5.複数の支払いスタイルから選択可能
6.工場検査（材料、仕様、数量、圧力、梱包）
7.長い保証期間
8.輸送に適した梱包
お客様
証明書
よくある質問
Q1
:広アーチ型フレキシブルラバージョイントの材料は何ですか?
Q2:広アーチ型フレキシブルラバージョイントの保証期間はどれくらいですか
?A2
:広アーチ型フレキシブルラバージョイントの使用温度はどれくらいですか?
A3:使用温度は-20℃～100℃です。
?A4
:パッケージはカートンボックスと頑丈な合板ケースです。
問い合わせを直接私たちに送ってください.
