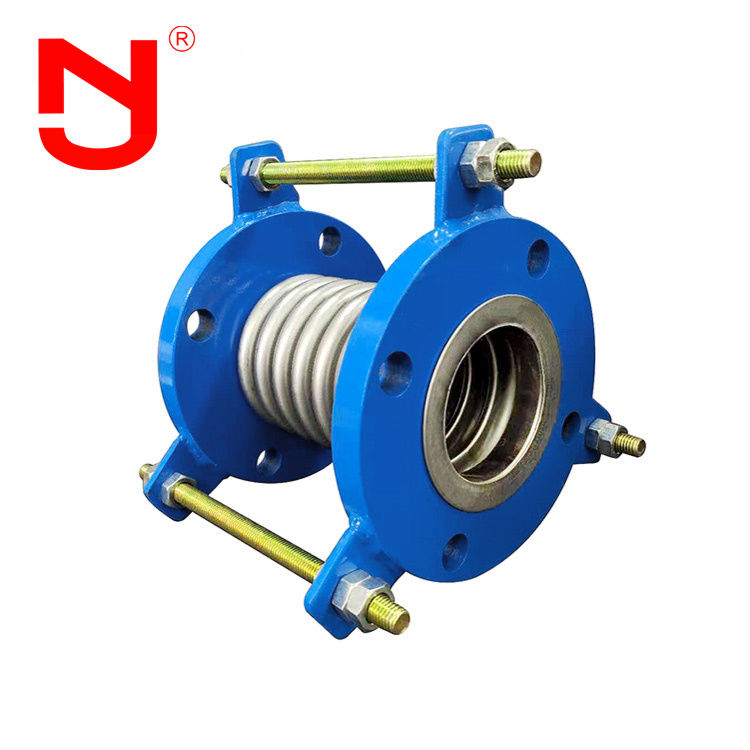

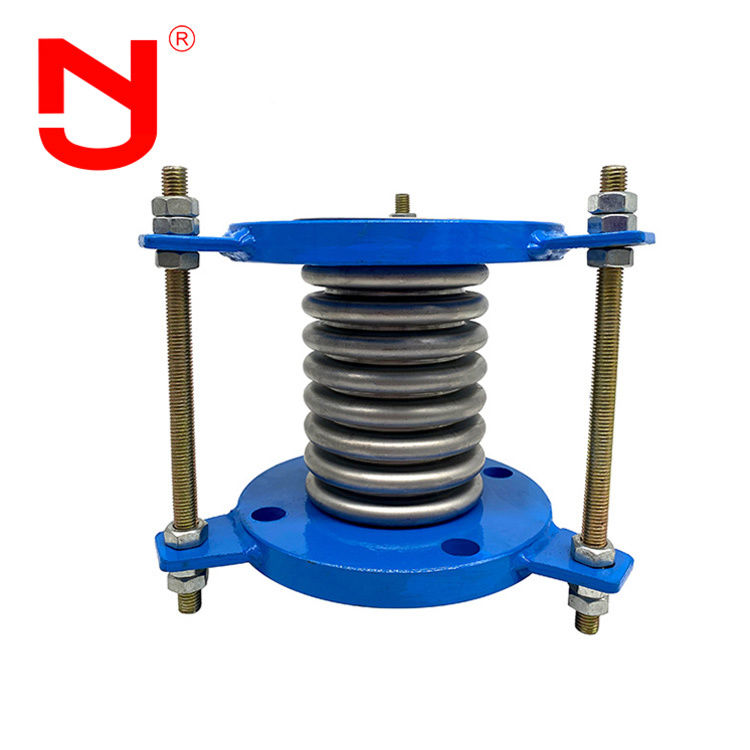

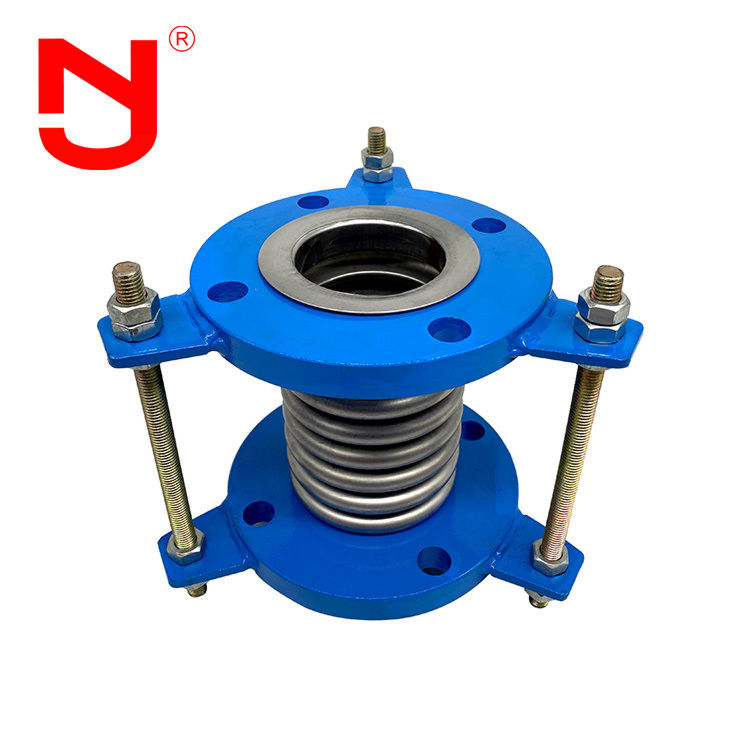

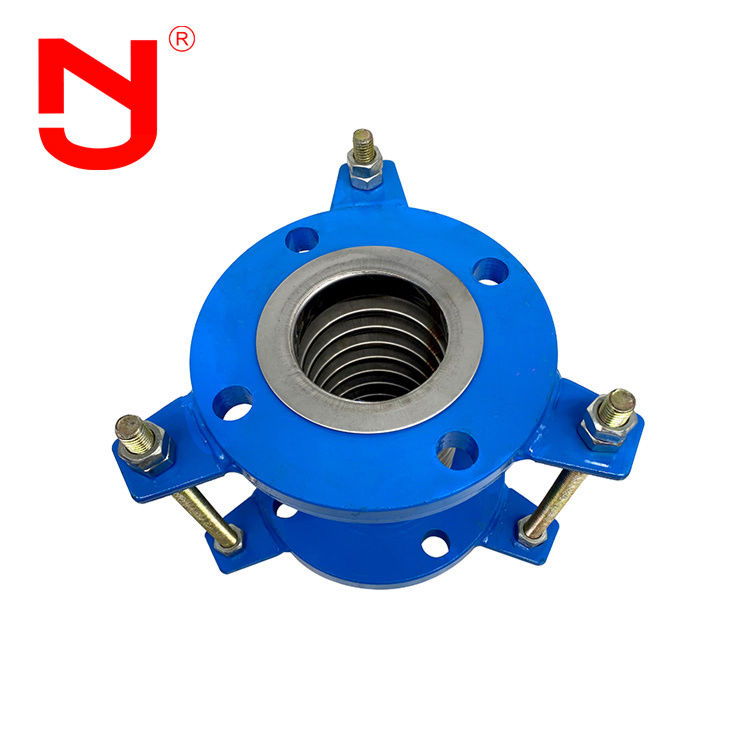

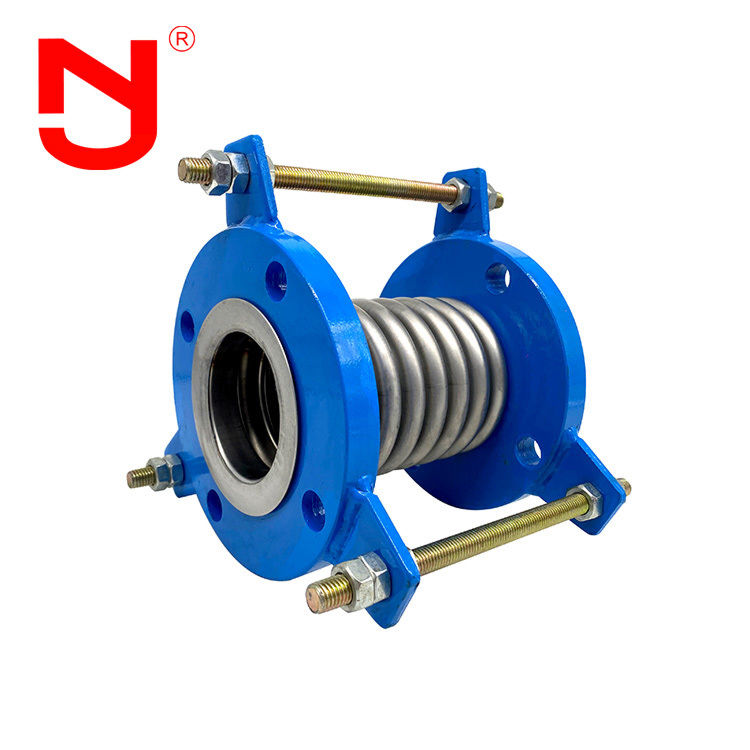

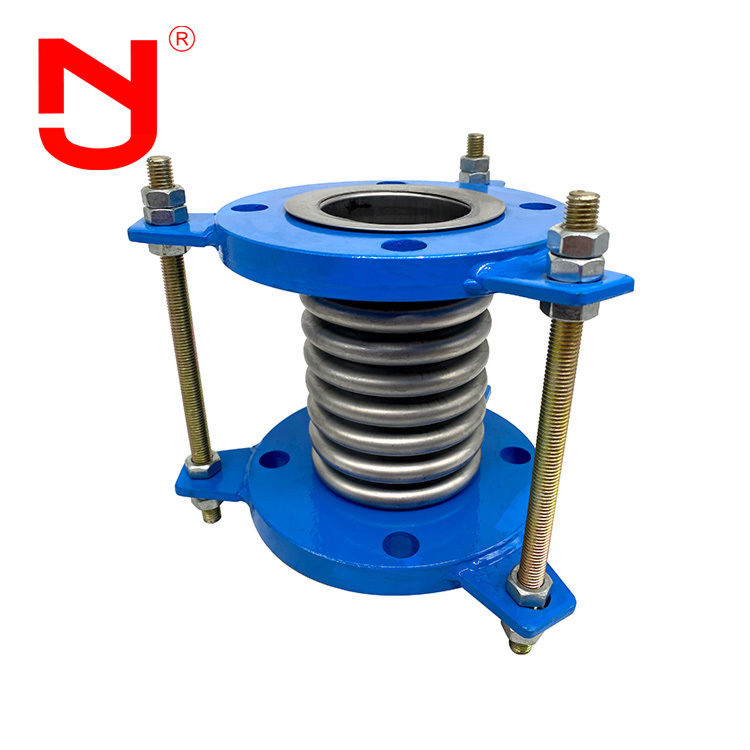

鋼製ベローズ SS316 メタルエキスパンションジョイント 6.0Mpa フランジ接続
鋼製ベローズは、配管システムにおける熱膨張と機械的動きに対応しながら、最大6.0 MPaの圧力に耐えるように設計された高性能コンポーネントです。その堅牢なフランジ接続設計は、安全で漏れのない設置を保証し、化学処理、発電、石油およびガス部門などの要求の厳しい産業用途に最適です。SS316材料の使用は、優れた耐食性を保証し、過酷な環境下でのジョイントの耐久性と信頼性を向上させます。
の性能鋼製ベローズ
1. 良好な補償効果
2. 高温耐性
3. 金属ダストブーツは漏れを軽減できます
4. 耐振動性と高速性能
5. スプリングの特定の圧力を低減できます
6. トルク伝達の可能性
7. 特定の構造設計により、スケーリングによるシール不良を低減できます
の技術的パラメータ鋼製ベローズ
|
直径 (mm) |
圧力グレード |
ベローズの有効面積 (c㎡) |
最大外径 |
長さ |
|||
|
1.0 |
1.6 |
2.5 |
フランジ
|
チューブ
|
|||
|
32
|
20/26
|
18/63
|
15/98
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89
|
15/98
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85
|
79/94
|
71/82
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77
|
79/85
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
鋼製ベローズ詳細を表示
の製造プロセス鋼製ベローズ
高品質の鋼製ベローズがどのように作られているかご存知ですか？JINGNINGと一緒に見てみましょう。
鋼製ベローズ アプリケーション
コンペンセータの柔軟性により、steel bellowsは、機器とパイプライン間の温度差による変形やその他の変形を補償し、振動を防ぎ、機器へのパイプラインの推力を軽減し、オイルタンク基礎の不均一な沈下に適応できます。鋼製ベローズは、化学工業、石油精製、電力、軽工業、原子エネルギー、冶金、機械、計器、船舶、航空宇宙およびその他の部門で広く使用できます。産業および土木分野における電力パイプラインおよび熱パイプラインの幅広い用途に伴い、金属コンペンセータの要件はますます高まっています。
