起源の場所:
中国
ブランド名:
JINGNING
証明:
CE
モデル番号:
RFJY
連絡 ください

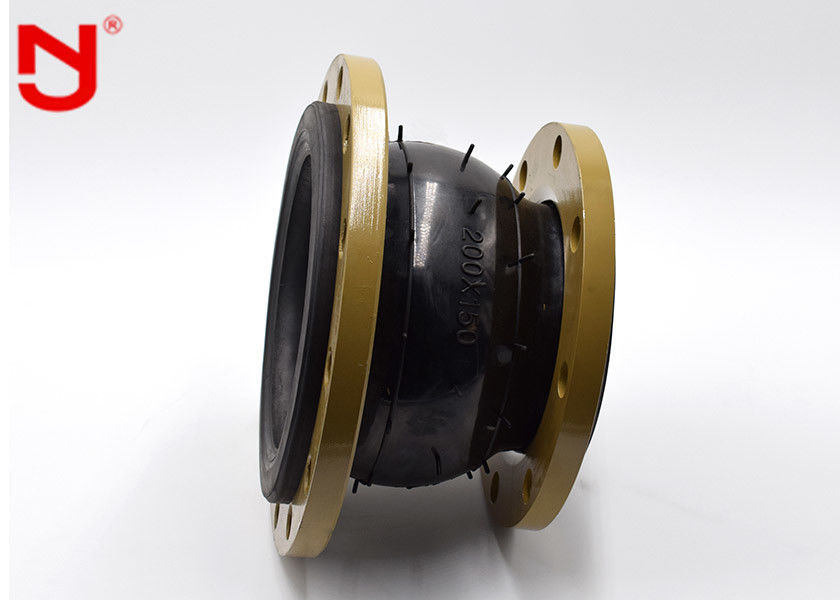

高温を配管するための単一球の適用範囲が広いゴム製ふいご
適用範囲が広いゴム製ふいごは一種の高い伸縮性、高い空気堅さ、中型の抵抗および天候の抵抗である。管接合箇所。このプロダクトはゴムの伸縮性、高い空気堅さ、中型の抵抗、天候の抵抗および放射抵抗、等利用する。
フランジを付けたようになった適用範囲が広いゴム製膨張継手の指定
| 材料表 | ||
| いいえ。 | 名前 | 材料 |
| 1 | 外のゴム製層 | IIRのCR、EPDM、NR、NBR |
| 2 | 内部のゴム製層 | IIRのCR、EPDM、NR、NBR |
| 3 | フレームの層 | ポリエステル コードの生地 |
| 4 | フランジ | Q235 304 316L |
| 5 | 補強リング | ビード リング |
| 指定 | DN50~300 | DN350~600 |
| 働き圧力（MPa） | 0.25~1.6 | |
| 破烈させる圧力（MPa）を | ≤4.8 | |
| 真空（KPa） | 53.3(400) | 44.9(350) |
| 温度（℃） | -20~+115 （特別条項-30~+250のために） | |
| 適当な媒体 | 空気、圧縮空気、水、海水、熱湯、オイル、酸基盤、等… | |
| DN （大きい） ×DN （小さい） | 長さ | 軸 変位 （延長） |
軸 変位 （圧縮） |
放射状のもの 変位 |
偏向 角度 |
| （a1+a2） ° | |||||
| 50×32 | 180 | 15 | 18 | 45 | 35° |
| 50×40 | 180 | 15 | 18 | 45 | 35° |
| 65×32 | 180 | 15 | 18 | 45 | 35° |
| 65×40 | 180 | 15 | 18 | 45 | 35° |
| 65×50 | 180 | 15 | 18 | 45 | 35° |
| 80×32 | 220 | 15 | 18 | 45 | 35° |
| 80×50 | 180 | 20 | 30 | 45 | 35° |
| 80×65 | 180 | 20 | 30 | 45 | 35° |
| 100×40 | 220 | 20 | 30 | 45 | 35° |
| 100×50 | 180 | 20 | 30 | 45 | 35° |
| 100×65 | 180 | 22 | 30 | 45 | 35° |
| 100×80 | 180 | 22 | 30 | 45 | 35° |
| 125×50 | 220 | 22 | 30 | 45 | 35° |
| 125×65 | 180 | 22 | 30 | 45 | 35° |
| 125×80 | 180 | 22 | 30 | 45 | 35° |
| 125×100 | 200 | 22 | 30 | 45 | 35° |
| 150×50 | 240 | 22 | 30 | 45 | 35° |
| 150×65 | 200 | 22 | 30 | 45 | 35° |
| 150×80 | 180 | 22 | 30 | 45 | 35° |
| 150×100 | 200 | 22 | 30 | 45 | 35° |
| 150×125 | 200 | 22 | 30 | 45 | 35° |
| 200×80 | 260 | 22 | 30 | 45 | 35° |
| 200×100 | 200 | 25 | 35 | 40 | 30° |
| 200×125 | 220 | 25 | 35 | 40 | 30° |
| 200×150 | 200 | 25 | 35 | 40 | 30° |
| 250×100 | 260 | 25 | 35 | 40 | 30° |
| 250×125 | 220 | 25 | 35 | 40 | 30° |
| 250×150 | 220 | 25 | 35 | 40 | 30° |
| 250×200 | 220 | 25 | 35 | 40 | 30° |
| 300×125 | 260 | 25 | 35 | 40 | 30° |
| 300×150 | 220 | 25 | 35 | 40 | 30° |
| 300×200 | 220 | 25 | 35 | 40 | 30° |
| 300×250 | 220 | 25 | 35 | 40 | 30° |
| 350×200 | 230 | 28 | 38 | 35 | 26° |
| 350×250 | 230 | 28 | 38 | 35 | 26° |
| 350×300 | 230 | 25 | 38 | 40 | 26° |
| 400×200 | 230 | 25 | 38 | 40 | 26° |
| 400×250 | 240 | 28 | 38 | 35 | 26° |
| 400×300 | 240 | 28 | 38 | 35 | 26° |
| 400×350 | 260または | 28 | 38 | 35 | 26° |
| 285 | |||||
| 450×250 | 280 | 28 | 38 | 35 | 26° |
| 450×300 | 240 | 28 | 38 | 35 | 26° |
| 450×350 | 240 | 28 | 38 | 35 | 26° |
| 450×400 | 240 | 28 | 38 | 35 | 26° |
| 500×250 | 280 | 28 | 38 | 35 | 26° |
| 500×300 | 280 | 28 | 38 | 35 | 26° |
| 500×350 | 240 | 28 | 38 | 35 | 26° |
| 500×400 | 230 | 28 | 38 | 35 | 26° |
| 500×450 | 240 | 28 | 38 | 35 | 26° |
| 600×400 | 240 | 28 | 38 | 35 | 26° |
| 600×450 | 240 | 28 | 38 | 35 | 26° |
| 600×500 | 240 | 28 | 38 | 35 | 26° |
問い合わせを直接私たちに送ってください.
