起源の場所:
中国
ブランド名:
JINGNING
証明:
CE
モデル番号:
VSSJAFG

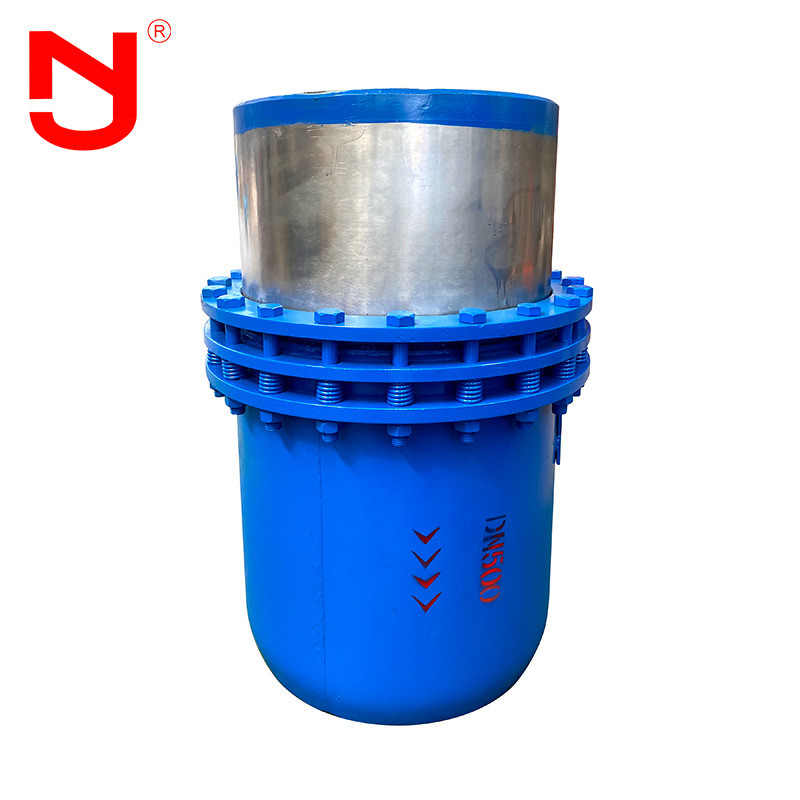

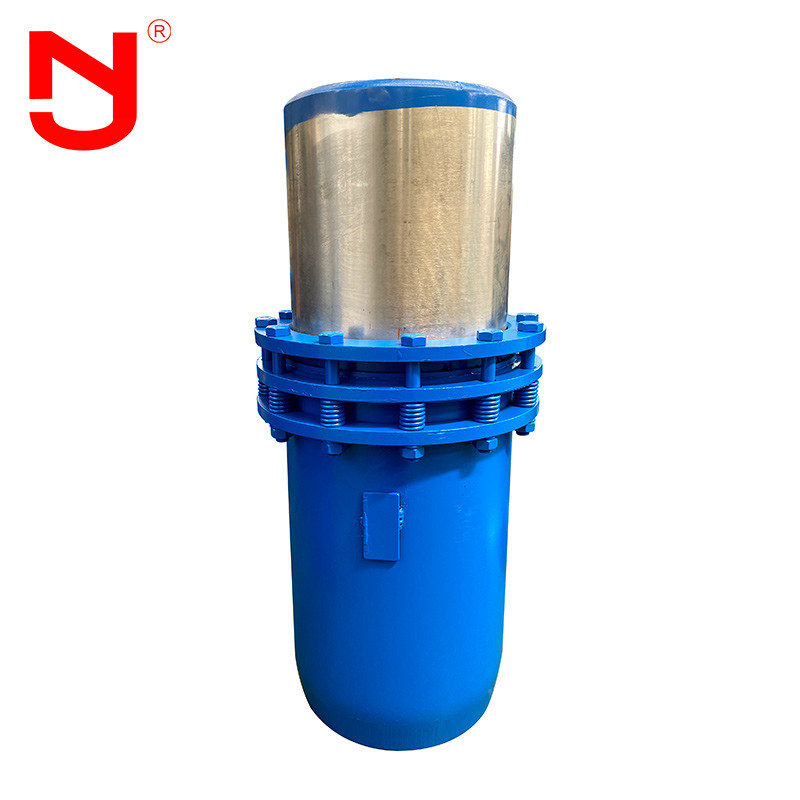

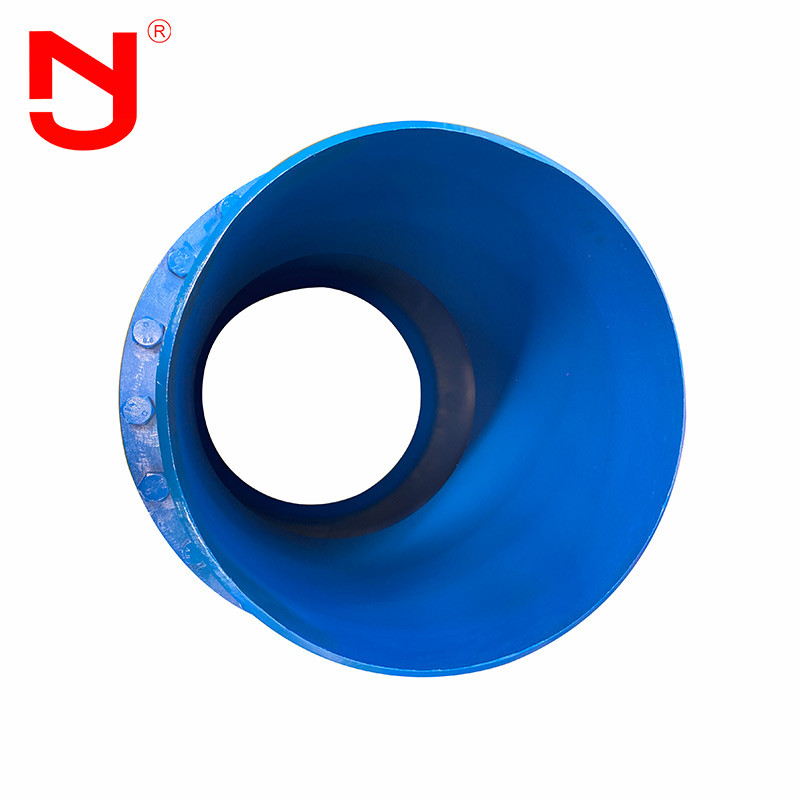

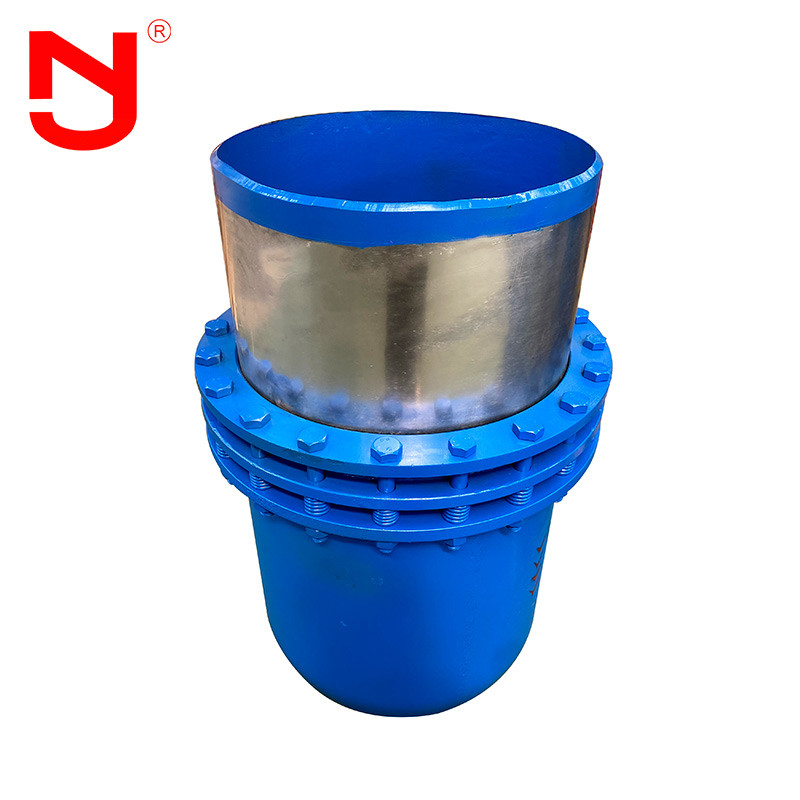

袖の補正器
手入れ不要の直接埋められた単一の方法袖の補正器は補正器の1つである。それは塩化物イオン内容のための長い耐用年数、よい耐食性、条件、二方向の補償および増加する補償量の利点のために多くの企業で広く利用されていない。
袖の補正器の性能
このプロダクトは形作られたパッキングおよびよいシーリング性能、高温抵抗、耐食性重圧の下で差し込む利点がある、採用し、パイプラインの長期安定した操作を保障できる半固体密封オイルの合成の密封の構造を。
袖の補正器の構造
袖の補正器の技術的なデータ
|
体言 直径 |
補償 単一の方法 △ |
関係の管 外の直径 |
最高 外 直径 |
長さ
L |
単一の方法 摩擦 KN |
| mm | mm | mm | mm | mm | 1.6Mpa |
| 50 | 150 | 57 | 230 | 610 | 1.72 |
| 65 | 150 | 76 | 250 | 610 | 2.68 |
| 80 | 150 | 89 | 265 | 610 | 3.42 |
| 100 | 150 | 108 | 280 | 610 | 4.51 |
| 125 | 150 | 133 | 310 | 610 | 5.23 |
| 150 | 250 | 159 | 335 | 810 | 7.89 |
| 200 | 250 | 219 | 415 | 810 | 13.10 |
| 250 | 250 | 273 | 465 | 860 | 19.5 |
| 300 | 250 | 325 | 520 | 860 | 24.72 |
| 350 | 250 | 377 | 570 | 860 | 29.15 |
| 400 | 300 | 426 | 620 | 970 | 37.63 |
| 450 | 300 | 480 | 670 | 970 | 44.59 |
| 500 | 300 | 530 | 730 | 990 | 52.16 |
| 600 | 300 | 630 | 830 | 990 | 59.47 |
| 700 | 400 | 720 | 930 | 1280 | 65.12 |
| 800 | 400 | 820 | 1030 | 1280 | 78.37 |
| 900 | 400 | 920 | 1135 | 1280 | 96.53 |
| 1000 | 500 | 1020 | 1235 | 1550 | 133.5 |
| 1100 | 500 | 1120 | 1340 | 1550 | 147.21 |
| 1200 | 500 | 1220 | 1440 | 1550 | 158.32 |
注:GB/T 9119-2000の標準に従うフランジの供給はまた顧客に従って、他の条件を供給できる。
袖の補正器の利点
1. それは全管ネットワークの安全そして安定性を改善できる。
2. 袖の膨張継手は中型の設計圧力≤ 2.5MPaおよび中型の温度- 40 ℃のために適している| 600 ℃。
3. 高力、低い摩擦係数、老化すること、よい効果および便利な維持の特徴がない新しい密封物質的で適用範囲が広いグラファイト リングは採用される。
4. 耐用年数は長く、疲労生命はパイプラインのそれと同等である。
5. 袖の膨張継手に塩化物イオン内容のための条件がないし、中型か周囲の環境の余分な塩化物イオンが付いているシステムのために適している。
袖の補正器の塗布
直接埋められた袖の補正器は線形パイプラインの付属装置のために主に使用される熱い流動パイプラインのための補償装置である。熱湯、蒸気、グリースおよび他の媒体のために適した。熱拡張の補償は滑走の袖の滑走の動きを通して実現することができる。
