起源の場所:
中国
ブランド名:
JINGNING
証明:
CE
モデル番号:
VSSJAF
連絡 ください

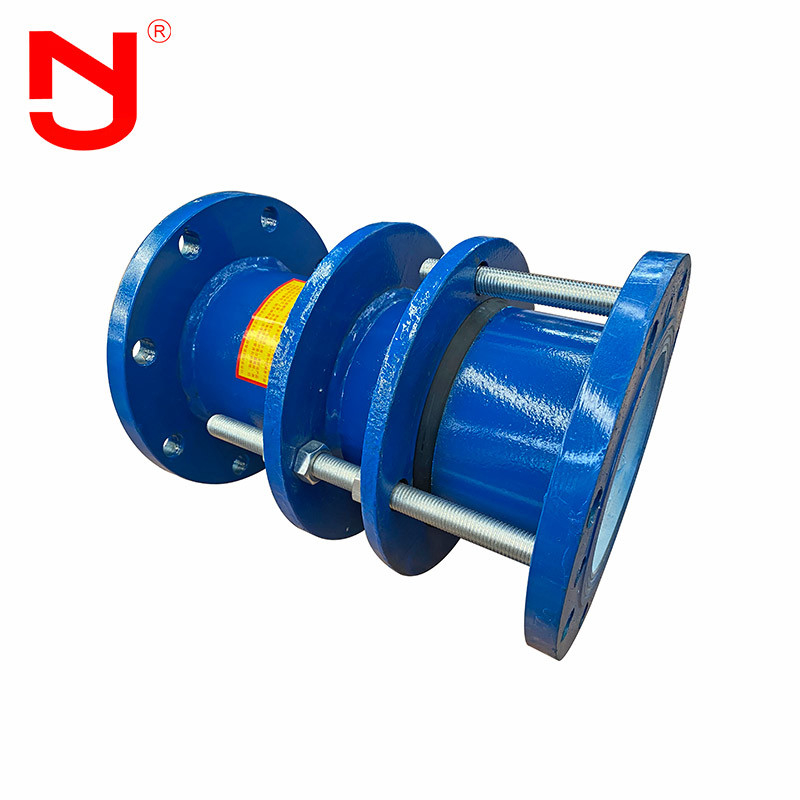

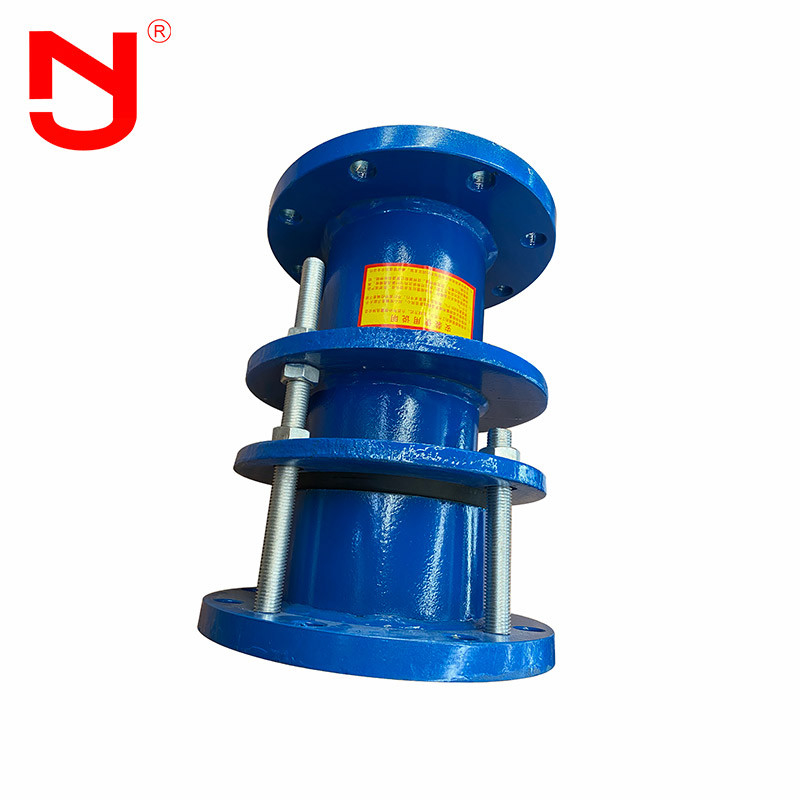

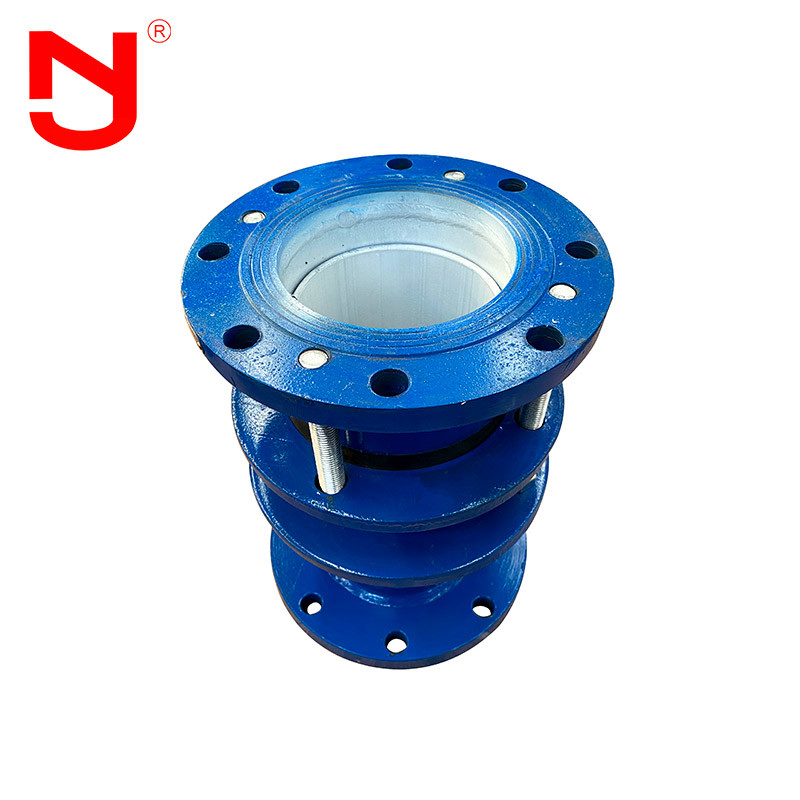

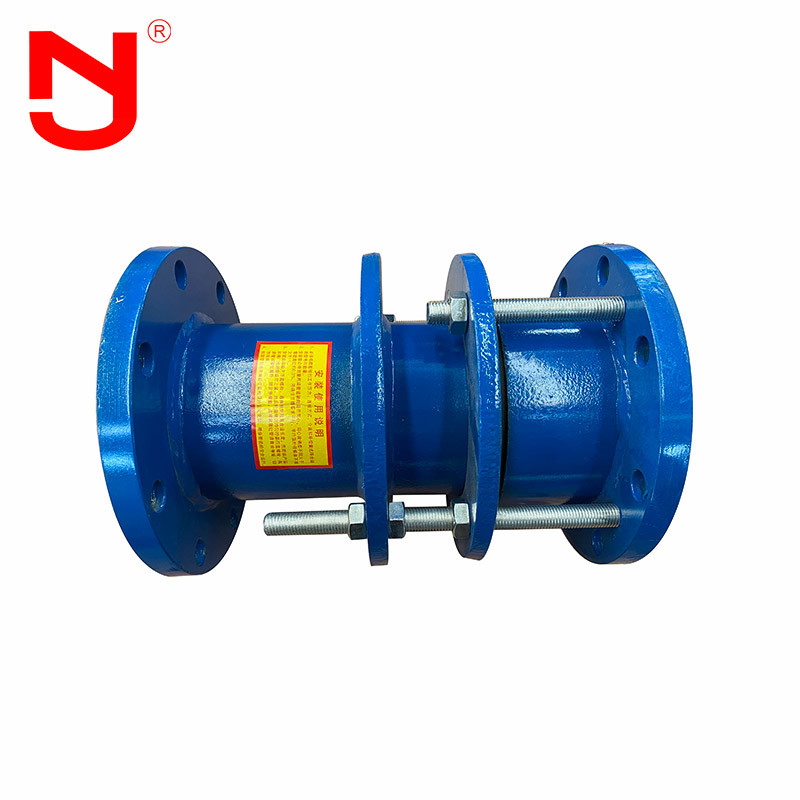

二重フランジの限界の膨張継手
二重フランジの限界の膨張継手はボディ、シーリング リング、腺、拡張の不足分の管および他の主要なコンポーネントで構成される。緩い袖の膨張継手の元の性能に基づいて、限界装置は加えられ、最高の拡張は二重ナットによって締まる。パイプラインは正当な拡張量で自由に拡大できる。それが最高の拡張量を超過すれば、パイプラインの安全な操作を保障するために限界をする。それは準備中の振動を用いる関係のために特にかある特定の傾斜および回転使用される。
二重フランジの限界の膨張継手の性能
1. 取付けは弁の取付けのために簡単、便利、便利で、パイプラインの軸張力に耐えることができる。
2. プロダクトは金属の鋳造か溶接で構成される。緩い袖の部品は台形ゴム製密封リングを採用する。腺およびボルトの行為の下で、密封リングはゴム製圧縮のゴム変形の原則の使用によって静的なシーリングのための共同ボディの拡張の管の外壁の間で変形するために強制される。
3. 金属およびシーリング リングはサービス性能およびユーザーの要求の厳密な調和で選ばれる。
4. 準備中、それはまただけでなく、効果的に償い、パイプラインおよび盲目の版の推圧を軽減し、水ポンプおよび弁の取付け、維持および取り替えを促進できる。
二重フランジの限界の膨張継手
|
いいえ。 |
名前 | 量 | 材料 |
| 1 |
ボディ |
1 | QT400-15、Q235A、ZG230-450,20 |
| 2 | ガスケット | 1 | NBR |
| 3 | 従節 | 1 | QT400-15、Q235A、ZG230-450,20 |
| 4 | 限られた短い管 | 1 | Q235A、20,16Mn |
| 5 | ボルト | n | Q235A、35,1Cr8Ni9Ti |
| 6 | ナット | 5n | Q235A、20,1Cr8Ni9Ti |
二重フランジの限界の膨張継手の技術的なデータ
|
二重フランジの限界の膨張継手の主要なデータ |
||||||||||
|
体言 iameter DN |
外面 直径Dw |
長さ |
Compen - sation △L |
フランジの接続次元 | ||||||
| 0.6Map | 1.0Map | |||||||||
| L | L1 | D | D1 | n | D | D1 | n | |||
| 65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-Φ14 | 185 | 145 | 4-Φ18 |
| 80 | 89 | 190 | 150 | 4-Φ18 | 200 | 160 | 8-Φ18 | |||
| 100 | 108 | 210 | 170 | 220 | 180 | 8-Φ18 | ||||
| 114 | 220 | 180 | 8-Φ18 | |||||||
| 125 | 133 | 265 | 200 | 8-Φ18 | 250 | 210 | 8-Φ18 | |||
| 140 | 250 | 210 | 8-Φ18 | |||||||
| 150 | 159 | 375 | 225 | 8-Φ18 | 285 | 240 | 8-Φ22 | |||
| 168 | 285 | 240 | 8-Φ22 | |||||||
| 200 | 219 | 321 | 280 | 340 | 295 | 8-Φ22 | ||||
| 250 | 273 | 375 | 335 | 12-Φ18 | 395 | 350 | 12-Φ22 | |||
| 300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-Φ22 | 445 | 400 | 12-Φ22 |
| 350 | 377 | 490 | 445 | 505 | 460 | 16-Φ26 | ||||
| 400 | 426 | 540 | 495 | 16-Φ22 | 565 | 515 | 16-Φ26 | |||
| 450 | 480 | 595 | 550 | 615 | 565 | 20-Φ26 | ||||
| 500 | 530 | 645 | 600 | 20-Φ22 | 670 | 620 | 20-Φ26 | |||
| 600 | 630 | 775 | 705 | 20-Φ26 | 780 | 725 | 20-Φ30 | |||
| 700 | 720 | 860 | 810 | 24-Φ26 | 895 | 840 | 24-Φ30 | |||
| 800 | 820 | 590 | 220 | 130 | 950 | 920 | 24-Φ30 | 1015 | 950 | 24-Φ33 |
| 900 | 920 | 1075 | 1020 | 1115 | 1050 | 28-Φ33 | ||||
| 1000 | 1020 | 1175 | 1120 | 28-Φ30 | 1230 | 1160 | 28-Φ36 | |||
| 1200 | 1220 | 1405 | 1340 | 32-Φ33 | 1455 | 1380 | 32-Φ40 | |||
| 1400 | 1420 | 1630 | 1500 | 36-Φ36 | 1675 | 1590 | 36-Φ42 | |||
| 1500 | 1520 | 1730 | 1660 | 36-Φ36 | 36-Φ42 | |||||
| 1600 | 1620 | 1830 | 1760 | 40-Φ40 | 1915年 | 1820 | 40-Φ48 | |||
| 1810 | 1820 | 2045年 | 1970年 | 44-Φ42 | 2115 | 2020年 | 44-Φ48 | |||
| 2000年 | 2020年 | 2265 | 2180 | 48-Φ42 | 2320 | 2230 | 48-Φ48 | |||
| 2200 | 2220 | 2475 | 2390 | 52-Φ42 | 2550 | 2440 | 52-Φ56 | |||
| 2400 | 2420 | 2685 | 2600 | 56-Φ42 | 2760 | 2650 | 60-Φ56 | |||
| 2600 | 2620 | 600 | 240 | 140 | 2905 | 2810 | 60-Φ48 | 2960 | 3070 | 64-Φ56 |
| 2800 | 2820 | 3115 | 3020 | 64-Φ48 | 3180 | 3290 | 68-Φ60 | |||
| 3000 | 3020 | 3315 | 3220 | 68-Φ48 | 3405 | |||||
| 3200 | 3220 | 3525 | 3430 | 72-Φ48 | ||||||
| 3400 | 3420 | 3735 | 3640 | 76-Φ48 | ||||||
| 3600 | 3620 | 3970 | 3860 | 80-Φ56 | ||||||
注:二重フランジ伝達接合箇所を分解することはフランジと両側を接続するために適している。取付けの間に、プロダクトの両端の接続の長さを調節しなさい、腺のボルトをおよび限界のナットを調節するために次々ときつく締めなさい。このように、パイプラインは自由に拡大し、拡張を締めることができパイプラインの安全な操作を保障する。
二重フランジの限界の膨張継手の生産の流れ
二重フランジの限界の膨張継手のadvantag
1. プロダクト価格は前の工場価格である。
2. 16年間の製造の経験および5年間の輸出経験。
3. 厳密な質の点検は、質ずっと業界標準を超過する。
4. 型にいろいろな指定があり、カスタム化およびOEMを支える。
5. サンプルを無料で提供しなさい。
6. 大きい目録。
二重フランジの限界の膨張継手の塗布
このプロダクトが軸変位を吸収し、正当な変位範囲内の軸圧力そして推圧に耐えるのに使用されている。パイプラインの緩い袖の関係は準備中の振動を用いる関係のために特に適しているかある特定の傾斜および回転。それはパイプラインの余分な変位によって引き起こされる補償の接合箇所の漏出そして損失を防ぐことができる。レトラクターによい広範囲の性能がある、従って化学工業、構造、給水、排水、石油、ライトおよび軽工業の冷凍、公衆衛生、配管、防火、電力のような基本的なプロジェクトで等広く利用されている。
