商品の詳細:
お支払配送条件:
|
| 証明書: | セリウム | 保証: | 18か月 |
|---|---|---|---|
| フランジの標準: | DIN、BS、ANSI | フランジ材料: | 炭素鋼、ステンレス鋼 |
| 破烈させた圧力: | 5.0MPa | 最大吸入圧: | 3.0Mpa |
| 働く温度: | -25~110Degree | 標準的: | 50000 |
| 会社のタイプ: | 工場 | 製品名: | 減らされたゴム製 コネクター |
| ハイライト: | 管の膨張継手,ポンプ膨張継手 |
||

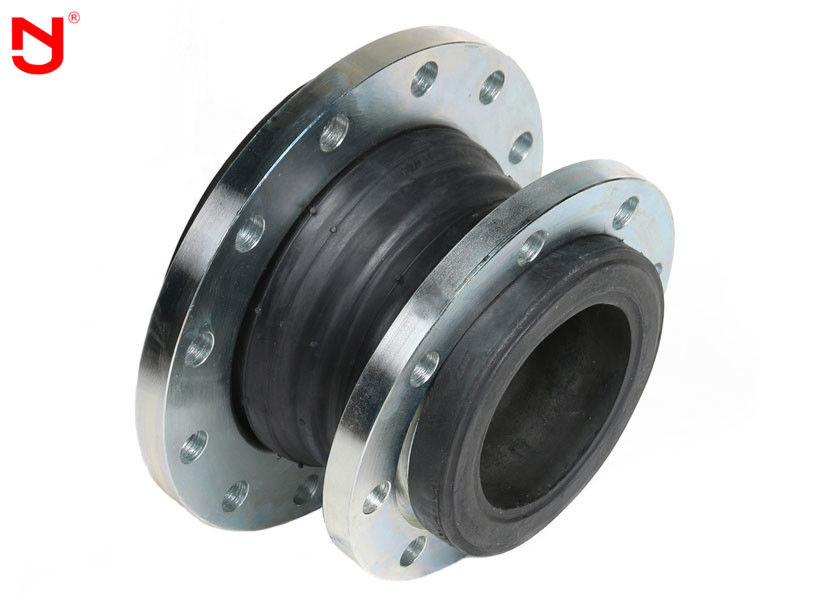

炭素鋼の減らされたviton FPM FKMのゴム製膨張継手
減力剤のゴム製ふいごは膨張継手が生地から成っているパイプラインの振動減少、騒音低減および変位の補償のために使用されるゴム製主体および金属フランジまたはワイヤー バックルの接合箇所を補強した。それはと関連している:JGDの単一球のゴム製接合箇所、jgd-aの二重球、jgd-bワイヤー バックルの関係の倍球、等のそれは高い伸縮性、中型の抵抗および天候の抵抗の管接合箇所である。それは別名ゴム製柔らかい接合箇所、衝撃吸収材、管の衝撃吸収材、衝撃吸収材の喉、サイズの頭部、可変的直径の接合箇所であるが、名前は異なっているが、減力剤のゴム製ふいごの膨張継手を示す。
導入
膨張継手は次の1つ以上を達成するために堅い配管システムで挿入される特に設計されたプロダクトである:
」動きを吸収しなさい
」熱変更、負荷圧力、ポンプ サージ、摩耗または解決によるシステム緊張を取り除きなさい
」機械騒音を減らしなさい
」ミスアラインメントを補いなさい
」異なった金属の間で電気分解を除去しなさい
ステンレス鋼のフランジを付けたようになった同心の減少のゴム製膨張継手の指定
|
材料表 |
||
|
いいえ。 |
名前 |
材料 |
|
1 |
外のゴム製層 |
IIRのCR、EPDM、NR、NBR |
|
2 |
内部のゴム製層 |
IIRのCR、EPDM、NR、NBR |
|
3 |
フレームの層 |
ポリエステル コードの生地 |
|
4 |
フランジ |
Q235 304 316L |
|
5 |
補強リング |
ビード リング |
|
指定 |
DN50~300 |
DN350~600 |
|
働き圧力（MPa） |
0.25~1.6 |
|
|
破烈させる圧力（MPa）を |
≤4.8 |
|
|
真空（KPa） |
53.3(400) |
44.9(350) |
|
温度（℃） |
-20~+115 （特別条項-30~+250のために） |
|
|
適当な媒体 |
空気、圧縮空気、水、海水、熱湯、オイル、酸基盤、等… |
|
|
DN （大きい） ×DN （小さい） |
長さ |
軸 |
軸 |
放射状のもの |
偏向 |
|
（a1+a2） ° |
|||||
|
50×32 |
180 |
15 |
18 |
45 |
35° |
|
50×40 |
180 |
15 |
18 |
45 |
35° |
|
65×32 |
180 |
15 |
18 |
45 |
35° |
|
65×40 |
180 |
15 |
18 |
45 |
35° |
|
65×50 |
180 |
15 |
18 |
45 |
35° |
|
80×32 |
220 |
15 |
18 |
45 |
35° |
|
80×50 |
180 |
20 |
30 |
45 |
35° |
|
80×65 |
180 |
20 |
30 |
45 |
35° |
|
100×40 |
220 |
20 |
30 |
45 |
35° |
|
100×50 |
180 |
20 |
30 |
45 |
35° |
|
100×65 |
180 |
22 |
30 |
45 |
35° |
|
100×80 |
180 |
22 |
30 |
45 |
35° |
|
125×50 |
220 |
22 |
30 |
45 |
35° |
|
125×65 |
180 |
22 |
30 |
45 |
35° |
|
125×80 |
180 |
22 |
30 |
45 |
35° |
|
125×100 |
200 |
22 |
30 |
45 |
35° |
|
150×50 |
240 |
22 |
30 |
45 |
35° |
|
150×65 |
200 |
22 |
30 |
45 |
35° |
|
150×80 |
180 |
22 |
30 |
45 |
35° |
|
150×100 |
200 |
22 |
30 |
45 |
35° |
|
150×125 |
200 |
22 |
30 |
45 |
35° |
|
200×80 |
260 |
22 |
30 |
45 |
35° |
|
200×100 |
200 |
25 |
35 |
40 |
30° |
|
200×125 |
220 |
25 |
35 |
40 |
30° |
|
200×150 |
200 |
25 |
35 |
40 |
30° |
|
250×100 |
260 |
25 |
35 |
40 |
30° |
|
250×125 |
220 |
25 |
35 |
40 |
30° |
|
250×150 |
220 |
25 |
35 |
40 |
30° |
|
250×200 |
220 |
25 |
35 |
40 |
30° |
|
300×125 |
260 |
25 |
35 |
40 |
30° |
|
300×150 |
220 |
25 |
35 |
40 |
30° |
|
300×200 |
220 |
25 |
35 |
40 |
30° |
|
300×250 |
220 |
25 |
35 |
40 |
30° |
|
350×200 |
230 |
28 |
38 |
35 |
26° |
|
350×250 |
230 |
28 |
38 |
35 |
26° |
|
350×300 |
230 |
25 |
38 |
40 |
26° |
|
400×200 |
230 |
25 |
38 |
40 |
26° |
|
400×250 |
240 |
28 |
38 |
35 |
26° |
|
400×300 |
240 |
28 |
38 |
35 |
26° |
|
400×350 |
260または |
28 |
38 |
35 |
26° |
|
285 |
|||||
|
450×250 |
280 |
28 |
38 |
35 |
26° |
|
450×300 |
240 |
28 |
38 |
35 |
26° |
|
450×350 |
240 |
28 |
38 |
35 |
26° |
|
450×400 |
240 |
28 |
38 |
35 |
26° |
|
500×250 |
280 |
28 |
38 |
35 |
26° |
|
500×300 |
280 |
28 |
38 |
35 |
26° |
|
500×350 |
240 |
28 |
38 |
35 |
26° |
|
500×400 |
230 |
28 |
38 |
35 |
26° |
|
500×450 |
240 |
28 |
38 |
35 |
26° |
|
600×400 |
240 |
28 |
38 |
35 |
26° |
|
600×450 |
240 |
28 |
38 |
35 |
26° |
|
600×500 |
240 |
28 |
38 |
35 |
26° |
