| サイズ: | DN50---DN3000 | ふいご材料: | SS304、SS316、SS321 |
|---|---|---|---|
| 働き圧力: | PN10、PN16、PN25、PN40、PN65 | 証明書: | セリウム、ISO9001 |
| 働き媒体: | 水、オイル、蒸気 | 保証: | 24か月 |
| 受渡し時間: | 5-15日 | 製品名: | ステンレス鋼のふいご |
| Technicals: | 鋳造物 | 色: | 銀 |
| ハイライト: | ステンレス鋼の膨張継手,ステンレス鋼のふいご |
||

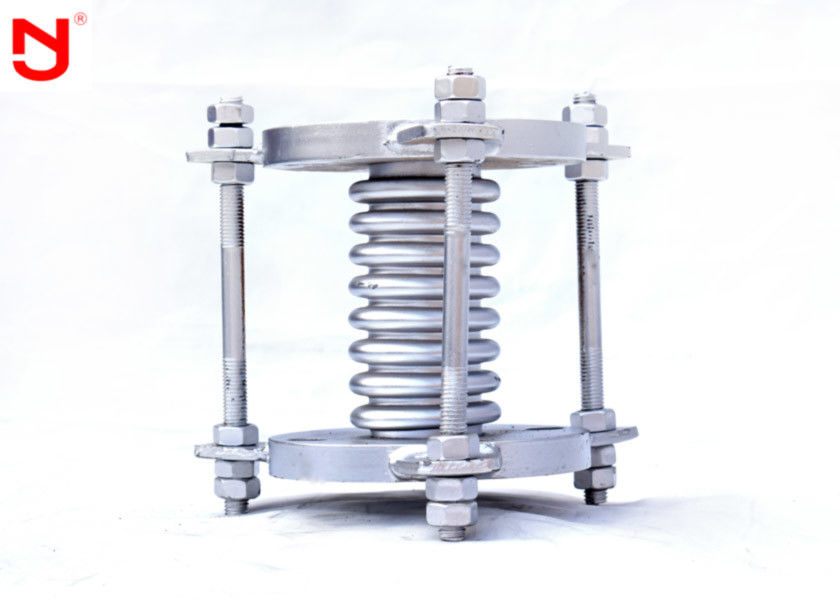

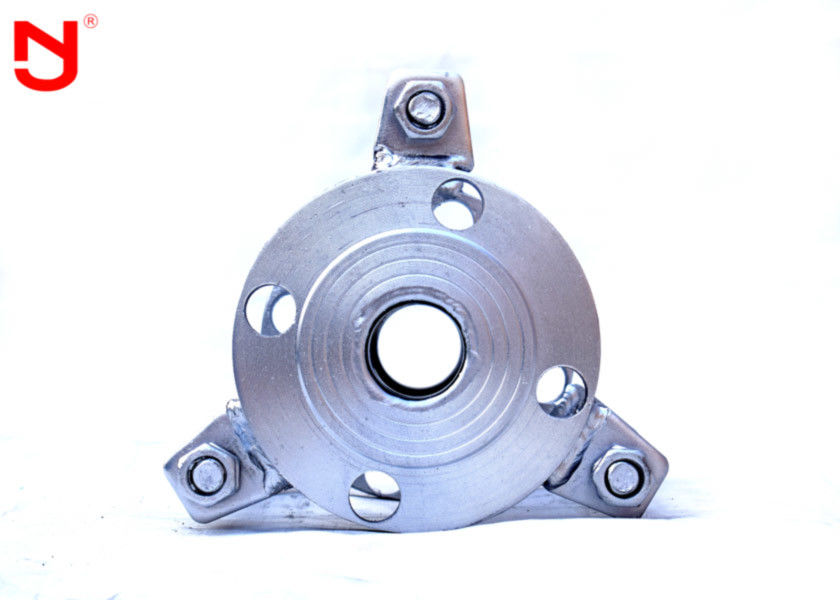

産業ステンレス鋼の側面拡張はステンレス鋼をどなる
補正器はまた膨張継手、かスリップの接合箇所と呼ばれる。仕事によってふいごの主体、補償の部品のフランジ、管および他のaccessories.asの種類のブラケットの構造および終わりを構成しなさい。仕事の主題を配管の変更のサイズ、管、熱ビルジの冷たい収縮の理由によって作り出される、または補償のパイプライン、カテーテル、容器、軸の、側面および角変位を使用しなさい容器を、等吸収するために効果的にどなる望遠鏡の変形を。
また騒音低減の振動減少に使用することができる。現代企業で広く利用された。
パイプラインによって引き起こされる温度圧力の熱延長にか変形または損傷よる高温からヒート パイプを防ぐことは壁の圧力を減らす熱延長を補うためにパイプラインの補正器で置く必要があり、弁またはブラケットのstructurebest普遍的なタイルのbellawの適用範囲が広いフランジを付けたようになったうなり声の製造業者のゴム製 ステンレス鋼の管の金属の力の役割は膨張継手をどなる。
| DN |
数 波の |
圧力等級（Mpa） |
利用できる区域 （cm2） |
最高のサイズ （mm） |
長さ（mm） | |||||
| 0.25 | 0.6 | 1 | 1.6 | 2.5 | フランジJDZ/F |
管JDZ/F | ||||
| 軸補償mm/N/mm | ||||||||||
| 32 | 8 | 25/21 | 22/26 | 20/26 | 18/63 | 15/98 | 16 | 110 | 160/250 | 264/210 |
| 16 | 50/11 | 46/14 | 41/14 | 36/32 | 31/47 | 220 | 244/291 | 316/320 | ||
| 40 | 8 | 25/28 | 22/44 | 20/44 | 18/89 | 15/10 | 23 | 130 | 164/259 | 269/260 |
| 16 | 50/14 | 46/22 | 41/22 | 36/45 | 31/55 | 240 | 230/304 | 319/400 | ||
| 50 | 8 | 25/30 | 22/51 | 20/70 | 18/70 | 15/13 | 37 | 150 | 172/276 | 282/230 |
| 16 | 50/16 | 46/26 | 41/35 | 36/35 | 31/70 | 260 | 240/342 | 347/450 | ||
| 65 | 8 | 33/28 | 30/35 | 26/44 | 22/55 | 19/68 | 55 | 170 | 215/294 | 300/260 |
| 12 | 42/16 | 38/22 | 38/32 | 34/40 | 29/50 | 280 | 260/334 | 340/470 | ||
| 80 | 8 | 40/20 | 36/26 | 34/33 | 28/41 | 24/54 | 81 | 200 | 240/338 | 344/260 |
| 10 | 53/14 | 49/17 | 49/21 | 43/26 | 38/33 | 230 | 270/368 | 374/300 | ||
| 100 | 6 | 45/47 | 45/60 | 40/75 | 35/93 | 29/11 | 121 | 220 | 235/317 | 323/280 |
| 10 | 76/26 | 74/32 | 64/40 | 57/50 | 49/63 | 260 | 305/381 | 387/320 | ||
| 125 | 5 | 48/38 | 42/47 | 38/59 | 34/74 | 29/92 | 180 | 250 | 282/314 | 316/320/600 |
| 9 | 85/23 | 77/29 | 66/36 | 58/45 | 50/56 | 290 | 382/386 | 388/360 | ||
| 150 | 5 | 49/42 | 44/50 | 40/62 | 34/78 | 29/97 | 257 | 250 | 282/389 | 338/320 |
| 8 | 79/34 | 71/43 | 64/51 | 54/59 | 46/65 | 290 | 356/399 | 402/360 | ||
| 200 | 4 | 52/49 | 46/55 | 42/68 | 38/78 | 34/11 | 479 | 300 | 280/384 | 348/370/200 |
| 6 | 73/31 | 65/44 | 59/52 | 53/58 | 48/78 | 340 | 340/402 | 402/420 | ||
| 250 | 4 | 72/30 | 65/34 | 59/42 | 52/45 | 47/55 | 796 | 330 | 315/379 | 415/420/300 |
| 6 | 108/16 | 97/21 | 87/35 | 79/39 | 71/47 | 360 | 393/459 | 493/460 | ||
| 300 | 4 | 72/51 | 65/55 | 59/59 | 52/65 | 47/71 | 1105 | 340 | 366/427 | 466/480 |
| 6 | 108/32 | 97/35 | 87/37 | 79/41 | 71/45 | 400 | 464/525 | 564/520 | ||
| 350 | 4 | 72/58 | 65/62 | 59/67 | 52/74 | 47/81 | 1307 | 340 | 397/452 | 497/480 |
| 6 | 108/38 | 97/41 | 87/44 | 79/48 | 71/47 | 420 | 509/564 | 609/540 | ||
| 400 | 4 | 72/54 | 65/58 | 59/62 | 52/68 | 47/75 | 1611 | 340 | 412/478 | 512/480/430 |
| 6 | 108/36 | 97/39 | 87/43 | 79/47 | 71/52 | 420 | 522/588 | 622/560 | ||
