商品の詳細:
お支払配送条件:
|
| サイズ: | DN32---DN1800 | 圧力: | PN6、PN10、PN16 |
|---|---|---|---|
| ゴム製材料: | EPDM、NBR、SBR、NR | フランジの標準: | DIN、BS、ANSI、JIS、ように |
| フランジ材料: | 炭素鋼、ステンレス鋼 | ||

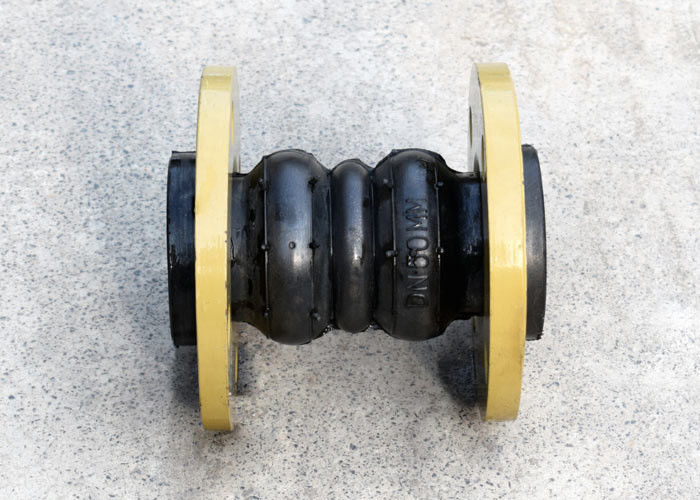

| ハイライト: | 膨張継手を垂直にすること,管の振動分離の接合箇所 |
||
| わずかな直径 |
長さ |
の直径 ボルト（mm）のcentralring |
穴径 quantitvd |
軸 変位 |
横のdisplacemente （mm） |
Defiexionの角度（a+a） | ||
| mm | インチ |
延長 （mm） |
圧縮 （mm） |
|||||
| 40 | 1つの½ | 165 | 110 | 18-4 | 30 | 50 | 45 | 35 |
| 50 | 2 | 165 | 125 | 18-4 | 30 | 50 | 45 | 35 |
| 65 | 2 ½ | 175 | 145 | 18-4 | 30 | 50 | 45 | 35 |
| 80 | 3 | 175 | 160 | 18-8 | 35 | 50 | 45 | 35 |
| 100 | 4 | 225 | 180 | 18-8 | 35 | 50 | 40 | 35 |
| 125 | 5 | 225 | 210 | 18-8 | 35 | 50 | 40 | 35 |
| 150 | 6 | 225 | 240 | 22-8 | 35 | 50 | 40 | 35 |
| 200 | 8 | 325 | 295 | 22-8 | 35 | 50 | 40 | 35 |
| 250 | 10 | 325 | 350 | 22-12 | 35 | 60 | 35 | 30 |
| 300 | 12 | 325 | 400 | 22-12 | 35 | 60 | 35 | 30 |
| 350 | 14 | 330 | 460 | 22-16 | 35 | 60 | 35 | 30 |
| 400 | 16 | 330 | 515 | 26-16 | 35 | 60 | 35 | 30 |
| 450 | 18 | 330 | 565 | 26-20 | 35 | 60 | 35 | 30 |
| 500 | 20 | 350 | 620 | 26-20 | 35 | 60 | 35 | 30 |
| 600 | 24 | 350 | 725 | 30-20 | 35 | 60 | 35 | 30 |
| 700 | 28 | 350 | 840 | 30-24 | 35 | 60 | 35 | 30 |
| 800 | 32 | 400 | 950 | 30-24 | 35 | 60 | 35 | 30 |
注:特別な条件は管の振動そして騒音を減らすことができるゴム製接合箇所が高い伸縮性の利点を利用する手紙の地図、ゴムの高いガス、中型の抵抗、天候の抵抗および放射抵抗をカスタマイズできたりおよび温度変化によって引き起こされる熱拡張および冷たい収縮を補う。
